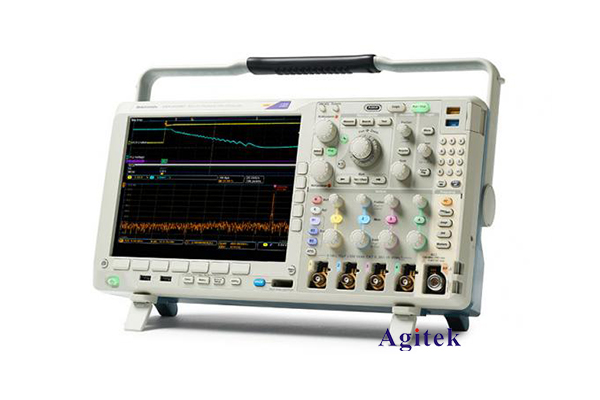

MDO4054C是泰克公司推出的一款4通道混合域示波器，它集示波器、邏輯分析儀、頻譜分析儀以及任意/函數波形發生器于一體，為用戶提供全方位的測量解決方案。該機型采用10.1英寸電容式觸摸屏，分辨率為1280×800像素，操作界面直觀，使用簡單方便。MDO4054C的主要參數如下：

1. 模擬通道：

- 通道數：4路

- 帶寬：500MHz

- 最高采樣率：2.5GS/s

- 輸入阻抗：1M歐姆/50歐姆可選

- 輸入靈敏度：1mV/div-10V/div

2. 邏輯分析儀：

- 通道數：16路數字通道

- 最高采樣率：500MS/s

- 輸入電壓范圍：±40V

3. 頻譜分析儀：

- 頻率范圍：9kHz-3GHz

- 分辨率帶寬(RBW)：1Hz-1MHz

- 噪聲地板：-163dBm/Hz

4. 任意/函數波形發生器：

- 采樣率：250MS/s

- 分辨率：14bit

- 帶寬：100MHz

- 輸出電壓：±10V

5. 其他參數：

- 存儲深度：31.25M點

- 觸發類型：邊沿、脈寬、視頻、logicPattern等

- 接口：LAN、USB Device、USB Host、GPIB(可選)

- 尺寸：453mm×261mm×158mm

- 重量：6.8kg

MDO4054C的主要特點

1. 集成多種測量功能于一體

MDO4054C集成了示波器、邏輯分析儀、頻譜分析儀以及任意/函數波形發生器等多種測量功能于一身，為用戶提供全方位的測量解決方案，大大提高了工作效率。

2. 出色的模擬性能

MDO4054C的模擬通道具有500MHz的帶寬，2.5GS/s的最高采樣率，可以很好地捕獲高速電路中的瞬態信號。同時，1mV/div的靈敏度可以測量微弱信號，為用戶提供了寬廣的測量范圍。

3. 強大的數字分析功能

內置的16通道邏輯分析儀可以對數字信號進行捕獲和分析，最高采樣率達到500MS/s，可以精確地測量數字電路的時序特性。結合示波器的觸發功能，用戶可以更好地定位和分析故障。

4. 豐富的頻譜分析功能

MDO4054C內置的頻譜分析儀可以進行9kHz-3GHz范圍內的頻譜測量，分辨率帶寬達到1Hz，可以很好地分析射頻電路的頻譜特性。同時，用戶還可以使用PeakDetect功能，快速定位信號中的諧波成分。

5. 靈活的波形發生功能

內置的任意/函數波形發生器可以輸出正弦波、方波、三角波等標準波形，也可以自定義任意波形，最高輸出電壓為±10V，為電路的激勵提供了便利。

6. 人性化的操作界面

MDO4054C采用10.1英寸電容式觸摸屏，分辨率達到1280×800像素，操作界面直觀美觀，菜單設計合理，使用起來非常方便快捷。同時，該示波器還支持鼠標和鍵盤操作，滿足不同用戶的習慣。

使用場景

MDO4054C混合域示波器廣泛應用于電子產品的研發和維修領域，主要包括以下幾個方面：

1. 模擬電路分析

憑借出色的模擬性能，MDO4054C可以準確測量各種模擬電路中的瞬態信號，幫助工程師分析電路的工作原理和故障原因。

2. 數字電路調試

內置的16通道邏輯分析儀可以對數字電路的時序特性進行全面捕獲和分析，為數字電路的調試提供有力支持。

3. 射頻電路測試

MDO4054C內置的頻譜分析儀可以對9kHz-3GHz范圍內的射頻信號進行測量和分析，為射頻電路的設計和優化提供重要工具。

4. 電源分析

該示波器可以測量各種開關電源和線性電源的紋波、響應時間、過沖等特性，幫助工程師優化電源設計。

5. 嵌入式系統調試

MDO4054C可以同時分析嵌入式系統中的模擬信號和數字信號，為嵌入式系統的調試提供全面支持。

6. 功率電子測試

憑借波形發生器的功能，MDO4054C可以為功率電子電路的激勵和測試提供便利，為相關領域的研發提供有價值的測量數據。

泰克MDO4054C混合域示波器集多種測量功能于一體，憑借出色的性能參數和人性化的設計，為電子產品研發和維修提供了全方位的測量支持。該示波器集示波器、邏輯分析儀、頻譜分析儀和任意/函數波形發生器于一身，滿足了用戶在不同場景下的測量需求，大幅提高了工作效率。MDO4054C無疑是電子測量領域的佼佼者，必將在未來的發展中發揮更加重要的作用。
