泰克示波器TBS1202C探頭校準確保測量精度的步驟

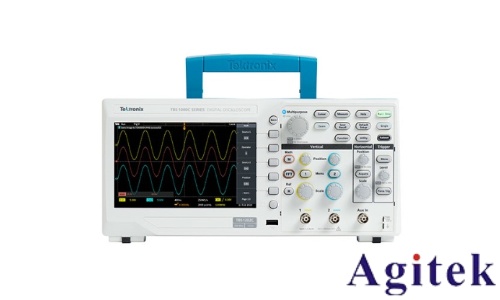

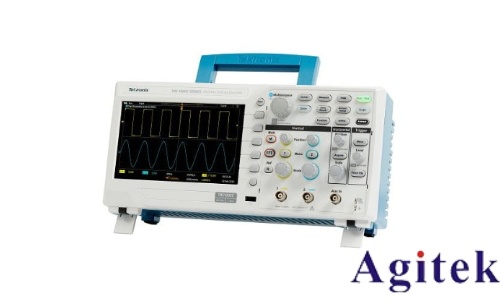

泰克示波器TBS1202C作為一款高性能數字示波器，廣泛應用于電子測試與故障診斷領域。探頭作為信號采集的核心部件，其校準精度直接影響測量結果的可靠性。本文將結合官方指南與實操經驗，系統闡述TBS1202C探頭校準的標準流程及關鍵注意事項。

一、校準前的基礎準備

校準前需確保示波器預熱至少15分鐘，避免溫度漂移對測量精度的影響。檢查探頭連接線及補償電容無破損，使用標配校準信號源（如Tektronix P5200）或經認證的外部信號發生器。連接探頭時，需遵循"紅黑對地"原則：紅色探頭尖端接信號端，黑色鱷魚夾接示波器地線，避免極性接反導致測量偏差。

二、探頭補償調節

1. 接入校準信號

將探頭連接至示波器通道1，輸入示波器內置的1kHz方波信號（幅度約3Vpp）。此時觀察波形若存在頂部凹陷或過沖，表明補償電容需調整。

2. 補償電容微調

使用無感螺絲刀旋轉探頭補償孔內的電容調節旋鈕，直至方波呈現平坦頂部且上升沿?zé)o畸變。需注意，順時針旋轉增加電容值（適用于過補償），逆時針旋轉減少電容值（適用于欠補償）。調整過程中應逐次微調，每次旋轉不超過1/4圈，直至波形達到最佳狀態。

3. 驗證補償效果

切換輸入信號頻率至10MHz，觀察波形是否保持平坦。若高頻響應出現失真，需重新調整補償電容，確保全頻段響應一致性。

三、垂直增益校準

1. 輸入標準電壓

通過精密信號源向探頭輸入1Vrms正弦波（頻率1kHz），設置示波器垂直刻度為500mV/div。此時測量顯示值若偏離1V，需進行增益修正。

2. 調整垂直靈敏度

進入示波器"Service Menu"（服務菜單，需使用校準密鑰解鎖），找到"Vertical Gain Calibration"選項。根據實測偏差值（如顯示1.02V），逐步調整對應通道的增益系數，直至讀數誤差≤±1%。

3. 穩定性驗證

維持輸入信號不變，連續觀測30分鐘，記錄增益漂移量。合格標準應為漂移率<0.1%/小時，若超標需檢查示波器內部放大電路或環境溫度穩定性。

四、注意事項與周期管理

環境控制：校準需在23±2℃、濕度<60%的無電磁干擾環境中進行，避免熱漂移及外部噪聲影響。

探頭壽命管理：高頻探頭補償電容老化會導致相位失真，建議每6個月進行一次頻響測試。

校準記錄：詳細記錄每次校準的日期、環境參數及調整數據，形成可追溯的校準鏈。

安全規范：高壓探頭校準時需佩戴絕緣手套，確保信號源輸出電壓不超過探頭最大耐壓（如TBS1202C標配探頭為300V CAT II）。

通過系統化校準流程，TBS1202C探頭可實現≤2%的垂直測量誤差與±10ps的時序精度。定期校準不僅是合規要求，更是保障精密測量可靠性的技術基石。工程師需結合具體應用場景（如電源紋波測試或高速通信調試），動態調整校準頻率與方法，確保示波器始終處于最佳工作狀態。
