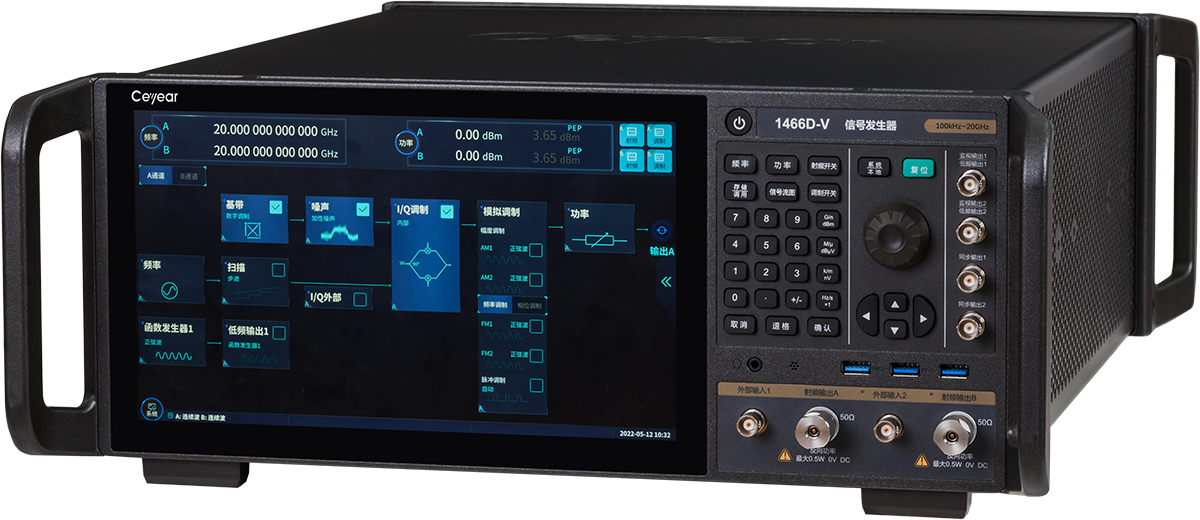

1466-V系列信號發生器

產品綜述

Ceyear 1466-V系列信號發生器是一款面向微波毫米波尖端測試的通用測試儀器，頻率范圍覆蓋寬、射頻調制帶寬大、信號頻譜純度高，具有高準確度和大動態范圍的功率輸出，以及出色的矢量調制精度和ACPR性能，搭配單機雙射頻通道和多機級聯的設計，可滿足您各類測試要求。模擬調制、數字調制、衰落模擬、AWGN等豐富的內置功能讓日常測試更加便捷。配合模擬軟件實現多場景信號仿真模擬，讓支撐無線通信、移動通信等復雜場景測試得心應手。全新升級人機交互，具有大屏觸控圖形引導交互、移動端瀏覽器訪問控制、多廠家功率計連接識別、多客戶端部署、SCPI命令錄制、操控界面自定義和基帶波形預覽等一系列新功能，打造用戶的測試幸福感。Ceyear 1466-V系列信號發生器是通信、航空航天等尖端技術領域從元器件級到系統級高標準測試的理想選擇。

功能特點

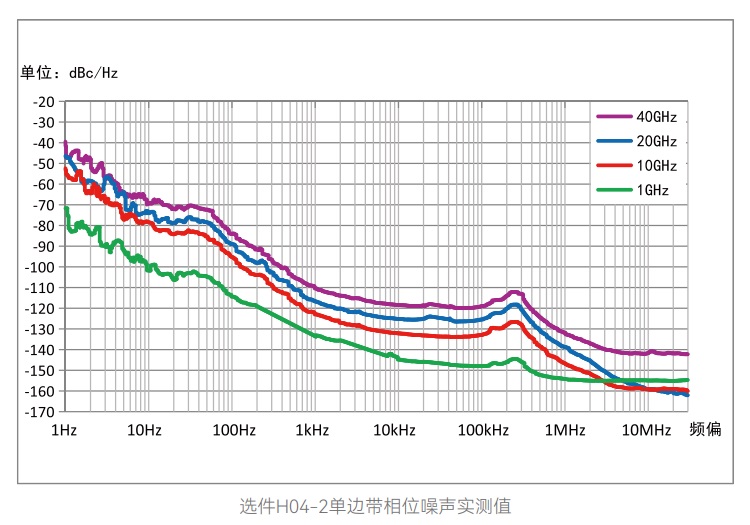

出色的頻譜純度，讓尖端測試更從容

Ceyear 1466-V系列信號發生器支持高純頻譜信號輸出，1GHz載波單邊帶(SSB)相位噪聲典型值-145dBc/Hz@10kHz頻偏，10GHz載波典型值-132dBc/Hz@10kHz頻偏;20GHz寬帶底部噪聲典型值–161dBc/Hz@30MHz頻偏;10GHz載波雜散<-80dBc，諧波<-55dBc。更純凈的信號讓您在進行微波毫米波器部件、系統及OTA的測試時不再受干擾信號的困擾。

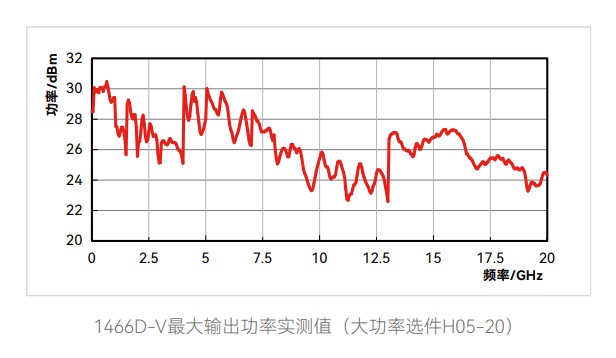

大動態范圍、高準確度功率輸出

Ceyear 1466-V系列信號發生器最大輸出功率典型值：5GHz為+27dBm，20GHz為+24dBm， 30GHz為+25dBm，60GHz為+22dBm。最小輸出功率-150dBm(可設置)，動態范圍超過170dB。具有優異的功率準確度指標，典型值<0.5dB(20GHz以下)。

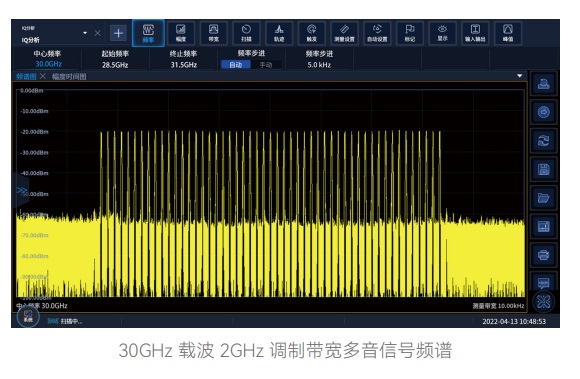

2GHz射頻調制帶寬，輕松面對寬帶測試挑戰

Ceyear 1466-V系列信號發生器能夠提供最大2GHz 射頻調制帶寬，根據不同應用場景，支持500MHz、1GHz、2GHz帶寬靈活選配，使用外部寬帶基帶信號輸入時射頻調制帶寬高達5GHz。無論現在的5G通信還是未來的6G通信，出眾的調制帶寬性能可輕松面對測試挑戰。

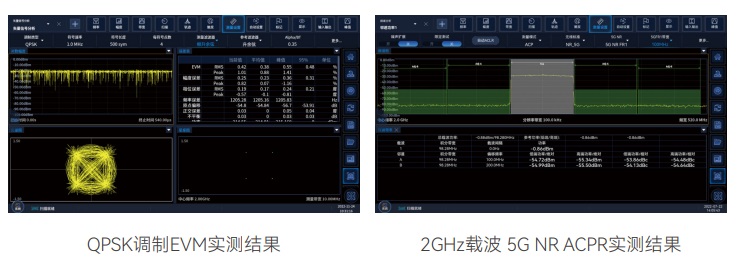

優異的矢量調制精度，勝任通信設備標定與測試

Ceyear 1466-V系列信號發生器具備優異的矢量調制精度， QPSK調制 EVM實測值 0.4%(2GHz載波)。具有優良的臨道功率比，5GNR ACPR<-55dBc@2GHz載波(典型值)，<[email protected]載波(典型值)。能夠勝任通信設備研發中的性能評估及產線中的通信設備性能檢測。

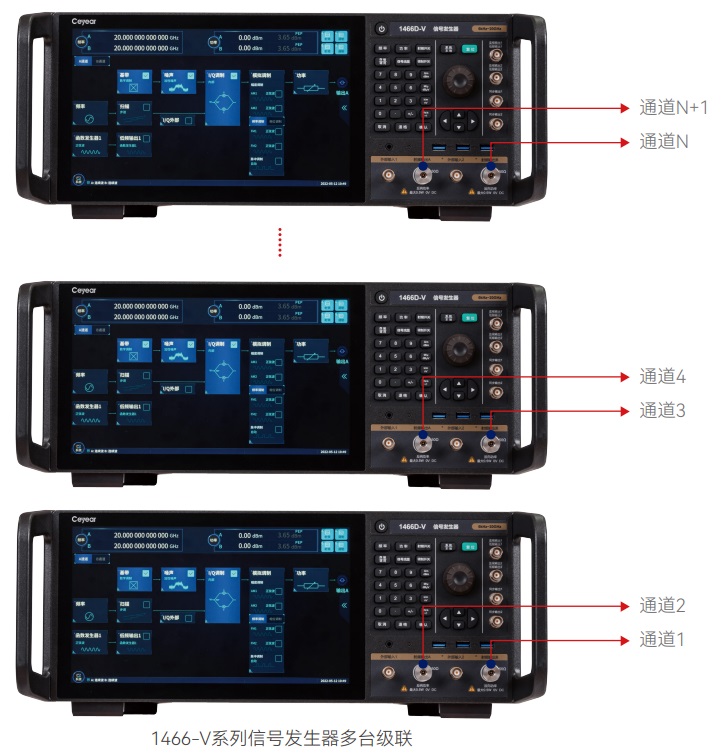

多機級聯，實現多源相參激勵

支持多機級聯，可為MIMO、波束賦形、信號分集測試提供解決方案。

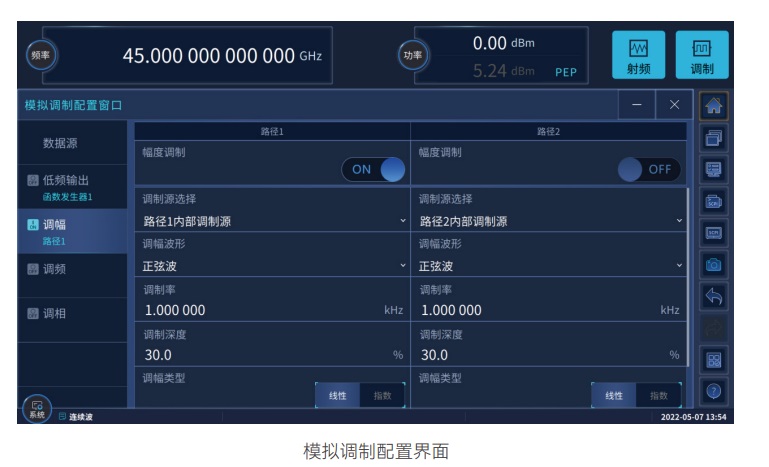

齊全的模擬調制

支持幅度調制、頻率調制、相位調制及脈沖調制。具備雙脈沖、脈沖串、重頻參差、重頻抖動、重頻滑變等復雜脈沖調制功能。

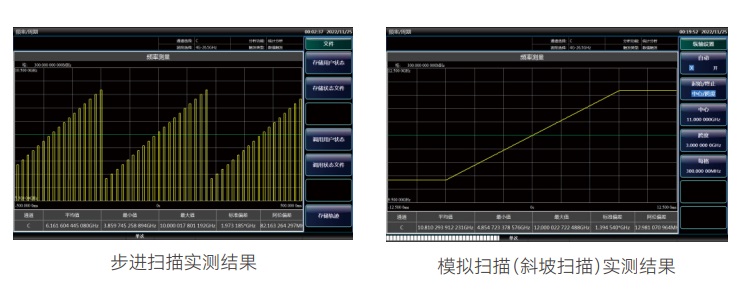

多樣式掃描功能

支持步進掃描、列表掃描、模擬掃描(斜坡掃描)、功率掃描功能。

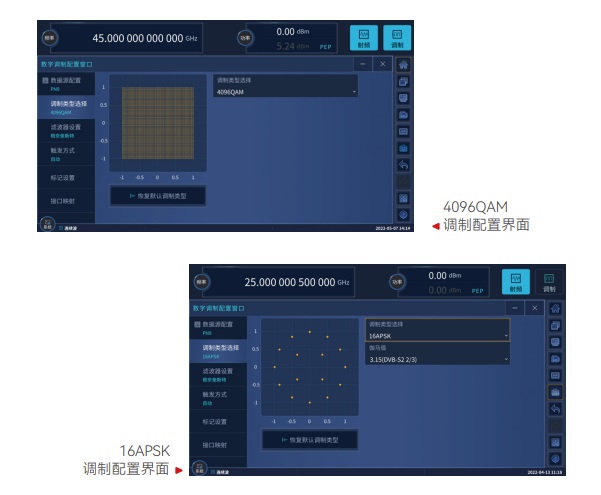

全面的標準數字調制樣式

多達30多種數字標準調制信號(PSK、FSK、QAM、APSK)的產生，囊括了數字通信所有重要頻段和調制樣式。

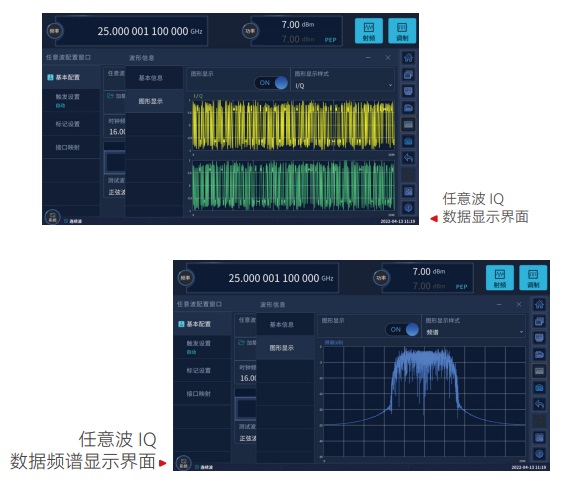

任意波播放

支持用戶自定義任意波數據變采樣率播放功能。配合便捷基帶預覽功能方便您第一時間在時域和頻域驗證數據的正確性。

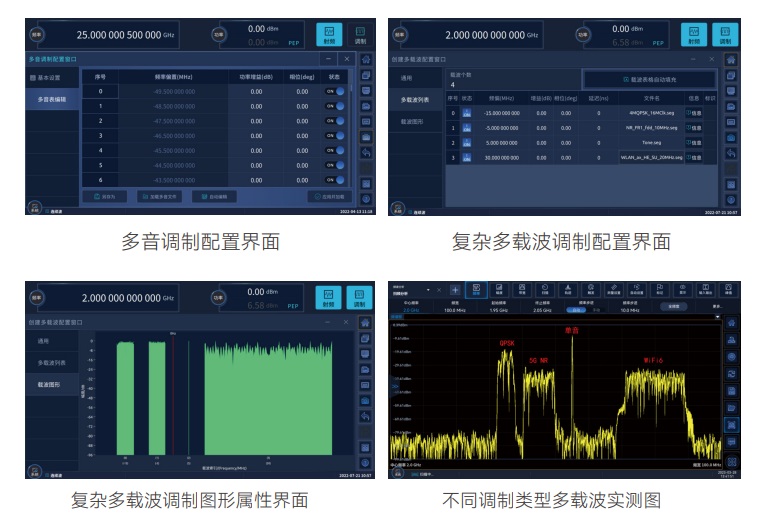

多載波

支持連續波多音及復雜多載波調制功能，讓復雜信號場景構建變得輕松。

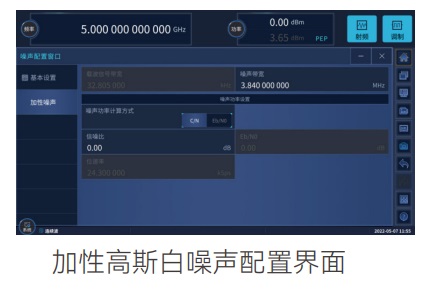

多類型加噪

支持純?cè)肼暋⒓有愿咚乖肼暋⑦B續波干擾等加噪功能。

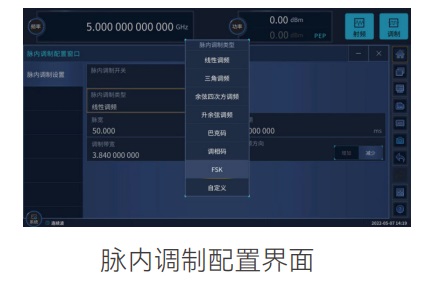

脈內調制

支持包括線性調頻、巴克碼、調相碼等多類型脈內調制。

實時衰落模擬

最大衰落路徑20條，支持純多普勒、瑞利、萊斯、瑞利+對數正態等衰落類型，支持預設衰落場景模式，可模擬3GPP定義的衰落信道模型。

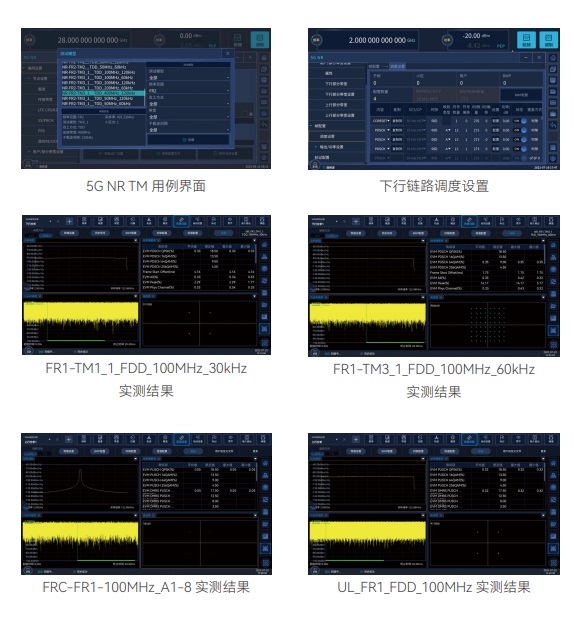

移動通信信號模擬

面向移動通信基站或終端研制和生產，以及移動通信設備入網驗證和核準中必須的射頻一致性測試，Ceyear 1466-V系列信號發生器通過內嵌包含5G NR在內的600多種TestModel/FRC，支持標準協議信號一鍵模擬。

同時，配合移動通信信號模擬軟件可實現多種通信協議信號靈活的編輯模擬。

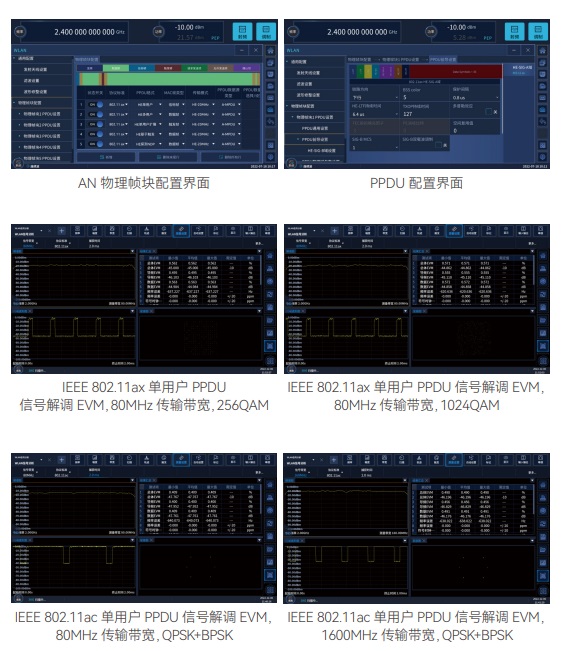

WLAN信號模擬

面向無線通信終端研制、生產的測試，具備802.11a/b/g/n/ac/ax無線連接PPDU、MPDU、A-MPDU等信號模擬，支持由多個不同調制編碼方式的PPDU組成的物理幀塊信號模擬。

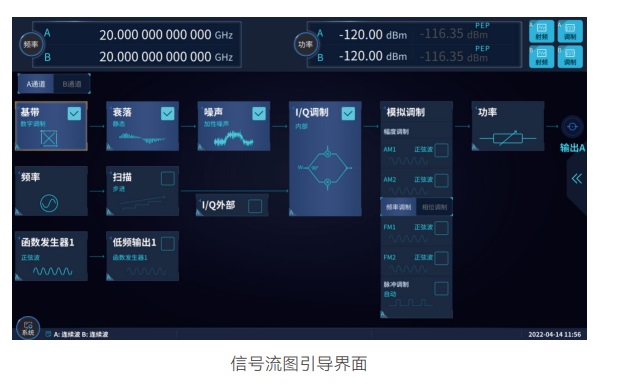

可觸控圖形引導交互

采用11.6吋高分辨率觸摸屏，清晰展現主要參數及儀表狀態信息，配合信號流圖引導界面，讓顯示更直觀，交互更友好。

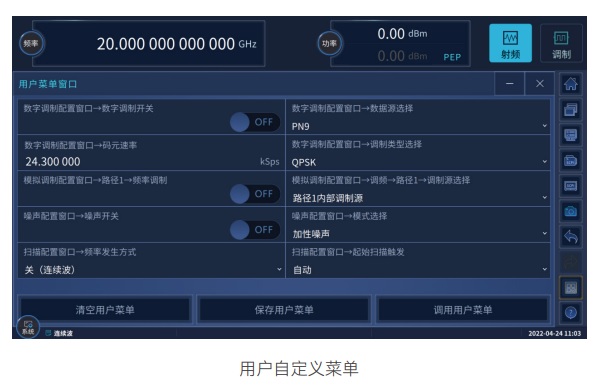

用戶操控界面靈活編輯

支持用戶自定義菜單，根據測試習慣，量身定制個性化用戶操控界面，實現一個窗口內的多功能操作，避免菜單過深、反復查找的困擾。

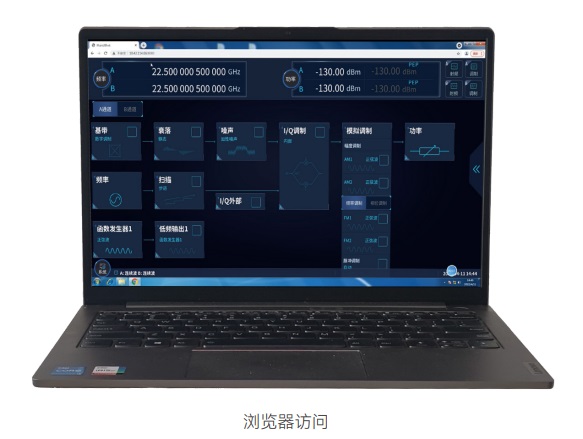

支持跨平臺客戶端操控

跨平臺客戶端及瀏覽器訪問操控。支持多個客戶端同時連結，儀器工作狀態同步刷新。支持移動設備的Web瀏覽器訪問控制。

SCPI指令同步錄制，腳本一鍵生成

不僅可以一鍵導出錄制的SCPI指令，還能自動生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程，讓程控更簡單。
