1465C/D/F/H/L-V信號發生器

產品綜述

1465-V系列信號發生器在100kHz～67GHz的頻率范圍內具備優異的矢量調制性能，1GHz內部調制帶寬和2GHz外部調制帶寬的實時帶寬指標，可滿足各種寬帶信號的模擬需求。卓越的頻譜純度和輸出功率指標，尤其是10GHz載波@10kHz頻偏達到-126dBc/Hz，可滿足對測試信號要求苛刻的高端測試需求。具有優越的矢量調制精度，全頻段EVM<1.4%(4Msps)，達到計量級設備要求。其基帶信號發生器設置簡單、性能靈活，調制格式多，支持PSK、QAM、FSK，ASK等20余種通用調制格式和5種下載格式的任意波調制，可以根據用戶需要編輯、下載配置所需要的波形，完成各種信號模擬，滿足各種復雜信號的測試需求。此外，“太空艙”操作界面設計和10.1吋高亮度觸摸屏可帶給用戶全新的操作體驗。

1465-V系列信號發生器在滿足寬波段大帶寬的條件下，可為用戶提供樣式齊全的純凈的模擬、矢量調制信號和編輯靈活的任意波調制信號。是通信、導航、元器件等多領域各種用頻設備性能測試的理想選擇。

功能特點

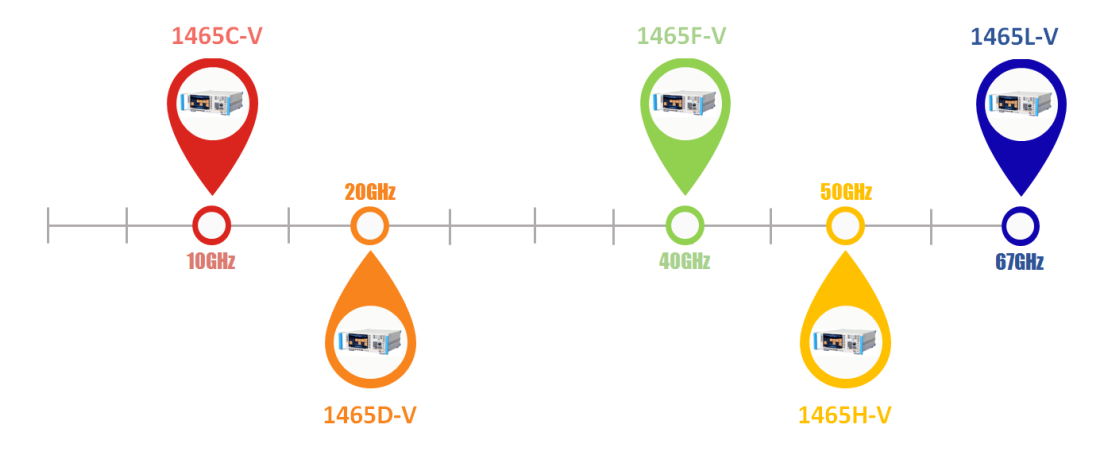

寬頻段矢量信號發生

1465-V系列信號發生器能夠根據不同領域用戶的具體需求，提供頻率上限分別覆蓋10GHz/20GHz/40GHz/50GHz/67GHz的多種測試方案。尤其是1465L-V型信號發生器100kHz～67GHz的寬頻段覆蓋的特性可滿足絕大多數用戶的測試需求。

大矢量調制帶寬

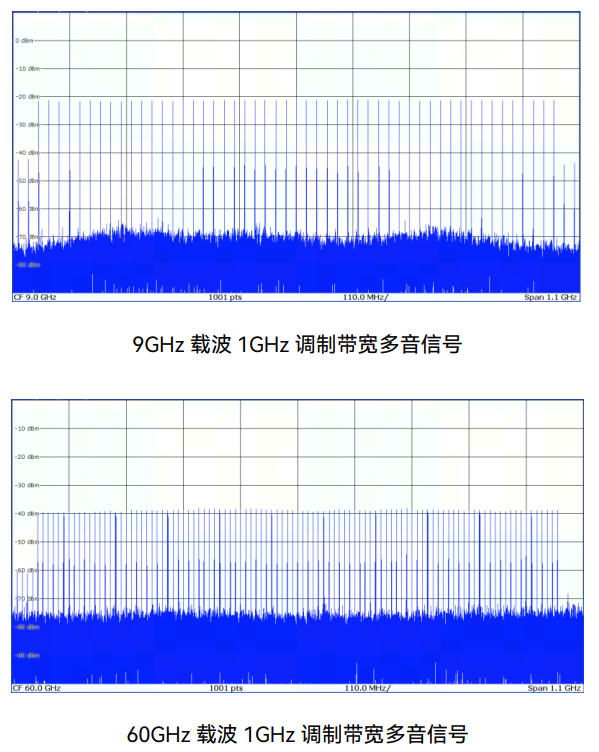

1465-V系列信號發生器能夠提供1GHz內部調制帶寬和2GHz外部調制帶寬(3.2GHz載波以上)的矢量信號發生功能。

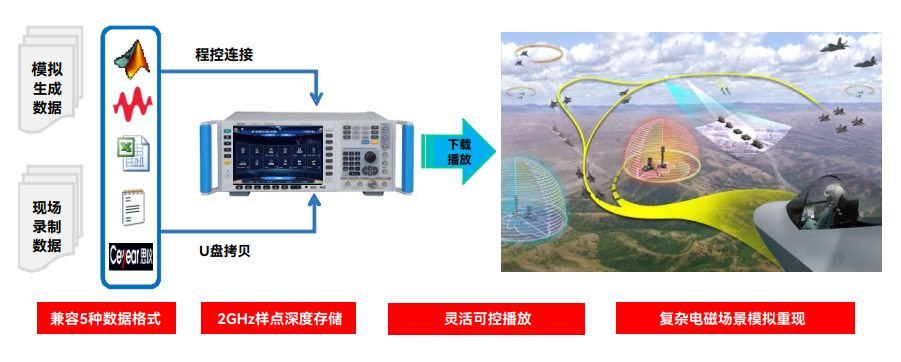

高兼容性任意波數據格式下載

1465-V系列信號發生器支持Mat-File 5、ASCII、Binary、cap、csv等5種存儲格式的任意波數據直接下載播放，具備2G樣點的存儲深度。

卓越的頻譜純度

1465-V系列信號發生器能夠輸出非常純凈的信號頻譜，單邊帶相位噪聲10GHz載波@10kHz頻偏典型值-126dBc/Hz，1GHz載波@10kHz頻偏典型值-142dBc/Hz，即可用于高性能接收機阻塞和相鄰信道選擇性測試，也是進行本地振蕩器、低抖動時鐘替代的理想選擇。

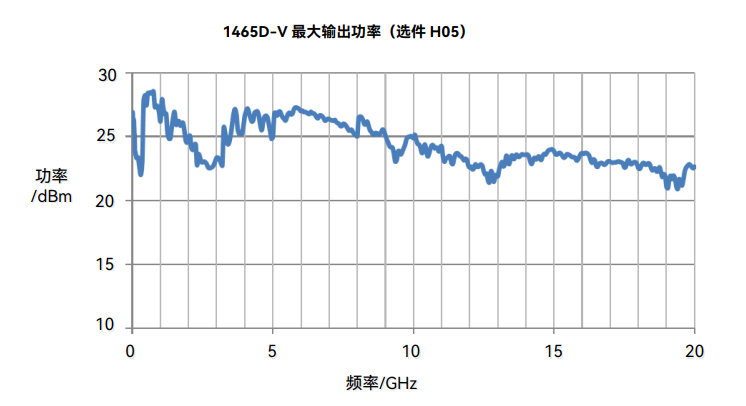

寬頻帶大功率輸出

H05大功率選件最大輸出功率典型值：20GHz為+22dBm，40GHz為+18.8dBm。如果您在測試中需要大功率激勵信號，無需外接放大器，即可得到所需測試信號，而且功率準確度更高、穩定性更好。

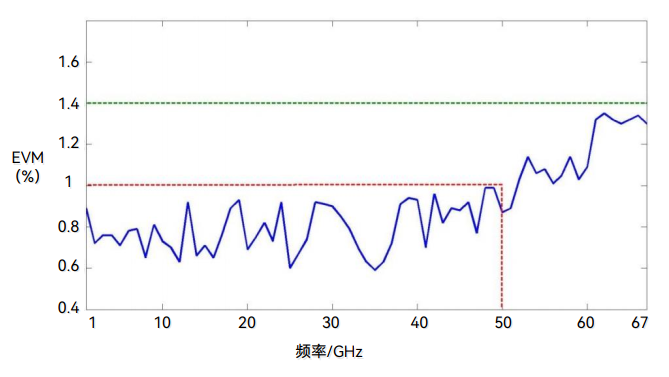

計量級矢量調制精度

1465-V系列信號發生器具備優良的矢量調制精度，100kHz～40GHz頻率范圍內EVM<1.4%(測試值<1.0%)，40GHz～67GHz頻率范圍內EVM<2.5%(測試值<1.5%)。

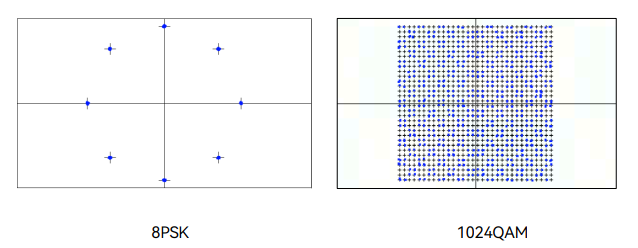

齊全的通用數字調制樣式

1465-V系列信號發生器可支持涵蓋PSK、QAM、FSK、MSK等超過20種格式的通用數字調制信號的實時發生。

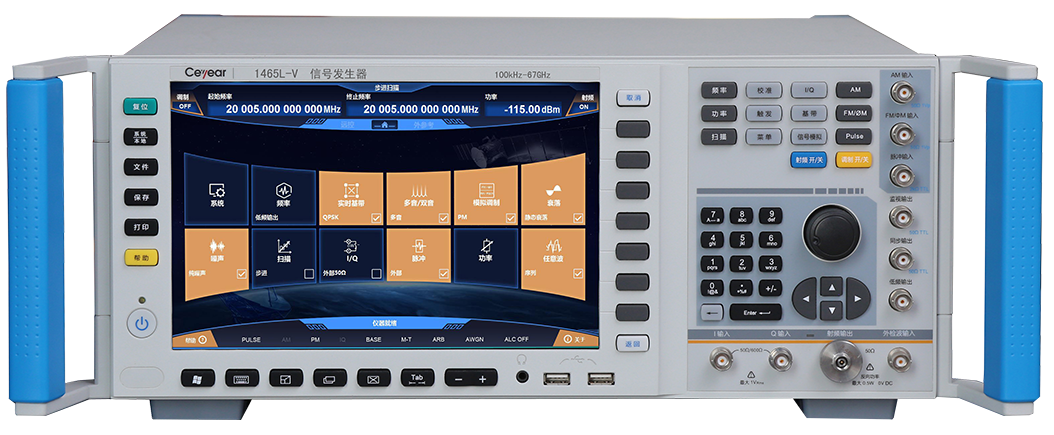

靈活的大屏幕觸控操作

10.1吋寬屏LED顯示器，1280×800高分辨率，清晰地展現儀器狀態信息。醒目的色彩搭配、合理的功能分區和各種功能的面板按鍵，不僅給您帶來新穎的視覺感觀，更能給您方便、快捷的操作體驗，幫您提高測試效率。除了面板按鍵，您還可以通過帶回車功能的旋轉按鈕、觸控屏點擊滑動、外接鍵盤鼠標等方式對儀器進行操作，每種方式都能獨立完成儀器操作。

多種控制和功能擴展接口

支持USB、LAN、GPIB、監視器等多種輔助接口，USB可用于傳輸數據、外接鍵盤/鼠標操作儀器，LAN、GPIB可用于程控，監視器接口用于外接顯示器。
