1451A/D/F捷變信號發生器

產品綜述

1451系列捷變信號發生器采用直接數字合成(DDS)技術和直接模擬合成技術(ADS)相結合的設計方案，實現覆蓋10MHz~3/20/40GHz全頻段的頻率捷變，捷變時間小于150ns，功率捷變動態范圍大于60dB，捷變時間小于200ns。該款儀器擁有高頻率分辨率，低相位噪聲和優異的頻譜純度，還具備調頻、調相、調幅、脈沖調制以及矢量調制功能，通過靈活的序列編輯界面，可實現多參數調制捷變和靈活多變的多序列點捷變輸出。該捷變信號發生器通過網絡接口控制，可實現外部直接頻率控制和外部序列控制;提供外部中頻輸入接口，可作為捷變上變頻器使用。該產品提供GPIB、LAN、USB、VGA等標準接口，可外接鍵盤、鼠標進行操作，采用10.1寸大屏幕液晶顯示，可多窗口操作，信息顯示直觀、豐富，操作靈活、方便。為相關領域系統和產品的研制、生產及維護提供保障。

功能特點

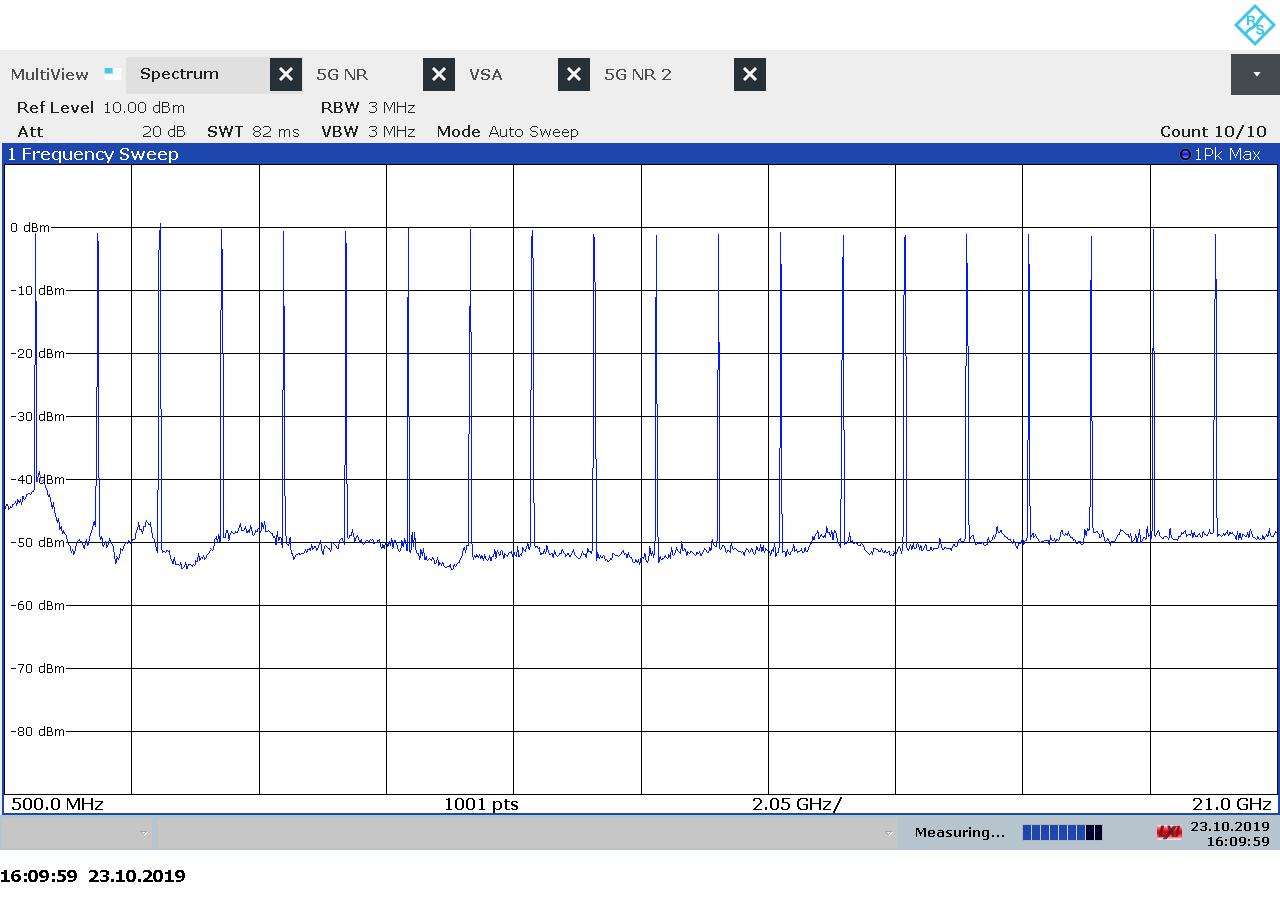

超寬帶任意頻率間捷變

1451系列捷變信號發生器能提供10MHz~40GHz頻段范圍內任意頻率捷變，可滿足對超寬帶頻率捷變信號的激勵需求，也可為您提供相應模擬信號。

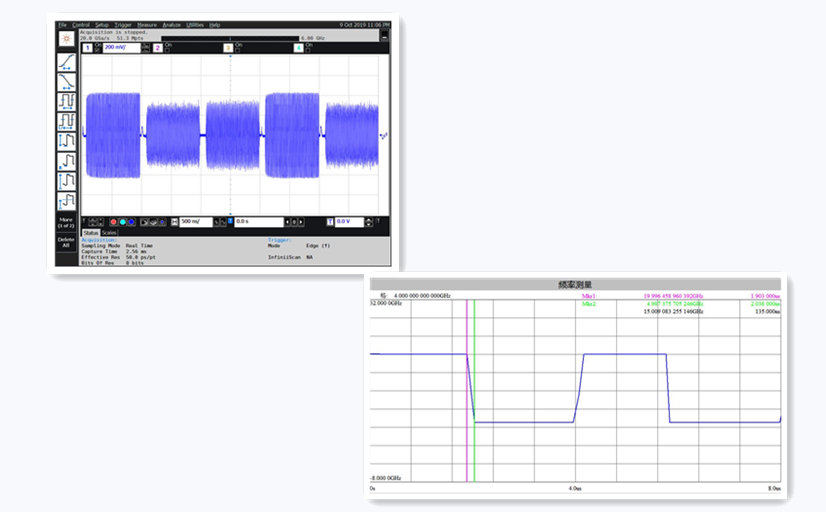

超高速頻率捷變輸出

1451系列捷變信號發生器可為您提供捷變時間小于150ns的頻率捷變，可滿足各種捷變頻系統中對頻率捷變速度的測試需要。

優異的功率捷變輸出

1451系列捷變信號發生器全頻段可實現動態范圍大于60dB的功率捷變信號輸出，功率捷變時間小于200ns，能為您提供更貼近實際的信號激勵和電磁環境模擬。

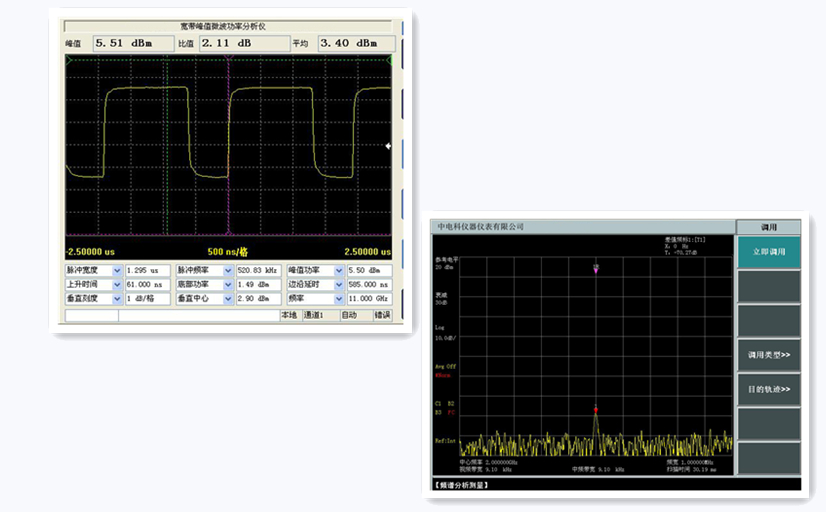

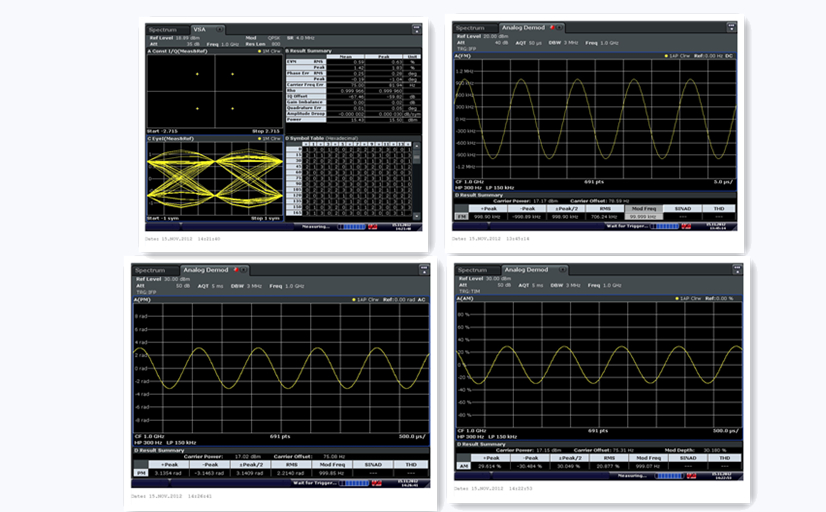

高性能調制輸出

1451系列捷變信號發生器具備高性能的調制能力，支持FM、φM、AM、Pulse、I/Q等多種調制功能，為您進行高質量的信號模擬、激勵提供了全面的解決手段。

多參數調制捷變序列輸出

1451系列捷變信號發生器可在進行頻率捷變的同時，支持功率、調制方式、駐留時間、序列順序、序列點循環次數、觸發方式等各種復雜參數的編輯設置，實現多參數復雜調制捷變序列輸出。

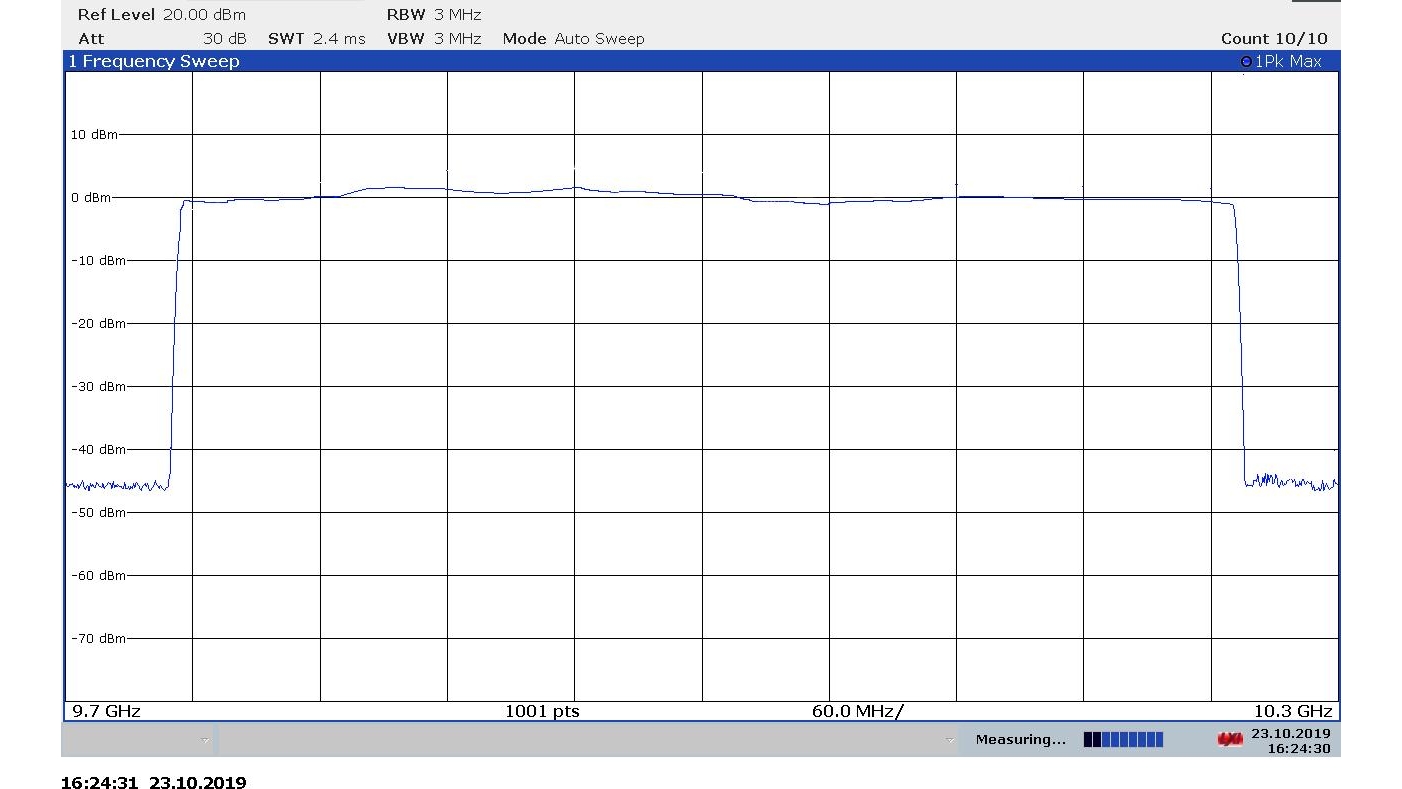

500MHz脈內線性調頻帶寬

1451系列捷變信號發生器脈內線性調頻帶寬最大支持500MHz。

中英文菜單，信息直觀，操作靈活

基于窗口和菜單的圖形化顯示界面，信息顯示直觀、豐富，操作靈活、方便。

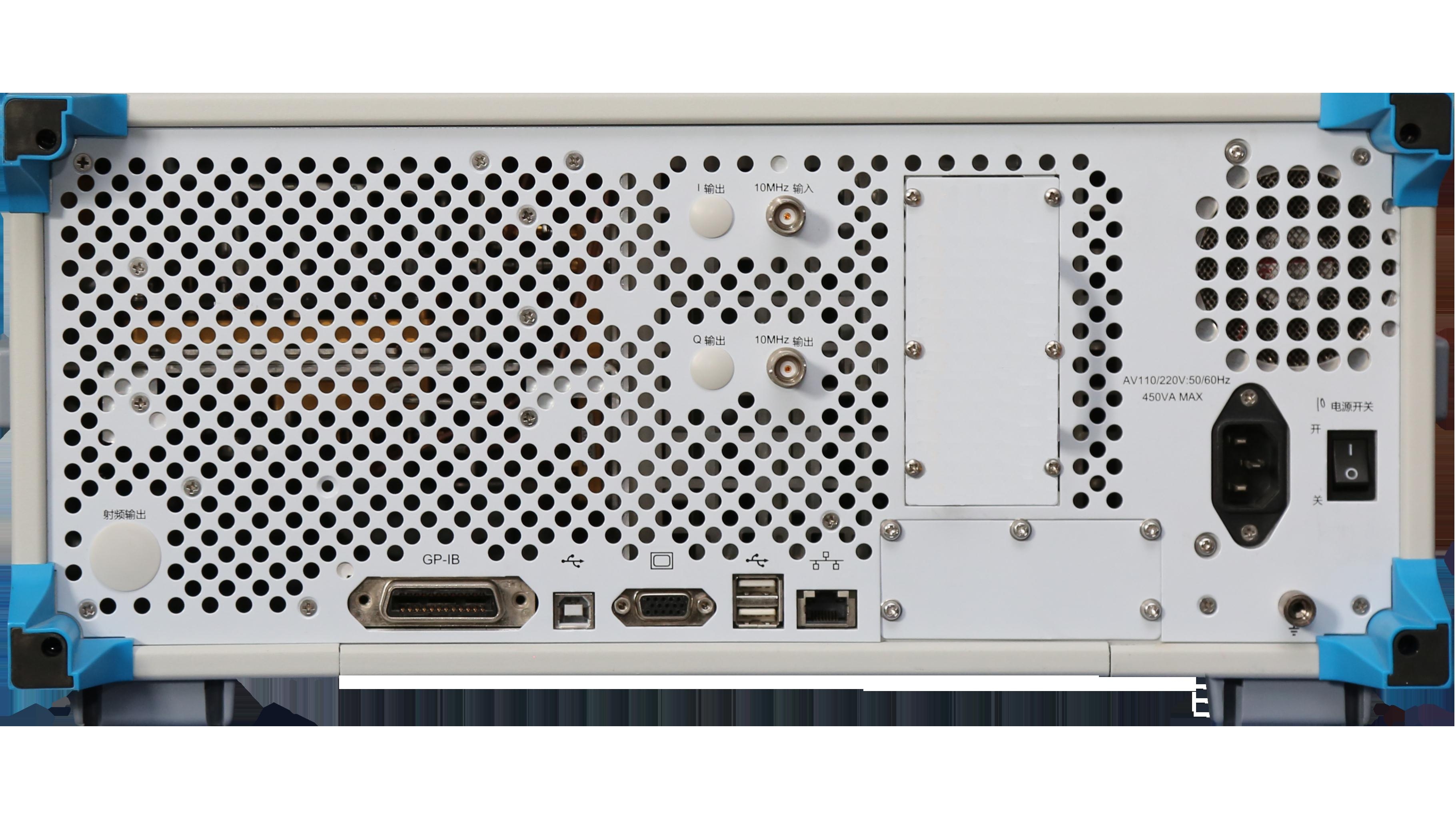

豐富的外部控制接口

1451系列捷變信號發生器提供了GPIB接口、網絡口、USB等附加擴展接口，任您自由選擇，更方便地實現數據傳輸、遠程控制及網絡升級功能。

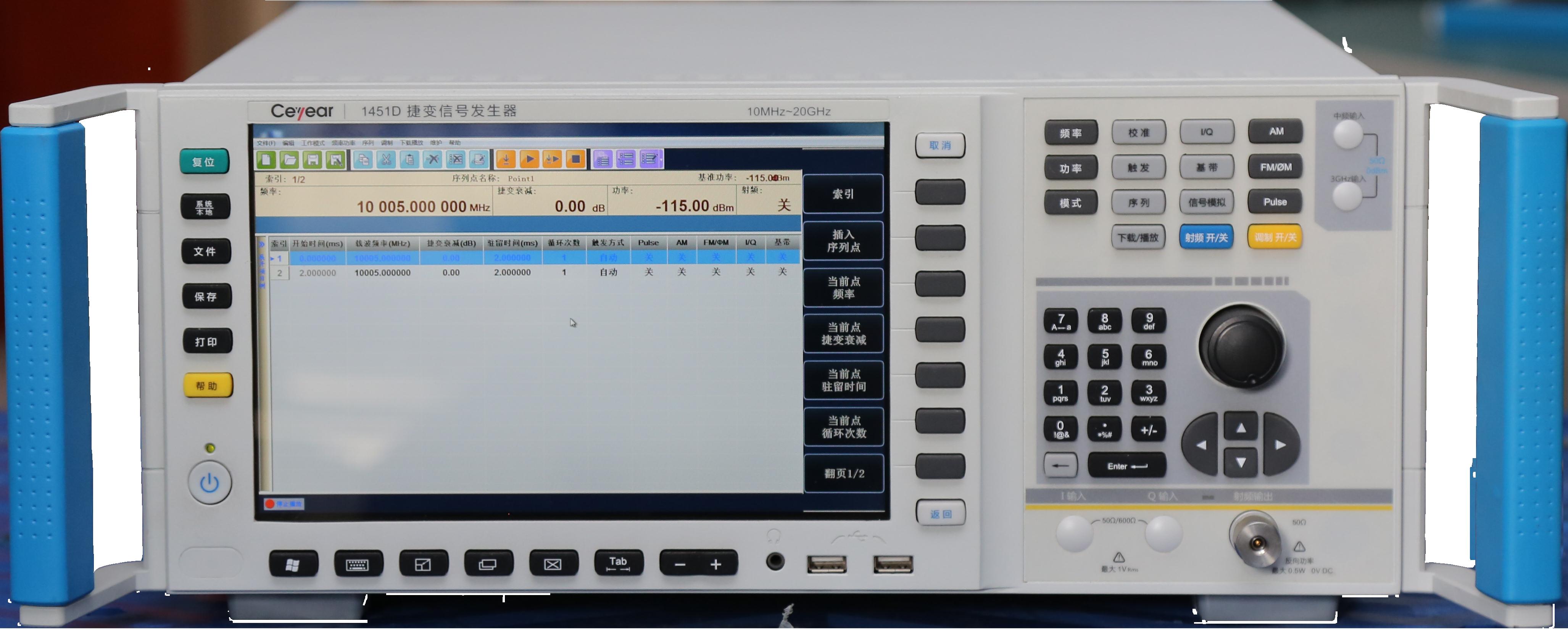

靈活的大屏幕觸控操作

10.1吋寬屏LED顯示器，1280×800高分辨率，清晰地展現儀器狀態信息。醒目的色彩搭配、合理的功能分區和各種功能的面板按鍵，不僅給您帶來新穎的視覺感觀，更能給您方便、快捷的操作體驗，幫您提高測試效率。除了面板按鍵，您還可以通過帶回車功能的旋轉按鈕、觸控屏點擊滑動、外接鍵盤鼠標等方式對儀器進行操作，每種方式都能獨立完成儀器操作。
