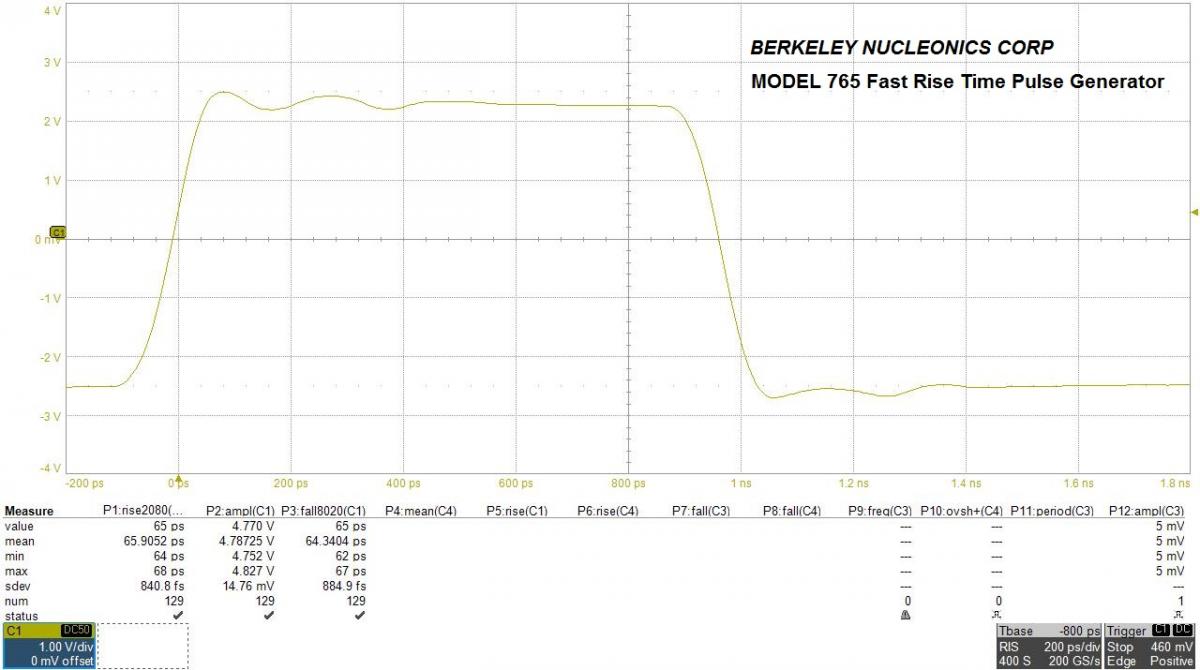

765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高壓要求，高壓選項提供高達 50V 的信號和超快的 400ps 上升時間。765 型具有可編程脈沖幅度和基線偏移，可編程寬度低至 300 皮秒。延遲和脈沖寬度分辨率為 10 ps，抖動為 <25 ps。手勢就緒的觸摸屏GUI允許用戶快速設置4個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端方面也進行了重大改進，確保最小的過沖和振鈴。這僅僅是個開始...765 型的創新硬件架構提供先進的脈沖序列，例如雙脈沖或四脈沖，具有完全獨立的定時參數。給我們打電話，我們很樂意討論您的要求。
概述
特點和應用
應用 | 特征 |
- 雷達和聲納系統
- 半導體和激光器
- 高精度定時
- 大物理場（光電倍增管和對撞機）
- 高速探測器和比較器
- 條帶硅仿真
- 質譜
| - 快速上升和下降時間 < 70 ps （20%-80%）
- 300 ps 至 > 7 秒脈沖寬度
- 每通道 800 MHz 重復速率，4 ps RMS 抖動
- 2 或 4 個獨立通道
- 寬度和延遲分辨率為 10 ps
- 可調脈沖幅度：10 mVpp 至 5 Vpp
- ± 2.5 V可調基線失調
- 高壓選項（50V @ 400ps 上升時間）
|
規格
| 765 | 765-高壓 |
|
| 渠道 | 2 或 4 個獨立通道 | 1 或 2 個獨立通道 |
| 脈沖周期 | 范圍：5ns 至 8 秒
分辨率：10 ps 抖動：4 ps
| 范圍：5 ns 至 8 秒 分辨率： 10 ps 抖動： 15 ps |
| 最大脈沖頻率 | 800 MHz（四通道模式下） | 400 MHz（雙、三和四模式） |
| 準確性 | ±2 頁/分鐘 | ± 2 頁/分鐘 |
| 脈沖模式 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 |
| 脈沖寬度 | 范圍：300 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖動：< 10ps | 范圍：1 ns 至 8 秒 分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖動： < 10 ps |
| 脈沖延遲 | 范圍：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps | 范圍：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps |
| 脈沖幅度 | 峰峰值范圍：10 毫伏至 5 伏/平 分辨率：4 mV（幅度從 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度從 10 mV pp 到 250mVpp) | 峰峰值范圍：100 毫伏至 50 伏/平 分辨率：10 mV |
| 基線偏移 | 范圍：±2.5V可調 分辨率：2 mV | 范圍：-25V、-12.5V、0V、+12.5V、+25 V（軟件可選） 分辨率：12.5V |
| 上升和下降時間 | 上升/下降時間（20% 至 80%）：<70 ps 上升/下降時間（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅） | 上升/下降時間（20% 至 80%，失調=0V）： < 380 ps（高達 25Vpp 振幅）
上升時間（20%至80%，失調=0V）： < 400 ps（高達 50Vpp 振幅） 下降時間（20% 至 80%，偏移 = 0V）： < 490 ps（高達 50Vpp 振幅）
上升/下降時間（10% 至 90%，失調=0V）： < 560 ps（高達 25Vpp 振幅）
上升時間（10%至90%，失調=0V）： < 600 ps（高達 50Vpp 振幅） 下降時間（10% 至 90%，偏移 = 0V）： < 800 ps（高達 50Vpp 振幅） |
| 過頭 | < 5% | < 8 % （高達 25Vpp 振幅） < 5 % （從 25Vpp 到 50Vpp 振幅） |
| 通道間抖動 | < 10 ps | < 15 ps |
| 輸出阻抗 | 50 Ω |
| 觸發模式 | 單、連續、突發、門控 |
| 觸發輸入阻抗 | 50 Ω 或 1kΩ 用戶可選 |
| 觸發輸入范圍 | ± 3.5 V（50 Ω輸入阻抗）
± 10 V（1KΩ 輸入阻抗）
< 50mVpp 最小可檢測幅度 |
| 觸發閾值 | ± 8V 10 mV 分辨率
± 100 mV
精度 |
| 最大觸發頻率 | 40兆赫 |
| 最小觸發脈沖寬度 | 1納秒 |
| 觸發抖動 | < 30ps（三輸入到三振輸出），頻率≤ 15 MHz |
| 參考時鐘輸入 | 10MHz 至 100MHz
50 Ω 輸入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之間）
|
| 參考時鐘輸出 | 10MHz 或參考時鐘輸入頻率
50 Ω 輸出阻抗（直流耦合）
可調幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 輸入 Hi-Z ] |
| 電源輸入 | 100 - 240 V交流 ± 10%，47 - 63 Hz， |
| 功耗 | 120 瓦 | 300 瓦 |
環境
電磁兼容與安全 | 工作溫度：
41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相對濕度 無冷凝
9，842 英尺 [ 3，000 米]
儲存：
-4 °F 至 140 °F [-20 °C 至 +60 °C ] 5% 至 95 % 相對濕度 無冷凝 39，
370 英尺 [ 12，000 米]
EN61010-1（安全） EN 61326-1：2013（標準） EN 61326-1：2013（抗擾度）
|
| 硬件和軟件 | 英特爾賽揚 2GHz 或更好的
8 GB 內存 120 GB 固態硬盤
視窗
10
英寸觸摸液晶
屏 HDMI、VGA、USB、RS-7 和局域網端口 |
尺寸（寬 x 高 x 深）
重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 機架安裝）
21.7 磅 [ 9.7 千克 ] |
| 765 | 765-高壓 |
|
| 渠道 | 2 或 4 個獨立通道 | 1 或 2 個獨立通道 |
| 脈沖周期 | 范圍：5ns 至 8 秒
分辨率：10 ps 抖動：4 ps
| 范圍：5 ns 至 8 秒 分辨率： 10 ps 抖動： 15 ps |
| 最大脈沖頻率 | 800 MHz（四通道模式下） | 400 MHz（雙、三和四模式） |
| 準確性 | ±2 頁/分鐘 | ± 2 頁/分鐘 |
| 脈沖模式 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 | 單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度 |
| 脈沖寬度 | 范圍：300 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖動：< 10ps | 范圍：1 ns 至 8 秒 分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖動： < 10 ps |
| 脈沖延遲 | 范圍：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps | 范圍：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps |
| 脈沖幅度 | 峰峰值范圍：10 毫伏至 5 伏/平 分辨率：4 mV（幅度從 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度從 10 mV pp 到 250mVpp) | 峰峰值范圍：100 毫伏至 50 伏/平 分辨率：10 mV |
| 基線偏移 | 范圍：±2.5V可調 分辨率：2 mV | 范圍：-25V、-12.5V、0V、+12.5V、+25 V（軟件可選） 分辨率：12.5V |
| 上升和下降時間 | 上升/下降時間（20% 至 80%）：<70 ps 上升/下降時間（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅） | 上升/下降時間（20% 至 80%，失調=0V）： < 380 ps（高達 25Vpp 振幅）
上升時間（20%至80%，失調=0V）： < 400 ps（高達 50Vpp 振幅） 下降時間（20% 至 80%，偏移 = 0V）： < 490 ps（高達 50Vpp 振幅）
上升/下降時間（10% 至 90%，失調=0V）： < 560 ps（高達 25Vpp 振幅）
上升時間（10%至90%，失調=0V）： < 600 ps（高達 50Vpp 振幅） 下降時間（10% 至 90%，偏移 = 0V）： < 800 ps（高達 50Vpp 振幅） |
| 過頭 | < 5% | < 8 % （高達 25Vpp 振幅） < 5 % （從 25Vpp 到 50Vpp 振幅） |
| 通道間抖動 | < 10 ps | < 15 ps |
| 輸出阻抗 | 50 Ω |
| 觸發模式 | 單、連續、突發、門控 |
| 觸發輸入阻抗 | 50 Ω 或 1kΩ 用戶可選 |
| 觸發輸入范圍 | ± 3.5 V（50 Ω輸入阻抗）
± 10 V（1KΩ 輸入阻抗）
< 50mVpp 最小可檢測幅度 |
| 觸發閾值 | ± 8V 10 mV 分辨率
± 100 mV
精度 |
| 最大觸發頻率 | 40兆赫 |
| 最小觸發脈沖寬度 | 1納秒 |
| 觸發抖動 | < 30ps（三輸入到三振輸出），頻率≤ 15 MHz |
| 參考時鐘輸入 | 10MHz 至 100MHz
50 Ω 輸入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之間）
|
| 參考時鐘輸出 | 10MHz 或參考時鐘輸入頻率
50 Ω 輸出阻抗（直流耦合）
可調幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 輸入 Hi-Z ] |
| 電源輸入 | 100 - 240 V交流 ± 10%，47 - 63 Hz， |
| 功耗 | 120 瓦 | 300 瓦 |
環境
電磁兼容與安全 | 工作溫度：
41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相對濕度 無冷凝
9，842 英尺 [ 3，000 米]
儲存：
-4 °F 至 140 °F [-20 °C 至 +60 °C ] 5% 至 95 % 相對濕度 無冷凝 39，
370 英尺 [ 12，000 米]
EN61010-1（安全） EN 61326-1：2013（標準） EN 61326-1：2013（抗擾度）
|
| 硬件和軟件 | 英特爾賽揚 2GHz 或更好的
8 GB 內存 120 GB 固態硬盤
視窗
10
英寸觸摸液晶
屏 HDMI、VGA、USB、RS-7 和局域網端口 |
尺寸（寬 x 高 x 深）
重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 機架安裝）
21.7 磅 [ 9.7 千克 ] |
用戶界面和脈沖輸出

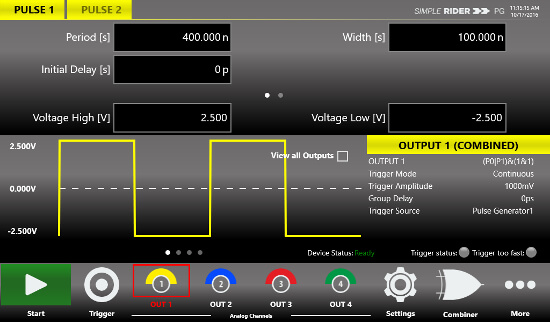

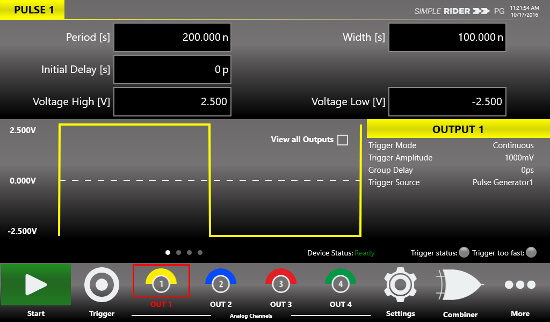

765 型用戶界面專為觸摸而設計，旨在讓現代脈沖和波形發生器的所有功能觸手可及。
所有儀器控件和參數均可通過直觀的用戶界面訪問，該用戶界面讓人想起平板電腦和現代智能手機的簡單性：工程師和科學家可以使用觸摸功能和手勢，只需輕輕一按即可創建單脈沖或多脈沖（雙脈沖、三脈沖和四脈沖模式）。
