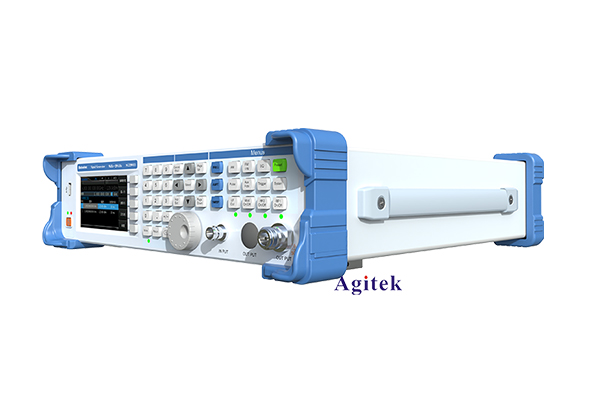

白鷺SG2150A微波信號發生器是一款高性能、多功能的實驗室級微波信號源設備。它廣泛應用于通信系統、雷達系統、測試測量等領域,為用戶提供了一種高精度、高穩定性的微波信號源解決方案。

一、主要參數指標

1. 頻率范圍：9 kHz to 20 GHz

2. 頻率分辨率：0.001 Hz

3. 頻率穩定性：±1×10-7/年

4. 輸出功率范圍：-110 dBm to +25 dBm

5. 功率分辨率：0.01 dB

6. 幅度穩定性：±0.1 dB/1 h

7. 調制方式：AM、FM、ΦM、Pulse、IQ

8. 調制帶寬：80 MHz

9. 相位噪聲：<-115 dBc/Hz@20 GHz, 10 kHz頻偏

10. 諧波和諧波失真：<-50 dBc

11. 儀器尺寸：426 mm×177 mm×450 mm

12. 重量：約20 kg

二、主要功能特點

1. 廣泛的頻率覆蓋范圍，能滿足大部分微波頻段的測試需求。

2. 高穩定性的本振源,確保輸出信號的高度穩定性。

3. 集成多種調制方式,可滿足不同應用場景的調制需求。

4. 出色的相位噪聲性能,適用于需要高信噪比的應用。

5. 內置大容量存儲器,可保存多達100組儀器狀態和用戶設置。

6. 支持GPIB、LAN、USB等多種接口,可實現遠程控制和數據傳輸。

7. 采用7英寸彩色觸摸屏,操作簡單直觀,方便用戶快速上手。

8. 符合CE認證,滿足相關安全和環保標準。

三、典型應用場景

白鷺SG2150A微波信號發生器在多個領域都有廣泛的應用：

1. 通信系統測試：用于測試和驗證射頻前端、中頻模塊、濾波器等通信設備的性能。

2. 雷達系統開發：可模擬各種復雜的雷達信號,用于雷達系統的研發和測試。

3. 衛星通信測試：提供穩定可靠的微波信號,用于衛星通信系統的綜合性能測試。

4. 無線電天文觀測：為無線電望遠鏡等設備提供高精度的本振信號源。

5. 微波電路設計：可作為微波集成電路、微帶線等設計和調試的信號源。

6. 教學科研實驗：在高校及科研院所的微波實驗中,可作為標準信號源使用。

總的來說,白鷺SG2150A微波信號發生器憑借其優異的性能參數和多功能特性,為用戶提供了一種高性價比的微波信號源解決方案,在通信、雷達、天文觀測等領域均有廣泛的應用前景。
