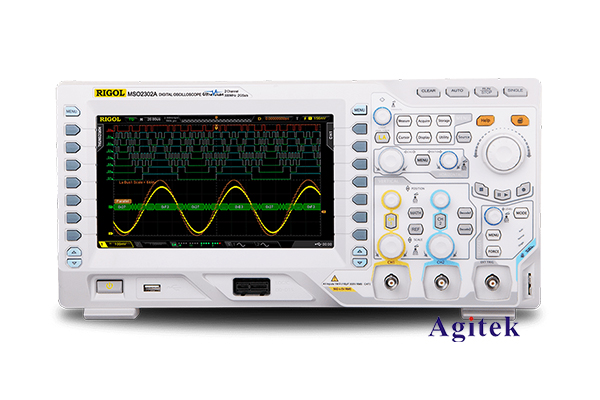

數字示波器是電子測量領域中普遍應用的測量儀器之一，廣泛應用于電子電路、電力電子、自動化控制等領域。其中，普源MSO2302A數字示波器憑借其出色的性能和強大的功能，在市場上備受關注。

一、產品特性

1. 頻率帶寬和采樣率：MSO2302A提供300MHz的頻率帶寬，最高2GSa/s的實時采樣率，能夠準確采集和顯示高速信號。

2. 通道數量：MSO2302A擁有2個模擬通道和16個數字通道，可同時監測多路信號，滿足復雜電路測試的需求。

3. 波形存儲和回放：最高支持長達56Mpts的波形存儲深度，能夠記錄和回放長時間采集的波形數據，有利于故障分析和信號調試。

4. 觸發功能：具備多種復雜觸發模式，如邊沿觸發、視頻觸發、脈沖觸發等，可以捕獲各種復雜信號。

5. 測量功能：具備豐富的自動測量功能，如電壓、時間、頻率等，并支持FFT頻譜分析，方便用戶快速分析信號特性。

6. 用戶界面：7英寸彩色觸摸屏，操作界面友好直觀，支持手勢操作，提高了測量效率。

7. 連接性：支持USB、LAN等接口，可與PC、打印機等設備連接，方便文件傳輸和數據分析。

二、性能參數

1. 模擬通道：

   - 頻率帶寬: 300MHz

   - 最大采樣率: 2GSa/s

   - 輸入耦合: AC/DC/GND

   - 輸入阻抗: 1MΩ//16pF

2. 數字通道:

   - 通道數: 16路

   - 最大采樣率: 2GSa/s

   - 輸入電壓范圍: ±40V

3. 波形存儲:

   - 存儲深度: 56Mpts

   - 存儲模式: 普通/自動/平均/峰值檢測

4. 測量功能:

   - 自動測量: 電壓、時間、頻率等20余項

   - 數學運算: +、-、×、/、FFT

5. 觸發模式:

   - 邊沿、脈沖、視頻、總線等多種觸發方式

6. 顯示:

   - 7英寸彩色電容式觸摸屏

   - 分辨率: 800x480

7. 接口:

   - USB Host/Device

   - LAN接口

   - 支持打印機、U盤等設備連接

三、應用場景

普源MSO2302A數字示波器憑借其出色的性能和豐富的功能，廣泛應用于電子電路設計、故障診斷、自動化測試等領域，能夠有效滿足工程師對高速數字信號測試和分析的需求。憑借其出色的性能和優越的性價比，成為電子測量領域的優秀選擇。

綜上所述，普源MSO2302A數字示波器是一款性能出色、功能豐富的測量儀器，在電子測量領域具有廣泛的應用前景，值得廣大用戶關注和選擇。
