一、產品概述

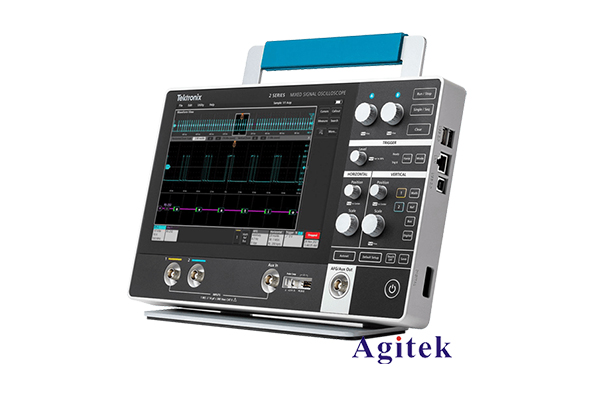

泰克 MSO24 是一款 4 通道混合信號示波器，支持模擬信號和數字信號的同步采集和分析。該示波器采用 10.1 英寸高清電容式觸摸屏，配合直觀的用戶界面，使得操作更加便捷。MSO24 提供高達 500 MHz 的帶寬，最高采樣率可達 2.5 GS/s，能夠捕獲和分析復雜的電路信號。

二、主要參數

1. 帶寬：500 MHz

2. 采樣率：最高 2.5 GS/s

3. 通道數：4 個模擬通道 + 16 個數字通道

4. 輸入阻抗：1 MΩ || 16 pF

5. 垂直分辨率：8 位

6. 水平分辨率：10 ps

7. 存儲深度：10 Mpts/通道

8. 觸發類型：邊沿、脈寬、視頻、邏輯、總線等

9. 測量功能：幅度、時間、計數、功率、統計等

10. 波形數學運算：加、減、乘、除、FFT 等

11. 波形縮放和移動：觸摸屏手勢操作

12. 接口：USB、LAN、HDMI 等

三、主要特性

1. 混合信號測量：同時采集模擬信號和數字信號，方便分析復雜的嵌入式系統。

2. 高分辨率觸摸屏：10.1 英寸電容式觸摸屏，支持多點觸控，操作更加直觀。

3. 強大的觸發和分析功能：支持豐富的觸發類型，內置多種測量和數學運算功能。

4. 波形縮放和移動：支持觸摸屏手勢操作，方便觀察和分析波形細節。

5. 多種接口：USB、LAN、HDMI 等接口，便于數據傳輸和外部顯示。

6. 便攜設計：整機重量僅 3.6 kg，方便攜帶和現場使用。

四、應用場景

泰克 MSO24 混合信號示波器廣泛應用于以下領域：

1. 電子電路設計和調試：可同時觀察模擬信號和數字信號，有助于分析電路工作狀態。

2. 通信系統測試：支持豐富的觸發和測量功能，適用于各類通信協議的分析。

3. 汽車電子診斷：能夠捕獲和分析汽車電子系統中的模擬信號和數字信號。

4. 功率電子測試：具備功率測量和分析功能，適用于開關電源、電機驅動等領域。

5. 嵌入式系統調試：混合信號測量功能有助于分析微控制器及其外圍電路。

總之，泰克 MSO24 混合信號示波器憑借其出色的性能和豐富的功能，為用戶提供了一款專業級的測量和分析工具，在電子、通信、汽車電子等領域廣受好評。
