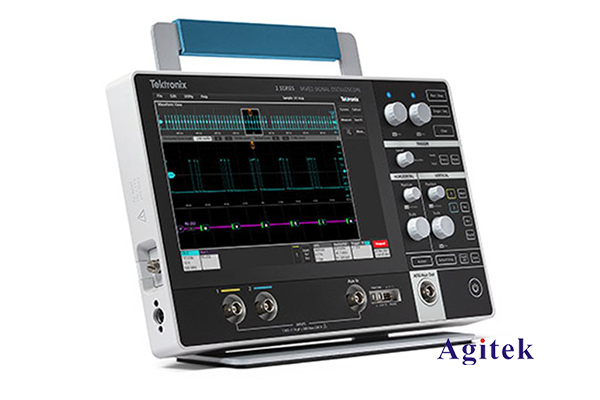

泰克MSO24示波觸發模式設置方法

示波器是電子工程師和電子愛好者必備的工具之一，它可以用于捕獲和顯示電子信號的波形。而觸發模式是示波器的一個重要功能，它可以幫助我們準確地捕獲我們感興趣的波形。在本文中，我將介紹泰克MSO24示波器的觸發模式設置方法。

首先，打開泰克MSO24示波器并連接測試電路。在示波器的控制面板上，我們可以看到觸發模式的選項。泰克MSO24示波器提供了多種觸發模式，包括邊沿觸發、脈寬觸發、突變觸發和序列觸發等。每種觸發模式都有不同的設置選項，我們可以根據實際需要進行選擇。

邊沿觸發是最常用的觸發模式之一。它可以根據信號的上升沿或下降沿來觸發示波器。要設置邊沿觸發模式，首先選擇觸發類型為邊沿觸發。然后，選擇觸發源，可以是通道1、通道2或外部信號。接下來，我們可以設置觸發電平，即觸發電平的高低閾值。通過調整高低閾值，可以確保示波器在信號到達特定電平時觸發。

脈寬觸發是另一種常用的觸發模式，它可以根據信號的脈寬來觸發示波器。要設置脈寬觸發模式，首先選擇觸發類型為脈寬觸發。然后，選擇觸發源和觸發電平，根據實際需要進行設置。接下來，我們可以設置脈寬的上限和下限。示波器將在信號的脈寬在設定的范圍內時觸發。

突變觸發是一種特殊的觸發模式，它可以根據信號的突變來觸發示波器。突變觸發模式適用于需要分析信號瞬態特性的應用。要設置突變觸發模式，首先選擇觸發類型為突變觸發。然后，選擇觸發源和觸發電平。接下來，我們可以設置突變的上升時間和下降時間。示波器將在信號的突變滿足設定的上升時間和下降時間時觸發。

序列觸發是一種高級的觸發模式，它可以根據多個信號的序列來觸發示波器。序列觸發模式適用于需要同時分析多個信號之間關系的應用。要設置序列觸發模式，首先選擇觸發類型為序列觸發。然后，選擇觸發源和觸發電平。接下來，我們可以設置多個觸發條件，包括信號的上升沿、下降沿、突變等。示波器將在滿足設定的多個觸發條件時觸發。

除了以上幾種常見的觸發模式，泰克示波器MSO24還提供了其他一些觸發模式，如視頻觸發、RS232觸發等。每種觸發模式都有特定的設置選項，我們可以根據具體應用場景進行選擇和設置。

通過合理設置觸發模式，我們可以更好地捕獲我們感興趣的波形。泰克MSO24示波器提供了豐富的觸發模式和設置選項，可以滿足不同應用的需求。希望本文所介紹的泰克MSO24示波器的觸發模式設置方法能夠對讀者有所幫助。
