簡介

■ 測試頻率：50Hz-200kHz，分辨率：37頻點
■ 基本精度：0.1%
■ 測試速度：最快33ms
■ 10檔分選，PASS/FAIL指示
■ 10mVrms-2.0Vrms可編程測試電平
■ 30Ω、100Ω可選內阻
■ 較好的測量穩定性、準確性
■ 直讀, 偏差及相對偏差顯示
■ 12組內部儀器設定儲存
■ 內建比較器，10檔分選及檔計數
■ 測試電平監視功能
■ 6位讀數分辨率
■ Handler(選件)、RS-232C、GPIB 接口(選件)

功能特點

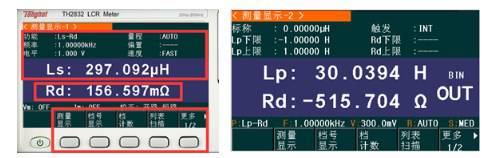

A.  高性能、小體積（可同時測試直流電阻RDC）

4.3英寸大型LCD顯示屏可同時顯示設定參數及測試結果（可同時測試并顯示直流電阻RDC），對應顯示功能的功能鍵能提供更快速的操作。儀器還提供了測量顯示2功能，方便用戶快速分選設置測試產品以及結果顯示。

B.  空夾具判斷

      該功能可幫助用戶排查測試夾具的接觸不良或者測試夾具短路的情況。如果該功能打 開，儀器自動根據極限設置頁面里的標稱值，把標稱值乘 0.05 以后的值作為下限，把標稱 值乘 100 的值作為上限，超出這個上下限范圍的值被認為夾具開路或者短路，儀器會停止輸出 HANDLER 的分選結果信號，防止導致錯誤的判斷結果輸出。

C.  智能歸零功能

     TH2830系列提供兩種校正方式。一種是采用插入法對所有頻率點進行開路和短路校正。 另外一種是對當前設定頻率點進行開路，短路和負載校正。可提供 201 個校正點。

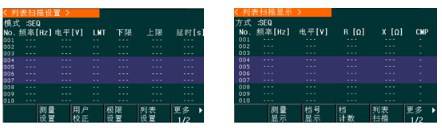

D.  多點列表測試

      列表掃描功能可對最多201個點的測試頻率，測試電平或直流偏置進行自動掃描測試。通過使用此功能，用戶可以快速且清楚的獲得被測對象的特性變化趨勢，判斷該被測件在實際應用是的適用性。

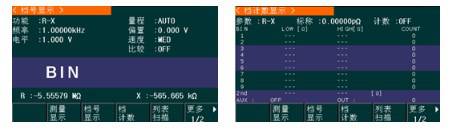

E.  方便快捷的檔分選測試功能

      TH2830 內置比較功能可將被測元件分成最多達 10 個檔（BIN1 至 BIN9 及 BIN OUT）。可設 定 9 對主參數極限和一對副參數檔極限。并且可以通過檔號數字或計數的方式在界面直觀清晰的展示給用戶，以及提供聲光報警功能。

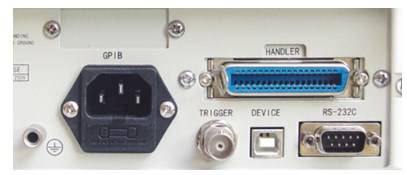

F.  豐富的接口功能

    TH2830 系列測試儀給用戶提供了 Handler 接口，該接口主要用于儀器分選結果的輸 出。當儀器使用于自動元件分選測試系統中時，該接口提供與系統的聯絡信號和分選結 果輸出信號。測試儀還給用戶提供了RS232C、USB DEVICE、GPIB（選件）接口來實現數據遠程通信。這些接口非常適用于目前市場上自動化應用的要求。

應用

■ 無源元件:

   電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估

■ 其它元件:

   印制電路板、繼電器、開關、電纜、電池等的阻抗評估
