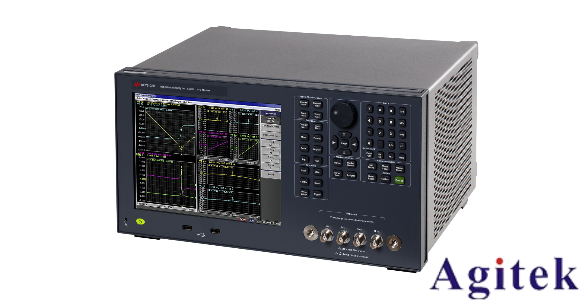

是德LCR測試儀E4980A在電容器老化測試中的應用

電容器作為電子設備中不可或缺的元件，其長期穩定性和可靠性直接影響產品的性能與壽命。老化測試作為評估電容器可靠性的關鍵方法，通過模擬實際工作環境中的應力條件，檢測元件參數隨時間的變化。是德LCR測試儀E4980A憑借其高精度、寬頻率范圍和多功能特性，在電容器老化測試中展現出卓越的應用價值。

一、精準測量關鍵參數，評估老化特性

電容器老化過程中，關鍵參數如電容值、損耗角正切（D）、等效串聯電阻（ESR）等會發生不可逆的變化。E4980A能夠在20Hz至2MHz頻率范圍內進行高精度測量，其基本精度達0.05%，配合4位分辨率，可捕捉微小參數漂移。例如，在高溫85℃、額定電壓條件下連續測試24小時，儀器可實時記錄每5分鐘的漏電流波動，并計算損耗角變化，精準判定是否滿足標準極限值。這種高精度測量能力為老化評估提供了可靠的數據基礎。

二、多場景模擬，覆蓋全面測試需求

老化測試要求模擬不同環境應力，如溫度、電壓變化。E4980A具備內置40V直流偏置功能，可同步測試直流電阻（RDC）與交流特性，適用于評估電容器在復雜電路中的表現。其20Vrms測試信號（選件001）支持高電壓應力測試，無需額外放大器即可評估元件對交流電平的依賴性。此外，儀器支持201點清單掃描，可快速完成多頻率、多參數的批量測試，提高老化測試效率。

三、高效數據分析，加速可靠性評估

E4980A的高速測量能力（1MHz下5.6ms）與多種接口（LAN、USB、GPIB）簡化了數據采集與處理。測試過程中，儀器可自動記錄老化前后的電容值、ESR變化趨勢，結合內置的統計分析功能，快速識別異常數據。例如，在常溫與高溫老化循環中，通過對比初始值與老化后的漏電流、絕緣電阻等指標，儀器可自動生成符合GB/T2693、IEC60384等標準的測試報告，縮短可靠性評估周期。

四、兼容性與擴展性，適應多樣化測試場景

E4980A不僅兼容傳統SCPI命令，還支持與多種測試夾具及軟件平臺的聯動。在材料研發中，搭配N1500A材料測量套件，可一鍵完成從安裝到數據分析的全流程；在生產線中，其高速測量與低阻抗/高阻抗優化算法，保障了從陶瓷電容到電解電容的全品類測試需求。這種靈活性使其成為從實驗室研究到工業質控的理想工具。

在新能源、智能電網、車載電子等領域，電容器壽命與可靠性要求日益嚴苛。E4980A通過精準測量、高效測試與智能分析，為電容器老化測試提供了全面的解決方案，助力工程師深入評估元件性能退化機制，優化產品設計，確保電子設備的長效穩定運行。
