泰克示波器MDO34主要指標：

模擬帶寬：100 MHz - 1 GHz

模擬通道：4通道

數字通道：16（選配）  采樣率：高達 5 GS/s

記錄長度：10M

頻譜分析儀：最高 3 GHz（可選）

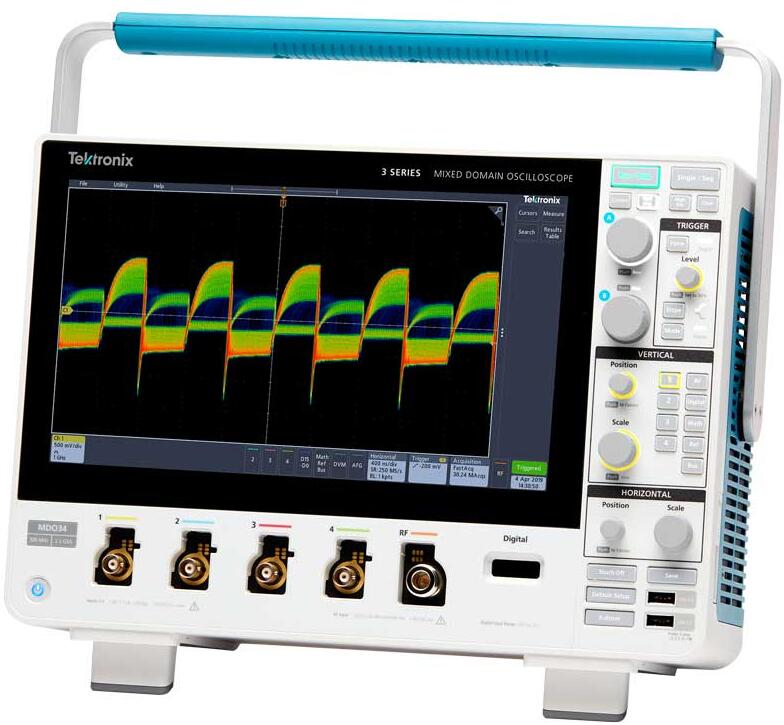

泰克示波器MDO34產品介紹：

同類產品中超大的顯示屏以及非凡的用戶界面

了解 3 系列 MDO 用戶界面如何幫助您更好更快地工作。

3 系列 MDO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示屏和超高分辨率的顯示屏，具備示波器的一般功能。

11.6 英寸高清顯示屏

捏合、輕觸、滑動電容式觸摸屏

小巧且功能齊全

查看如何進行精確的測量以及找出難以捉摸的假象和異常。

泰克示波器3 系列 MDO 只有 6 英寸（15 厘米）深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。

每個模擬通道均實現高達 5 GS/s 的采樣率

超過 125 個觸發組合

幾十種自動測量

眾多的可用串行總線解碼和觸發選項

可選的 16 條數字邏輯通道

可選的集成 1 GHz 或 3 GHz 頻譜分析儀

可選的 50 MHz 任意波形/函數發生器

內置頻譜分析儀

查看工作中的內置頻譜分析儀。

不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。

3 系列與常規示波器 FFT

1 GHz 或 3 GHz 內置頻譜分析儀選件

業內唯一一款真正集成的頻譜分析儀硬件

最高 3 GHz 的超寬捕獲帶寬

功能強大，可升級

查看 3 系列 MDO 可為您的工作臺帶來的功能。

立即獲取所需的所有調試功能，或在需要時添加這些功能。

高達 1 GHz 帶寬

數字通道：MSO 選項增加 16 條數字通道

高達 3 GHz 的頻譜分析儀

DVM/頻率計數器（在注冊后免費提供）

任意波形/函數發生器

高級分析

串行總線解碼和觸發

自動功率測量

3 系列 MDO 混合域示波器規格一覽

輸入通道：

2 或 4 條模擬         16 條數字1    1 個頻譜分析儀1

帶寬：

100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采樣率：

模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）

數字通道上最高 8.25 GS/s（121 ps 分辨率）

記錄長度：

所有通道上 10 M 點

頻譜分析儀：

1 GHz 或 3 GHz

信號發生器：

任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表：

4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

觸發頻率計數器：

5 位頻率測量

高級分析：

自動功率測量

協議支持：

I2C，SPI    .RS-232、RS-422、RS-485、UART

CAN, CAN FD, LIN, FlexRay    MIL-STD-1553、ARINC 429

I2S, LJ, RJ, TDM    USB 2.0

顯示器：

11.6 英寸（295 毫米） .高清彩色 (1920 x 1080) 電容式觸摸屏

重量：

11.7 磅（5.3 千克）
