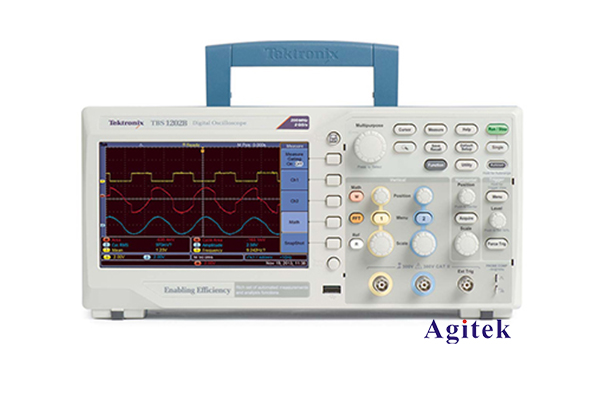

泰克TBS1202B-EDU數字存儲示波器
品牌：泰克/TEKTRONIX
型號：TBS1202B-EDU
TBS1202B-EDU 數字存儲示波器是泰克公司專為教育領域推出的高性能示波器產品。它具有易用性和全面的測量功能，非常適合應用于工程教學和實驗室實踐。
該示波器擁有 200 MHz 的帶寬和 1 GS/s 的采樣率，能夠準確捕獲和顯示各種電子信號。兩個獨立的輸入通道讓學生可以同時監控多個信號，有助于更好地理解電路原理及其行為。TBS1202B-EDU 配備 7 英寸高分辨率彩色 LCD 顯示屏，清晰直觀的用戶界面極大地提升了操作體驗。
除了基本的波形捕捉和測量功能，該示波器還集成了豐富的教學輔助功能。內置的自動測量功能可以一鍵獲取常用的電氣參數，如電壓、電流、頻率等，極大地提高了測量效率。此外，它還支持波形數學運算和 FFT 頻譜分析，為學生提供更加深入的信號分析能力。
值得一提的是，TBS1202B-EDU 專門針對教育應用進行了優化設計。它配備了可拆卸的支撐支架，使示波器能夠以最佳角度進行演示和講解。儀器前面板也進行了人性化設計，關鍵功能鍵一目了然，操作簡單易學。同時，該示波器附帶教學資源包，包括豐富的實驗指導手冊和視頻教程，極大地方便了教師的課堂教學。
總的來說，TBS1202B-EDU 是一款功能強大、操作簡單的數字存儲示波器，非常適合應用于工程教育領域。其出色的性能和貼心的教育支持功能，必將為師生提供優質的教學體驗，助力電子技術教育事業的發展。
泰克TBS1202B-EDU數字存儲示波器產品規格：
基本配置 | |
產品名稱 | 數字存儲示波器 |
產品型號 | TBS1202B-EDU |
模擬通道垂直系統 | |
輸入通道 | 2 |
帶寬（-3dB） | 200MHz |
帶寬限制 | 20 MHz |
垂直分辨率 | 8 位 |
垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div |
直流垂直增益精度 | ±3%，從 10 mV/div 到 5 V/div |
輸入耦合 | 交流、直流、GND |
輸入阻抗 | 1 MΩ 并聯 20 pF |
最大輸入電壓 | 300 VRMS CAT II；在超過 100 kHz 時額定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC |
水平系統 | |
時基范圍 | 2.5 ns 至 50 s/div |
時基精度 | 50 ppm |
模擬信號采集系統 | |
實時采樣率 | 2.0GS/s每通道 |
記錄長度 | 在所有時基上 2.5k 點 |
采集模式 | 峰值檢測、采樣、平均值、單序列、滾動 |
觸發系統 | |
觸發源 | 2 通道型號： CH1、CH2、Ext、Ext/5、交流線路 |
觸發模式 | 自動、正常、單序列 |
觸發類型 | 邊沿（上升沿/下降沿）、視頻、脈沖寬度（或毛刺） |
測量運算系統 | |
自動測量 | 周期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰峰值、中間值、RMS、周期 RMS、光標RMS、相位、正脈沖數、負脈沖數、上升沿數、下降沿數、正占空比、負占空比、幅度、周期中間值、光標中間值、突發寬度、正過沖、負過沖、面積、周期面積、高、低、延遲 RR、延遲 RF、延遲 FR、延遲 FF |
光標測量 | ΔT、1/ΔT、ΔV |
自動計數器 | 6 位 |
波形運算 | 加法、減法、乘法、FFT窗口：Hanning、平頂、矩形 |
顯示系統 | |
顯示器 | 7 英寸 WVGA 有源 TFT 彩色顯示器 |
顯示器分辨率 | 800X480 |
波形顯示方式 | 點、矢量 |
語言種類 | 多種語言 |
接口 | |
標配 | USB接口 |
選配 | GPIB接口 |
附件 | |
標配 | 無源探頭，每條通道一只、電源線、NIM/NIST、印刷的文檔資料、裝有客戶文檔的光盤、5 年保修 |
選配 | GPIB 到 USB 轉換器、軟儀器攜帶包、硬塑料儀器攜帶包（需要 AC2100）、機架安裝套件、程序員手冊 – 僅英文、服務手冊 – 僅英語、USB 主機到設備電纜，長 3 英尺 |
物理與環境特性 | |
尺寸 | 高度：158.0mm，寬度：326.3mm，厚度：124.2mm |
重量 | 2.0Kg |
環境溫度/濕度 | 溫度工作狀態：0 至 +50℃ ，非工作狀態：-40 至 +71℃； |
海拔高度 | 最高 3000 米（9843 英尺） |
其它 |
