在快速發展的電子技術時代，測量儀器的性能和功能已成為工程師選擇的重要考量因素。泰克DPO4054B數字熒光示波器正是滿足這一需求的優秀產品之一，其卓越的性能和豐富的功能能為用戶提供強大的測量能力。本文將對該示波器的主要參數和特性進行詳細介紹，幫助用戶全面了解這款性能卓越的測量利器。

產品概述

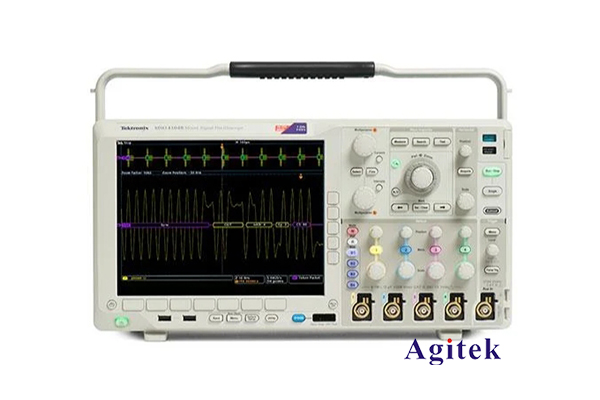

泰克DPO4054B是一款4通道的數字熒光示波器，最高實時采樣率可達2.5 GS/s，最大帶寬為500 MHz，能夠滿足各類電子產品測試的需求。該示波器采用高性能的數字信號處理技術，結合專業級的硬件設計，為用戶提供了出色的波形捕獲、數據處理和顯示等功能。

主要參數

1. 帶寬：500 MHz

2. 實時采樣率：2.5 GS/s

3. 通道數：4通道

4. 采樣深度：10 Mpts/通道

5. 垂直分辨率：8位

6. 垂直靈敏度：1 mV/div 至 10 V/div

7. 觸發靈敏度：0.4 div

8. 觸發類型：邊沿、脈寬、視頻、邏輯、總線等

9. 存儲深度：10 Mpts/通道

10. 波形捕獲速度：50，000 wfms/s

功能特性

1. 高性能數字熒光示波器技術：采用最新的數字信號處理技術，能提供出色的波形捕獲和顯示效果。

2. MultiView Zoom功能：支持同時查看多達 16 個不同時間尺度的波形，可快速定位感興趣的信號。

3. 波形分析功能：具備自動測量、光標測量、數學運算等強大的分析功能，能快速分析各類信號。

4. 復雜觸發功能：支持邊沿、脈寬、視頻、邏輯、總線等多種觸發類型，滿足各種復雜測量需求。

5. 高速波形刷新率：最高可達50，000 wfms/s，能快速捕獲瞬態信號。

6. 豐富的接口：前面板USB接口、LAN接口、GPIB接口等，支持多種遠程控制和數據傳輸方式。

7. 豐富的分析軟件：配備強大的 SignalVu-PC 軟件，可實現更加深入的波形分析。

應用場景

憑借出色的性能和豐富的功能，泰克DPO4054B數字熒光示波器廣泛應用于電子產品的研發、生產測試等領域，如：

1. 數字電路設計和調試

2. 模擬電路分析和優化

3. 電源供應器測試和調試

4. 通信系統測試和分析

5. 汽車電子系統測試

6. 工業自動化設備測試

總之，泰克DPO4054B數字熒光示波器憑借其出色的性能參數和豐富的功能，成為電子測量領域的佼佼者。無論是從事電路設計、產品測試還是工業自動化，該示波器都能為用戶提供強大的測量支持，大大提高工作效率和測量精度。對于需要高性能測量儀器的工程師來說，泰克DPO4054B無疑是一款值得選擇的優質產品。
