SG380 系列射頻信號發生器采用獨特的創新架構(有理逼近頻率合成)，以競爭設計的一小部分成本提供超高頻分辨率 (1 μHz)、出色的相位噪聲和多功能調制功能(AM、FM、?M、脈沖調制和掃描)。標準型號產生直流至 2.025 GHz (SG382)、4.05 GHz (SG384) 和 6.075 GHz (SG386) 的正弦波。

　　SG380 系列射頻信號發生器

　　介紹新的SG380系列射頻信號發生器——最后是高性能、經濟實惠的射頻源。

　　SG380 系列射頻信號發生器采用獨特的創新架構(有理逼近頻率合成)，以競爭設計的一小部分成本提供超高頻分辨率 (1 μHz)、出色的相位噪聲和多功能調制功能(AM、FM、?M、脈沖調制和掃描)。

　　標準型號產生直流至 2.025 GHz (SG382)、4.05 GHz (SG384) 和 6.075 GHz (SG386) 的正弦波。可選配倍頻器(選件 02)，可將 SG384 和 SG386 的頻率范圍擴展至 8.10 GHz。 提供低抖動差分時鐘輸出(選項01)，還提供外部I/Q調制輸入(選項03)。對于要求苛刻的應用，SG380 系列可訂購帶有銣時基(選項 04)。

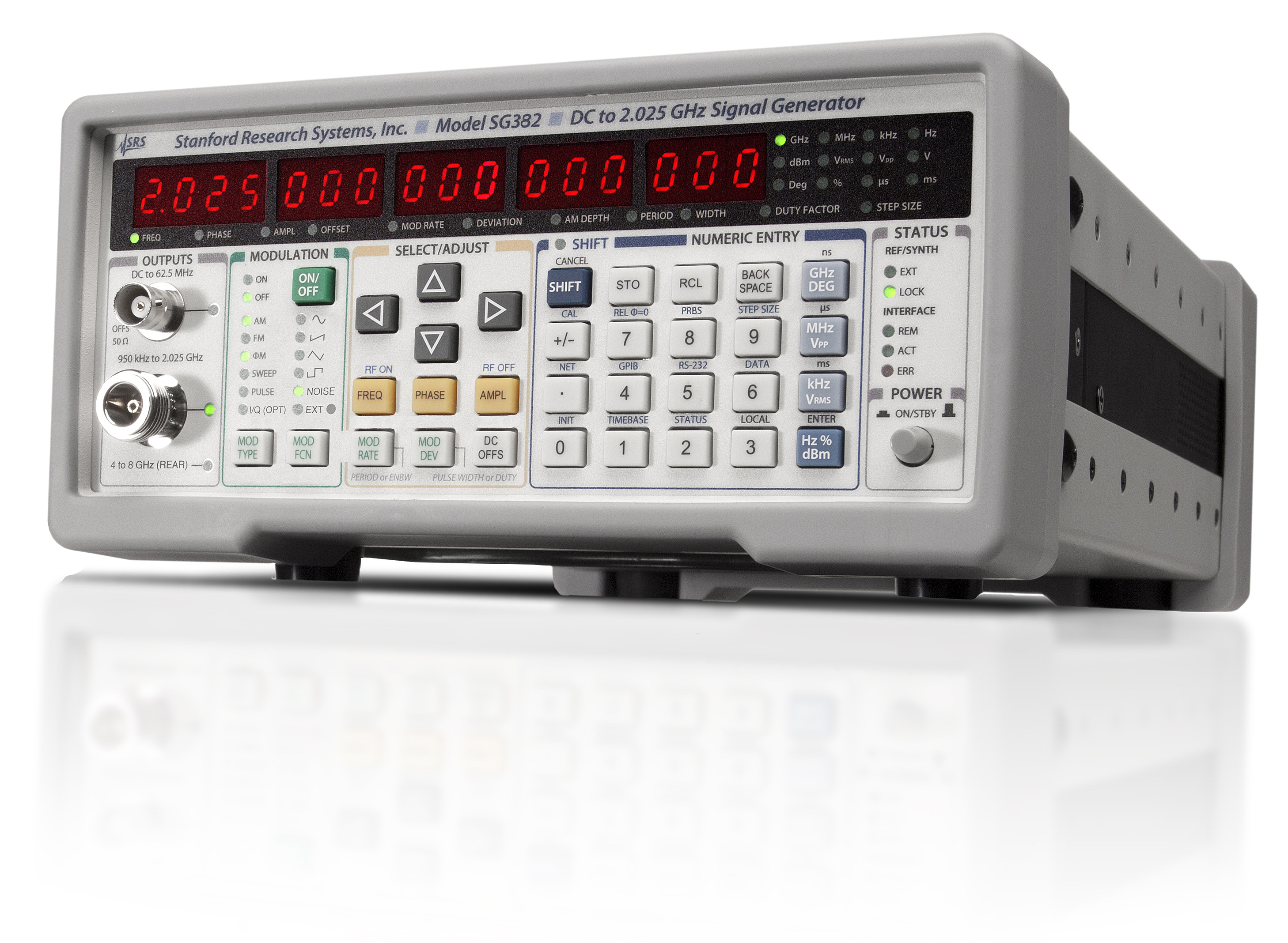

　　在前面板上

　　SG380 系列信號發生器具有兩個頻率范圍重疊的前面板輸出。BNC 提供 DC 至 62.5 MHz 的輸出，具有可調失調和幅度，為 1 Ω負載提供 1 mV 至 50 Vrms 的幅度。N 型輸出將 950 kHz 至 4.05 GHz 的頻率、+16.5 dBm 至 -110 dBm(幅度為 1 Vrms 至 0.707 μVrms)的功率饋入 50 Ω負載。

　　調制

　　SG380 信號發生器提供多種調制功能。模式包括調幅 (AM)、調頻 (FM)、相位調制 (ΦM) 和脈沖調制。有一個內部調制源和一個外部調制輸入。內部調制源產生正弦波、斜坡波形、鋸齒波形、方波波形和噪聲波形。外部調制信號可以施加到后面板調制輸入。內部調制發生器可作為后面板上的輸出提供。

　　與傳統的模擬信號發生器不同，SG380 系列可以在直流至 62.5 MHz 范圍內連續掃描。對于 62.5 MHz 以上的頻率，每個掃描范圍覆蓋的倍頻程以上。

　　OCXO 或銣時基

　　SG380 系列配有烤箱控制的晶體振蕩器 (OCXO) 時基。時基在恒溫控制烘箱中使用第三個泛音應力補償 10 MHz 諧振器。時基提供非常低的相位噪聲和非常低的老化。可以訂購可選的銣振蕩器(選件 04)，以顯著減少頻率老化并提高溫度穩定性。

　　內部 10 MHz 時基(標準 OCXO 或可選的銣基準電壓源)在后面板輸出上可用。可為后面板時基輸入提供外部10 MHz時基基準。

　　方波時鐘輸出

　　后面板提供可選的差分時鐘輸出(選項 01)，使 SG384 成為除信號發生器之外的精密時鐘發生器。轉換時間通常為35 ps，時鐘輸出的失調和幅度均可調整，以符合PECL、ECL、RSECL、LVDS、CML和NIM電平。

　　I/Q 輸入

　　可選的I/Q輸入(選項03)允許I和Q基帶信號調制400 MHz至6.075 GHz的載波。該選項還允許I/Q調制器由幅度和帶寬可調的內部噪聲發生器驅動。后面板輸出允許查看噪聲源或?qū)⑵溆糜谄渌康摹?/span>

　　輸出倍頻器

　　SG384 和 SG386 可訂購倍頻器(選件 02)，可將頻率范圍擴展到 8.10 GHz。后面板RF輸出的幅度可在–10 dBm至+13 dBm范圍內調節。該選件還帶有偏置源輸出，可在±5 VDC范圍內設置為10 mV分辨率。

　　輕松溝通

　　GPIB、RS-232 和以太網接口支持遠程操作。所有儀器功能都可以通過任何接口進行控制和讀取。非易失性存儲器中最多可保存九種儀器配置。

　　一種新的頻率合成技術

　　SG380 系列信號發生器基于一種稱為有理逼近頻率合成 (RAFS) 的新型頻率合成技術。RAFS在傳統的鎖相環(PLL)中使用小整數除數，使用標稱PLL參考頻率合成接近所需頻率(通常在±100 ppm)內)的頻率。PLL參考頻率由相位鎖定到抖動直接數字頻率合成器的電壓控制晶體振蕩器提供，經過調整，以便PLL產生精確的頻率。這樣做可提供高相位比較頻率(通常為25 MHz)，從而產生低相位噪聲，同時將PLL基準電壓雜散移離載波，以便輕松移除。最終結果是一個具有低相位噪聲、基本上無限頻率分辨率的捷變射頻源，沒有小數N分頻合成的雜散或YIG振蕩器的成本。
