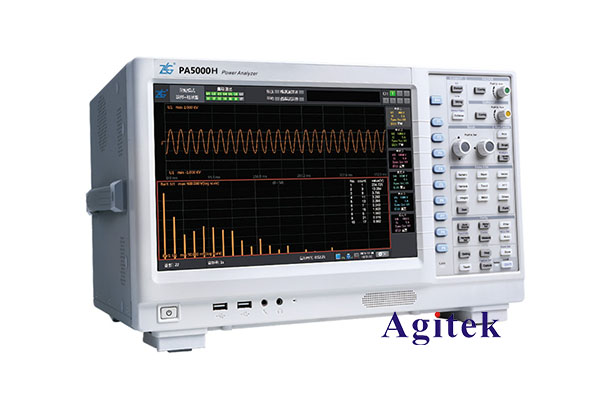

隨著碳化硅（SiC）與氮化鎵（GaN）等第三代半導體材料的發展，電源、變頻器等行業迎 來了全新的技術突破，高頻、高效率、高密度逐漸成為行業主流。 PA5000H 功率分析儀憑借其 5MHz 高帶寬可以更輕松準確的測試信號中的高頻成分， 搭配 FFT 運算、矢量分析、電機測試等功能，可在電機變頻器、新能源汽車、電源等行 業中提供優秀的測量與分析能力。

主要功能特性：

? 可同步采集所有相，精確測量直流/交流電壓、電流和功率參數；

? 可支持多達 7 相功率輸入。所有輸入通道間的電氣隔離高達 5kV；

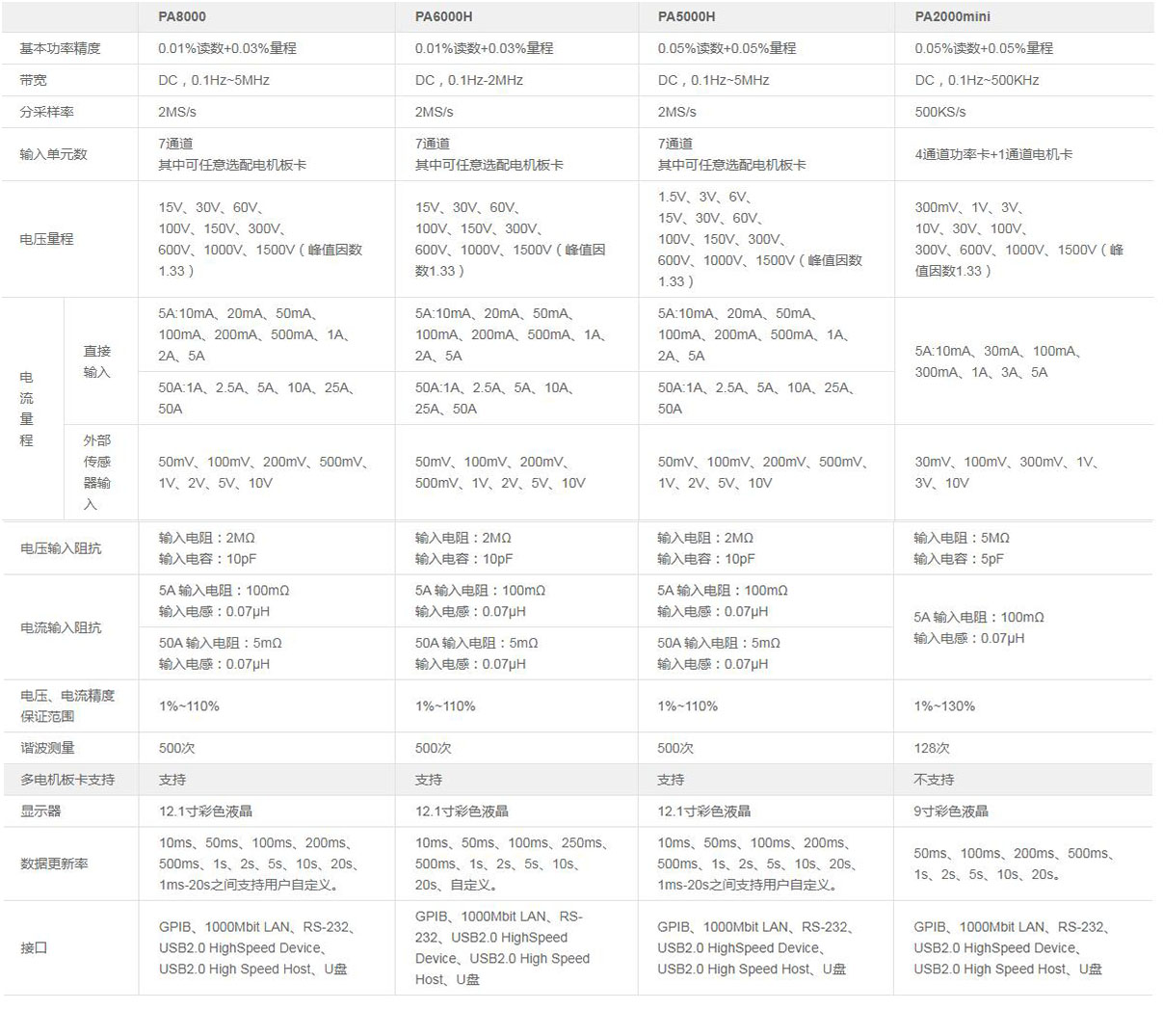

? PA8000 系列功率分析儀的分辨率 18 位，基本精度 0.01%，測量帶寬 DC，0.1Hz～ 5MHz，采樣率 2MS/s；

? PA6000H 系列功率分析儀的分辨率 18 位，基本精度 0.01%，測量帶寬 DC，0.1Hz～ 2MHz，采樣率 2MS/s；

? PA5000H 系列功率分析儀的分辨率 16 位，基本精度 0. 05%，測量帶寬 DC，0.1Hz～ 5MHz，采樣率 2MS/s；

? PA8000、PA6000H、PA5000H 系列功率分析儀可確保以更高的精度測量更快的信 號。適用于變頻器、變頻家電、電機、開關電源等對采樣率及帶寬有極高要求的測 量；

? 采用專利的 PLL 倍頻技術，實現速度更快、動態范圍更廣的諧波測量，在諧波模 式下實現電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）測試。 可測量高達 5kHz 的變頻器基波信號諧波分析，滿足高帶寬變頻器的測量需求。此 外，可同時對輸入、輸出通道進行多諧波測量，最高可測量基頻的 500 次諧波；

? 可通過外部傳感器測量扭矩和轉速，適合于電機和驅動應用；

? 標配 USB、Ethernet、GPIB 和 RS-232 四種接口，并支持用戶通過此四種接口遠程 控制功率分析儀，此外還提供音頻輸入和音頻輸出接口；

? 提供了豐富的測量分析功能。支持波形、趨勢圖、柱狀圖、FFT、向量圖、諧波分 析、閃變分析、IEC 諧波測量、周期分析、波形運算、積分運算等功能；

? 超大容量存儲（60G），可支持長時間的數據記錄；

? 配套的功率分析儀 PC 端管理軟件 PAM 可通過 USB、Ethernet、GPIB 等方式與功 率分析儀進行通信，管理功率分析儀的測量功能，實時獲取數據進行分析和存儲， 并提供強大的報表功能；

? 12.1”彩色液晶顯示器，1280×800 分辨率。可顯示更多參數和更詳細的波形細節；

? 提供豐富、快捷的功能按鍵，支持觸摸屏和鼠標鍵盤控制。
