是德E8257D信號發生器/信號源的使用方法及注意事項

對于工程師來說信號發生器是常用的通用儀器之一，是電子工程師信號仿真實驗的最佳工具，在許多領域都有廣泛的應用。

E8257D信號發生器的使用方法

使用前請先檢査電源電壓是否為220V，正確后方可將電源線插頭插入本儀器后面板電源插座內。

1 開機

插入220V交流電源線后，按下面板上的電源開關，頻率顯示窗口顯示“1642”，整機開始工作。

2 函數信號輸出設置
①頻率設置：按動頻率檔位換檔鍵（RANGE)，選定輸出函數信號的頻段，調節頻率微調旋鈕（FREQ)至所需頻率。調節時可通過觀察頻率顯示窗口得知輸出頻率，如圖8-29所示。
②波形設置：按動波形選擇按鍵(WAVE),可依次選擇正弦波、矩形波或三角波，此時示波器屏幕上將分別顯示正弦波、方波、三角波。如圖8-30所示。
③幅度設置：調節輸出幅度調節旋鈕(AMPL),通過觀察幅度顯示窗口，調節到所需的信號幅度，如圖8-31所示。若所需信號幅度較小，可按動衰減選擇按鍵(ATT)來衰減信號幅度如圖8-32所示。
④對稱性設置：調節對稱性（占空比）調節旋鈕（DUTY)可使輸出的函數信號對稱度發生改變。通過調節可改善正弦波的失真度，使三角波調頻變為鋸齒波，改變矩形波的占空比等對稱特性。
⑤直流偏置設置：通過調節直流抵補（直流偏置）調節旋鈕（DCOFFSET),可使輸出信號中加入直流分量，通過調節可改變輸出信號的電平范圍。
⑥TTL信號輸出：由TTL輸出插座（TTL)輸出的信號是與函數信號輸出頻率一致的同步標準TTL電平信號。
⑦功率信號輸出：由功率輸出插座（POWOUT)輸出的信號是與函數信號輸出完全一致的信號，當頻率在0.6Hz~200kHz范圍內時可提供5W的輸出功率，如頻率在第7檔時，功率輸出信號自動關斷。
⑧保護說明：當函數信號輸出或功率信號輸出接上負載后，出現無輸出信號，說明負載上存在有高壓信號或負載短路，機器自動保護，當排除故障后儀器自動恢復正常工作。

3 頻率測量
①內測量：按動計數器功能選擇按鍵（FUN)，選擇到內測頻狀態，此時“INT”指示燈亮起，表示計數器進人內測頻狀態，此時頻率顯示窗口中顯示的為本儀器函數信號輸出的頻率。

②外測量：外測量頻率時，分1Hz~10MHz和10~1000MHz兩個量程，按動計數器功能選擇按鍵，選擇到外測頻狀態，“EXT”指示燈亮起表示外測頻，測量范圍為lHz~10MHz；“EXT”與“1GHz”指示燈同時亮起表示外測高頻率，測量范圍10~1000MHz。測量結果顯示在頻率顯示窗口中。若輸人的被測信號幅度大于3V時，應接通輸人衰減電路，可用外測頻輸人衰減鍵（ATT)進行衰減電路的選通，外測頻輸入衰減指示燈亮起表示外測頻輸人信號被衰減20dB。外測頻為等精度測量方式，測頻閘門自動切換，不用手動更改。

信號發生器/信號源使用中的注意事項

1)信號發生器采用大規模集成電路，調試、維修時應有防靜電裝置，以免造成儀器受損。

2)請勿在高溫、高壓、潮濕、強振蕩、強磁場士強輻射、易爆環境、防雷電條件差、防塵條件差、溫濕度變化大等場所使用和存放信號發生器。

3)請在相對穩定環境中使用信號發生器，并提供良好的通風散熱條件。校準測試時，測試儀器或其他設備的外殼應良好接地，以免意外損害。

4)當信號發生器熔絲熔斷后，請先排除成因故障。注意！更換熔絲以前，必須將電源線與交流市電電源切斷，把儀表和被測線路斷開、將儀器電源開關關斷，以避免受到電擊或人身傷害。并僅可安裝具有指定電流、電壓和熔斷速度等額定值的熔絲。

5)信號發生器的負載不能存在高壓、強輻射、強脈沖信號，以防止功率回輸造成儀器的永久損壞。功率輸出負載不要短路，以防止功放電路過載。當出現顯示窗顯示不正常、死機等現象出現時，只要關一下機重新啟動即可恢復正常。

6)為了達到最佳效果，使用信號發生器前請先預熱30分鐘。

7)非專業人員請勿擅自打開機殼或拆裝信號發生器，以免影響本儀器的性能，或造成不必要的損失。

信號發生器/信號源應用案例

1. 優化幅度精度

當您將外部放大器、衰減器或其他無源附件與信號發生器 (信號源）搭配使用時，有幾種方法可以優化幅度精度。第一種常用方法是使用矢量網絡分析儀(VNA)來測量整個信號路徑，并將校正值輸入信號發生器 (信號源）。另外，使用新型信號發生器 (信號源）的內置功能，也有幾種方法可以提高幅度精度。

使用平坦度校正

通過用戶平坦度校正，可以對射頻輸出幅度進行調整，以補償電纜、開關或其他器件的外部損耗。使用功率計/傳感器來校準測量系統，可以自動創建一個功率電平校正表格。

USB功率傳感器可以直接連接到信號發生器 (信號源）。信號發生器 (信號源）可用作功率計，在測試面上測量功率。校正值可以保存到信號發生器 (信號源）的存儲器中。在下一次使用相同的測試配置時，您可以調回并應用這些校正值。下面的圖7顯示了使用信號發生器 (信號源）和USB功率傳感器進行平坦度校正的設置。

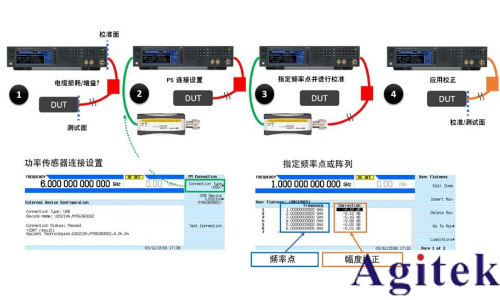

使用USB功率傳感器進行平坦度校正

2. 提供有干凈的星座圖的調制信號

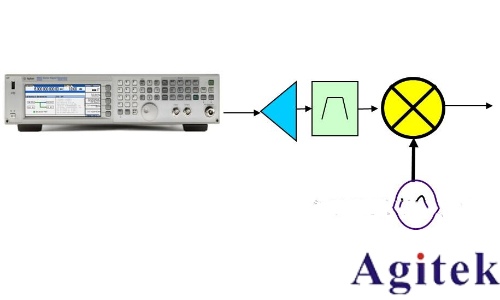

我們測一個接收機，因為我們矢量信號的調制，會有比如相位噪聲出現的一些鏡像涂抹，還有熱噪聲產生的，包括空氣中有一些噪聲的引入，會產生它的一個星座圖不夠完整，所以我們使用信號發生器來提供有干凈整潔的星座圖的調制信號。

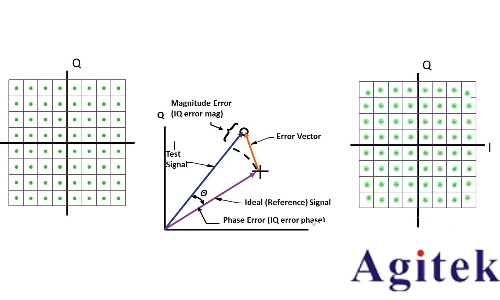

有時，正在測試的組件也會使信號發生器的信號失真，但從頻譜再生中看不明顯。根據測試的設備的不同，信號的星座可能會以許多不同的方式失真。噪聲、IQ失真和壓縮都會影響星座，因此星座點可能開始相互融合。

發生這種情況時，將發生bit錯誤，并且您發送的數據傳輸將出現故障。信號發生器可以為您提供一個非常干凈的星座調制信號。

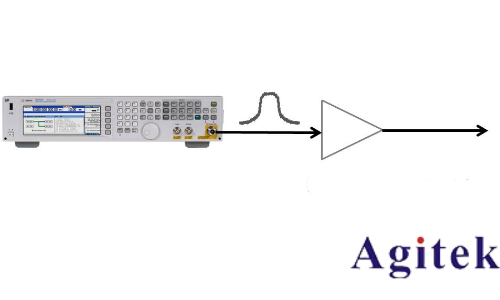

2. 相鄰信道功率測量

在數字發射機中，相鄰信道功率主要取決于設計中使用的放大器的非線性特性。具有多個輸入信號的放大器會產生互調失真產物，通常稱為頻譜再生。

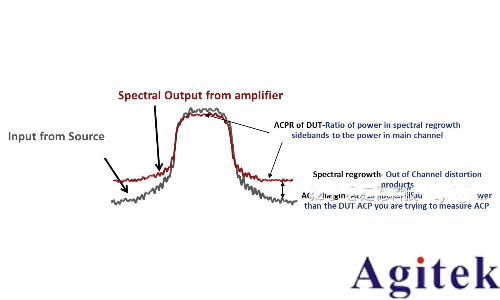

數字調制信號的頻譜再生通過測量其相鄰信道功率來確定。相鄰信道功率比是頻譜再生長邊帶中的功率與主信道中的功率之比。測量放大器ACPR時，信號發生器的ACPR性能應小于被測放大器的ACPR性能。

為了最大程度地減少信號發生器的影響，最好選擇低于DUT 的ACPR 10 dB。

3. PA測試

當PA工作在通訊系統，如4G、5G通訊系統中，需要測試PA在通訊調制信號激勵下的特性，使用矢量信號發生器和信號分析儀可以完成功放EVM、ACPR和CCDF等指標的測試。

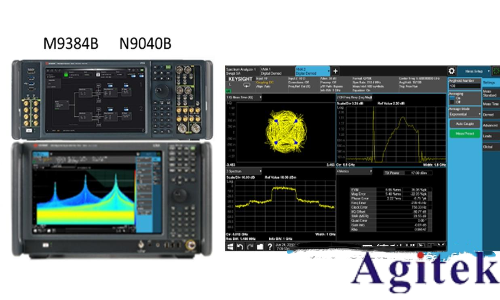

PA測試解決方案

DPD(數字預失真)測試和ET(包絡跟蹤)測試

無線移動終端設備功能日益豐富，系統復雜程度不斷提高，功耗同樣持續增加，因此改善電池利用率和功效的需求持續高漲。射頻功率放大器是無線移動終端設備中最大的功耗元件之一，因此包絡跟蹤和數字預失真等能夠提升功效的技術開始得到廣泛使用。Keysight提供完整的DPD和ET測試解決方案。

DPD和ET測試解決方案

新一代矢量信號發生器，面向密集型、寬帶多通道應用。此外，信號發生器經過優化，與PathWave 信號發生軟件搭配使用，將成為用戶心目中理想的信號發生器。
