泰克示波器6系列B MSO多場景下的應用

泰克6系列B MSO是一款功能強大的混合信號示波器, 具有出色的信號保真度和高達10GHz的模擬帶寬。它不僅僅是一臺示波器，還集成了多種強大的分析功能，可以滿足電子工程師們在器件、模塊、電路和電源的設計、驗證、調試中的各種需求。

來看看MSO6B在工程師眼中的諸多身份吧！

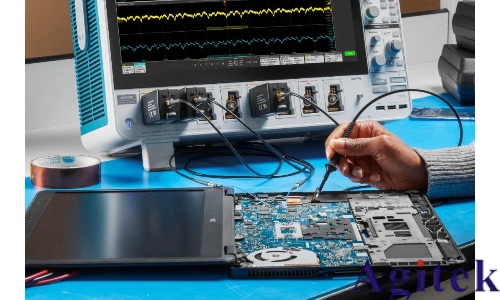

高性能示波器

MSO6B系列是一臺高性能示波器，最高帶寬10GHZ，通道數為4/6/8通道可選。ADC硬件位數高達12bits，提供超低的儀器本底噪聲，20MHZ帶寬下噪聲低至8.68uV，1GHZ帶寬下底噪低至51.8uV。

最高50 GS/s的實時采樣率,還可以提供高達2.5 TS/s的插值采樣率。

MSO6B還擁有優秀的用戶使用體驗：

?  采用15.6英寸大尺寸高清觸摸屏，提供直觀的多點觸控手勢操作，像使用手機一樣輕松使用示波器；

?  支持自動堆疊顯示模式,可以在清晰呈現每通道波形的前提下，最大化每個通道的ADC分辨率；

?  集成了豐富的分析功能,包括區域觸發，自動測量，時間趨勢圖，自定義濾波器，頻譜分析等強大的功能。

邏輯分析儀

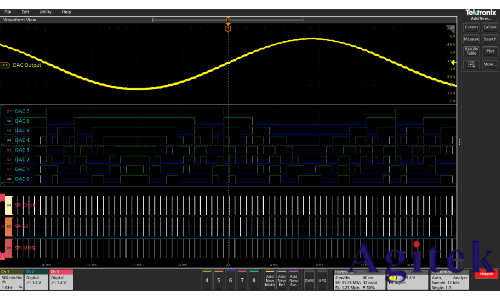

想要一臺邏輯分析儀進行并行總線分析，或者ADC/DAC的數字信號測量？MSO6B就可以輕松做到！

MSO6B專利的FlexChannel在每個通道上都提供了模擬和數字接口。每個通道可以測量一路模擬信號，或者8路數字信號。只要將模擬探頭更換為TLP058邏輯探頭，MSO6B就可以變身邏輯分析儀，提供最高64路的數字信號分析能力。

總線功能可將多個數字信號組合成總線，顯示總線狀態。支持外部參考時鐘輸入，像邏輯分析一樣可以對總線進行定時分析和狀態分析。

函數發生器

MSO6B內置函數發生器，可輸出正弦波、方波、脈沖波、斜波/三角波、直流、噪聲等，最高輸出頻率可達50MHZ，能滿足硬件調試中的各種通用場景。

還可以導入最大128k點的自定義波形文件，實現任意波形輸出，如偽隨機碼型等。

自定義波形可以通過ArbExpress軟件，SourceXpress軟件，或者用戶使用MatLab，Python等工具自行編寫的任意波形文件，非常靈活。

這種集成的函數發生器功能可用于在設計中模擬傳感器信號, 或向信號添加噪聲以執行裕量測試等，為用戶調試提供了便利。

頻譜分析儀

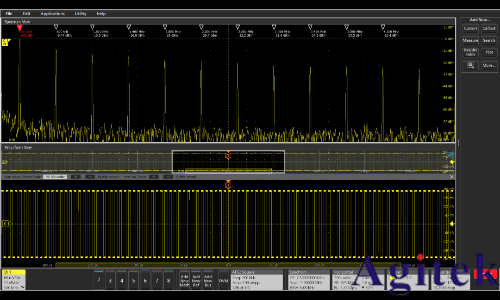

MSO6B標配的SpectrumView功能讓頻譜分析變得簡單。在任意通道的垂直菜單中，打開頻譜視圖，即可同時觀測信號的時域波形和頻譜圖，并且可以獨立設置時域和頻域的參數。像使用頻譜儀一樣測量和分析信號的頻譜，而不會受制于時域的采集時長和采樣率等參數的設置。

DVM

內置4位數字電壓表功能，可以通過單擊屏幕下方中的DVM按鈕來快速啟用DVM功能，DVM測量結果會直接顯示在結果欄中，方便用戶查看。

DVM提供了精確的電壓有效值測量結果，作為示波器基礎測量功能的補充，提高了分析效率。

頻率計

MSO6B內置8位頻率計，可精確測量最低10HZ，最高到示波器帶寬的射頻信號的頻率。

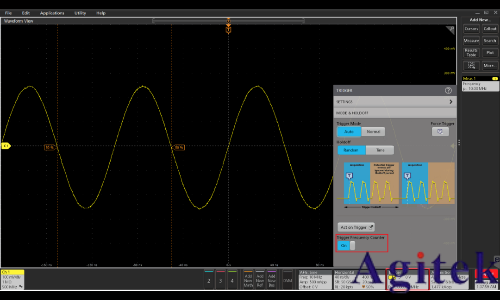

單擊示波器屏幕下方的觸發菜單，在模式下打開Trigger Frequency Counter功能。頻率計的測量結果會直接呈現在屏幕下方的觸發標簽上。

注冊你的MSO6B就可以免費獲得DVM功能和頻率計功能。DVM和頻率計這些集成功能可以幫助用戶更好地分析和調試電路,無需額外的測量設備。

協議分析儀

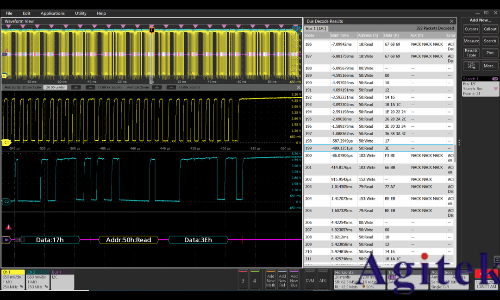

MSO6B提供了強大的觸發和解碼功能，支持的總線或編碼方式包括：I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2.0、USB3.0、PCIe Gen1/Gen2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、Manchester、SVID、1-Wire、MDIO、NFC等。

當系統出現故障時，總線解碼可以幫你看到協議層面上哪里出了問題，快速定位并解決問題。

高速信號一致性分析儀

作為一個高達10GHZ的示波器，MSO6B可以支持大量的高速串行標準的一致性測試，包括: 以太網、USB 2.0、汽車以太網、2.5G/5G/10G汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0、MIPI A-PHY、LVDS、DDR3等。也支持通用的抖動和眼圖測量，電源完整性測量。

阻抗分析儀

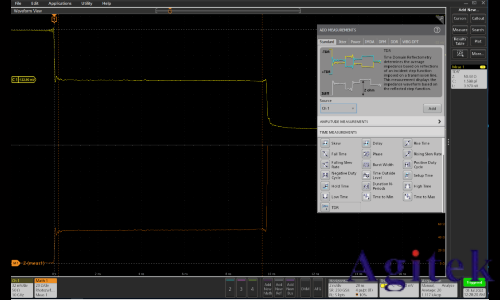

近期MSO6B還新增了TDR測量功能, 幫助用戶精確分析信號完整性和電源完整性問題。時域反射測量(選項 TDR)在MSO4/5/6系列上，最高可達10GHz的采集帶寬和7.5GHz的TDR帶寬,能夠進行單端或差分阻抗 Z、電容C和電感L的自動化、精確測量。支持一鍵校準,支持開路、短路和負載?？勺詣釉O置數學通道，實時顯示阻抗曲線和測量結果。能夠保存結果、數據和報告,以及離線分析的阻抗曲線。

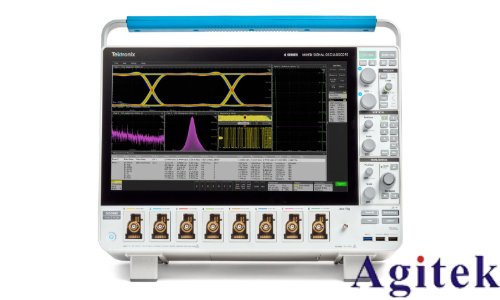

Tektronix 6 Series B MSO

總之，Tektronix 6 Series B MSO集示波器、邏輯分析儀、函數發生器、數字電壓表、頻率計、頻譜分析儀、協議分析儀和高速信號一致性分析儀、阻抗分析儀等多種功能于一身，是一款功能強大、應用廣泛的混合信號測量儀器。它可以幫助工程師更好地分析和調試復雜的現代電子系統，大大提高了工作效率。
