泰克數字存儲示波器TBS2000 系列產品技術資料

憑借9英寸WVGA顯示器、20M點記錄長度和1 GS/s采樣率，TBS2000系列示波器可以捕獲和顯示明顯多得多的信號，幫助您更快地評估設計。全新的波形上面光標讀數和32種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士，幫助您迅速選擇正確的功能。TekVPI?探頭接口不僅適用于傳統BNC連接，還支持最新有源電壓探頭和電流探頭，應用范圍極廣。

主要性能指標

2 個和 4 個模擬通道型號

100和70 MHz帶寬型號

高達 1 GS/s 的采樣率

所有通道上20 M記錄長度

5年保修

主要特點

9英寸WVGA彩色顯示器

15個水平格，顯示的信號多出50%

TekVPI探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位

32種自動測量和FFT功能，全面分析波形

HelpEverywhere提供有益的屏顯小貼士

內置示波器介紹手冊，提供操作說明和示波器基礎知識

2通道型號，重僅2.62 kg (5.8磅)，攜帶方便

連接能力

前面板上USB 2.0主控端口，快速簡便地存儲數據

Wi-Fi 接口可提供無線通信功能1 支持

后面板上USB 2.0設備端口，簡便地連接PC

LXI標準10/100BASE-T以太網端口，通過LAN進行遠程控制

1可從一些**/地區的泰克經銷商處作為附件購買 Wi-Fi 適配器，型號為 TEK-USB-WIFI。

教育

課件功能，在顯示器上提供實驗練習指引

全面兼容教育應用中的TekSmartLab實驗管理軟件

專業設計，讓您的工作更輕松

TBS2000系列是為了簡便操作和快速操作教學專門設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。許多示波器僅有8個豎格和10個橫格，而TBS2000則提供了10個豎格和15個橫格，您可以看到更多的信號信息。顯示器還為測量結果和菜單信息提供了更多的空間。

專為杰出的波形查看和分析能力而設計

長記錄長度及卷動和縮放

可以選擇記錄長度，從2000個樣點直到20M樣點，捕獲長時間記錄。超長記錄長度將幫助您找到異常信號，檢驗數字通信。為幫助瀏覽長采集數據，縮放功能可以迅速卷動記錄，放大查看信號細節。

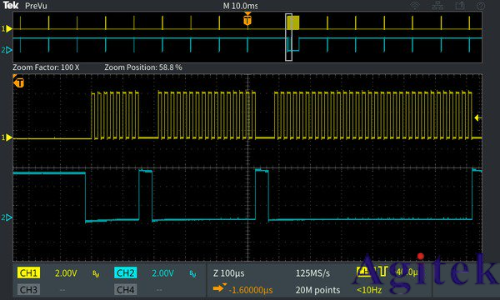

 在縮放模式下，上方畫面提供了最多20M點概況。下方畫面顯示了放大后的詳細視圖。

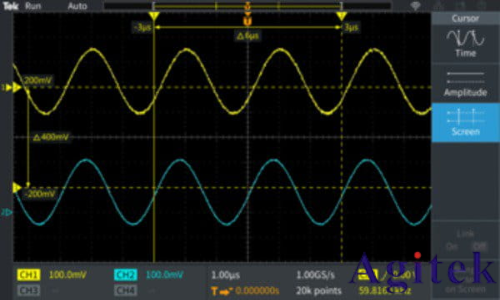

 波形顯示畫面上顯示光標讀數。可以使用光標測量時間、幅度或兩者。

多功能觸發和采集模式

觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。脈寬觸發非常適合尋找窄毛刺或超時條件。您可以指定一個電壓閾值和一個寬度，在脈沖太窄、太寬或持續特定時間時，示波器會觸發采集。欠幅脈沖觸發旨在捕獲幅度短于預期的信號。您可以指定兩個電壓閾值和一個寬度。如果脈沖幅度落在兩個閾值之間，那么示波器將觸發采集。

默認的采集模式是采樣模式，這種模式適合大多數應用。但是，儀器還提供了峰值檢測模式，適合查找尖峰；平均模式則可以幫助降低重復的信號上的噪聲。

自動測量變得更輕松

全套自動測量可以快捷方便地測試各種信號和應用。

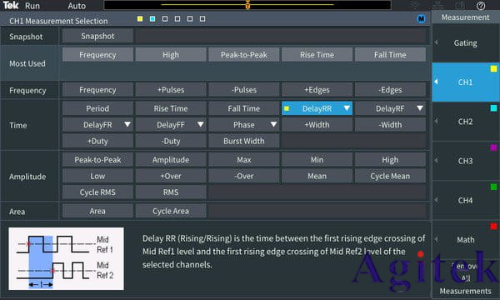

一個屏幕上列出及選中所有測量。

通過一個測量選擇屏幕，您可以方便地在32種自動測量中進行選擇，而不必搜尋多個菜單。您可以選擇放在頁面頂部的最常用的測量，也可以選擇4種類別：頻率、時間、幅度和區域。HelpEverywhere系統為每項測量提供了小貼士，可以更方便地知道使用哪項測量，了解測量結果。

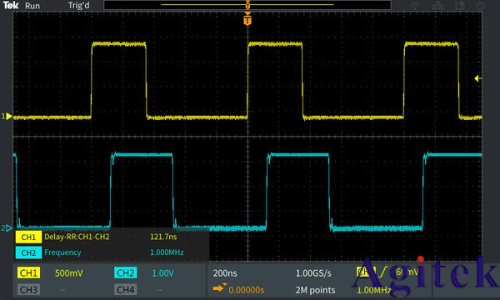

 測量是透明的，因此不會擋住波形。

測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。

FFT功能

按專用前面板FFT按鈕，您可以使用FFT功能，了解信號的頻率成分。可以只顯示FFT，或打開源波形顯示，同時查看頻譜和時域波形。透明讀數顯示重要設置，而不會擋住FFT顯示。

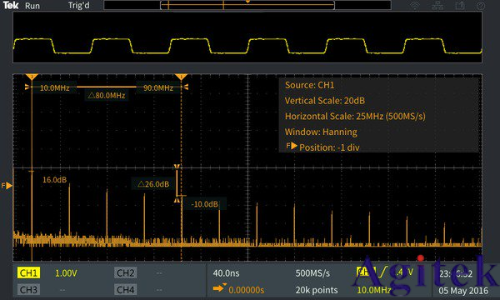

時域源波形可以顯示在FFT頻率頻譜上方。

內置小貼士，設置更迅速

HelpEverywhere是TBS2000上獨有的功能。在您瀏覽主要菜單時，它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士、文字和圖形形式的整體指引。您可以從HelpEverywhere菜單中打開和關閉小貼士。

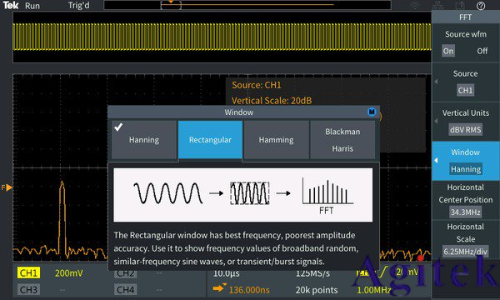

HelpEverywhere小貼士解釋了重要設置。

屏顯示波器基礎知識

Scope Intro是TBS2000內嵌的簡明手冊。按前面板Function按鈕，可以獲得示波器基本操作系統，以及面向教育應用的TBS2000和TekSmartLab實驗管理系統。

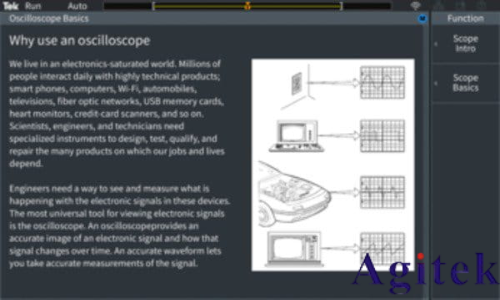

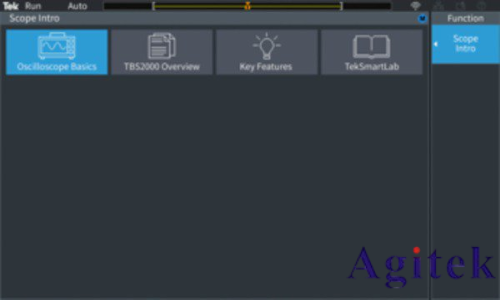

 Scope Intro（示波器介紹）涵蓋基本示波器操作和TBS2000使用方式。

 支持無線通信的解決方案

LXI嵌入式網頁，用于儀器控制

LXI是一種基于LAN連接的行業標準，實現靈活、可靠、高效的通信和控制。TBS2000支持LXI Core 2011。通過在網絡瀏覽器中簡單地輸入儀器IP地址，可以進入TBS2000 LXI網頁。

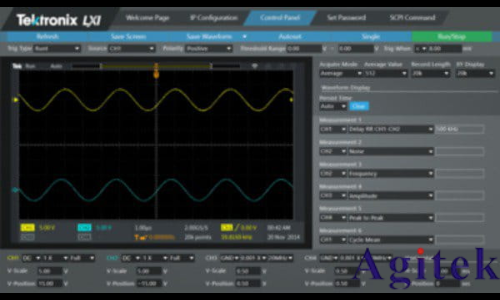

 LXI控制屏幕和波形顯示。

TekVPI?接口和有源探頭支持

TekVPI探頭接口確立了探測易用性標準。通過這個接口，TBS2000系列支持各種最新電壓探頭和電流探頭，滿足各種應用需求。這些探頭通過接口供電及與TBS2000通信。標度因數和狀態信息（如錯誤條件）發送給儀器處理和顯示，而不必手動設置標度因數，計算偏置，或監測鉗夾張開情況，也不需要對電流探頭消磁。

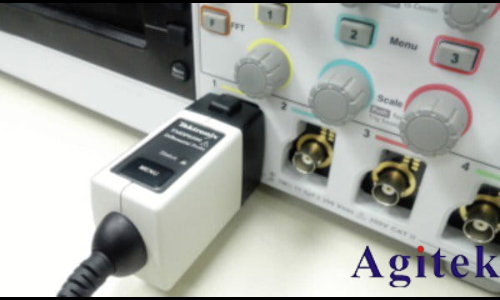

TekVPI探頭把標度設置、范圍和狀態傳送給TBS2000。

創新的新型教育解決方案

TBS2000提供了全新的方式，教育機構可以把更多的時間放在講授電路概念上，而不是放在設置和管理實驗上。

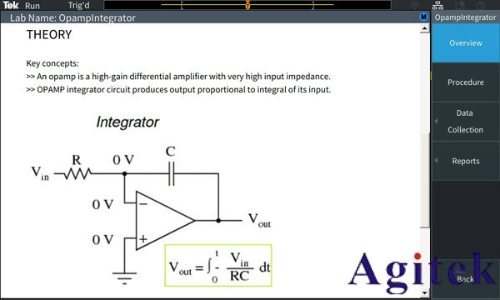

課件功能允許學生在儀器顯示器上查看實驗信息。

集成課件功能允許教授在儀器中加載實驗練習，在每個站上為學生提供指引，并提供結構化框架，學生可以捕獲數據，并包含在報告中。

TBS2000可以簡便地整合到TekSmartLab系統中。在整合之后，教育機構只需點擊幾下鼠標，就可以預置裝滿儀器的實驗室，實驗室講師可以從中央工作站追蹤每個學生的進度。

您可以信賴的性能

泰克提供行業領先的服務和支持，每臺TBS2000系列示波器都標配5年保修。
