泰克AFG31000系列信號發生器如何同步多臺儀器

泰克AFG31000 系列任意函數發生器提供用于同步多個任意函數發生器的功能。

在許多應用中，需要兩個以上的波形通道來激勵 要三個通道。如果同時還需要線路上的電流，則總共將有六個通道。 DUT。例如，為了模擬三相電力線路系統的電壓，需儀器可以同步多個儀器以提供此功能。

注釋。 要同步兩臺儀器，必須停止運行輸出信號。

要同步多個 AFG：

1. 選擇基本。

2. 向下滑動底部的箭頭，然后選擇多設備同步選項卡。

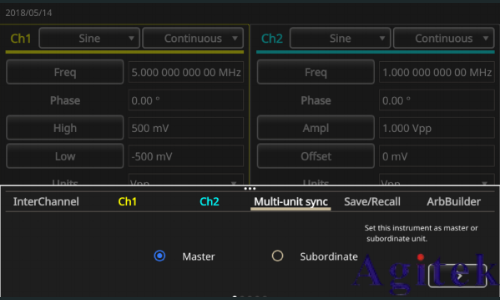

3. 選擇主或從屬。

4. 按向右箭頭轉到下一頁。

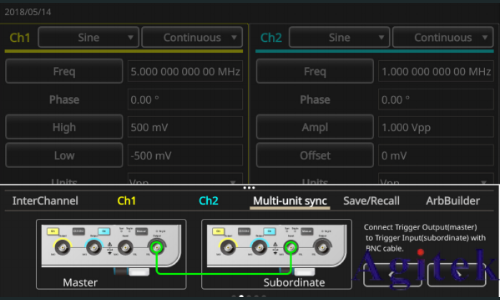

5. 使用 BNC 電纜將觸發輸出（主）連接到觸發輸入（從屬），如下圖所示。按右箭頭鍵以顯示后一頁

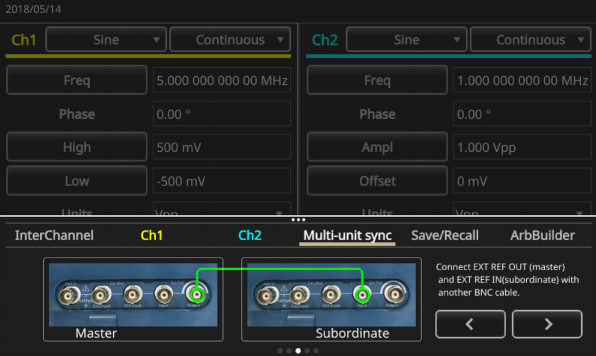

6. 根據下圖，用 BNC 電纜連接 EXT REF OUT（主站）和 EXT REF IN（從站）。

7. 按右箭頭鍵以顯示后一頁

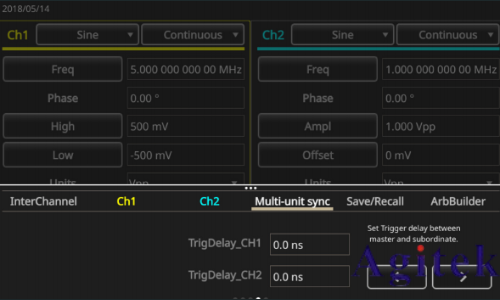

8. 設置主從之間的觸發延遲。

9. 按右箭頭鍵以顯示后一頁

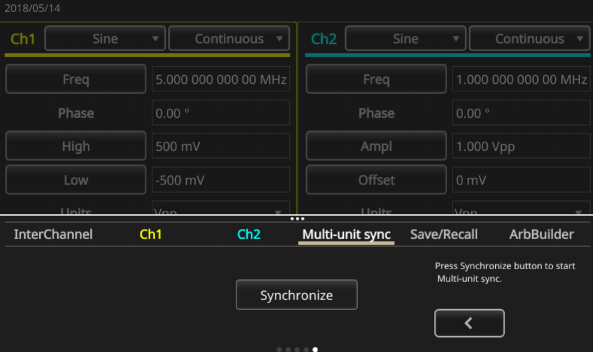

10. 按同步。

注釋：設備的延遲來將主從設備之間的延遲設置為 如果使用長度為一米或更長的電纜，則從屬信號可能會延遲

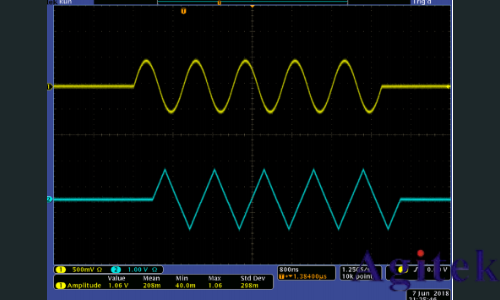

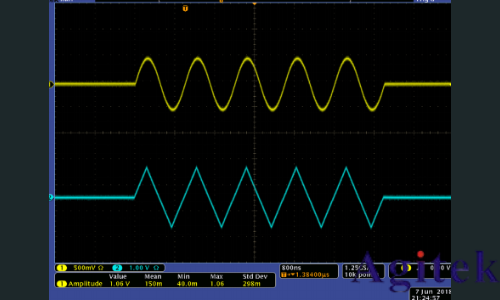

下圖顯示了同步之前和之后的波形輸出。頂部波形來自主儀器，底部波形來自從屬儀器。

 注釋： 信號生成。在 要通過同步操作輸出連續波形，請在“系統”菜單中將 CH1 的 AFG 設置中的“模式”下，選擇無限周期 外部基準時鐘 作為主從儀器的突發計數。如果要重新啟 選為主儀器的觸發源以停止動信號生成過程，請將主控儀器的觸發源更改為內部。
