普源示波器DHO1000調整垂直檔位

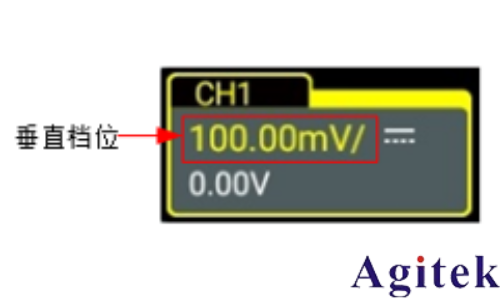

垂直檔位，即顯示屏垂直方向上每格所代表的電壓值，通常表示為 V/div。調節垂直檔位時，

波形顯示幅度會增大或減小，同時屏幕下方通道狀態標簽中的檔位信息也會實時變化。

垂直檔位的可調范圍與當前設置的探頭比有關。默認情況下，探頭比為 1X，此時，垂直檔位的可調范圍為 500 μV/div 至 10 V/div。

在 CH1 通道打開且激活時，可通過以下幾種方法調節垂直檔位：

? 旋轉前面板右側的 垂直 SCALE 旋鈕，在可調范圍內調節垂直檔位。順時針轉動減小檔位，逆時針轉動增大檔位。

? 使用觸摸屏功能，通過捏合手勢調節垂直檔位，

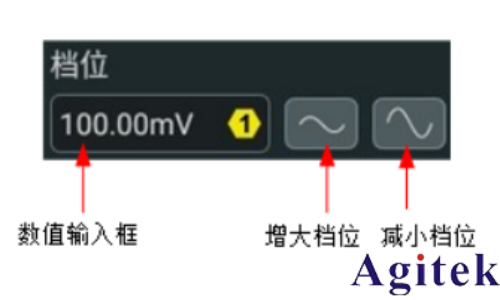

? 打開 垂直 系統菜單，旋轉前面板對應的多功能旋鈕或在菜單中點擊 檔位 數值輸入框右側的圖標可增大或減小檔位。您也可以點擊數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。

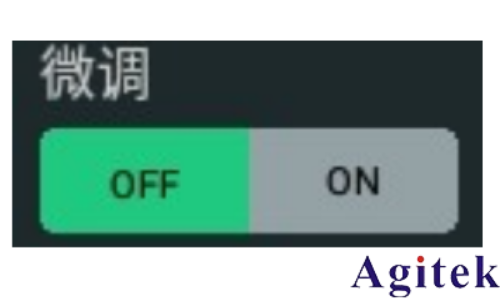

在 垂直 系統菜單中，可選擇垂直檔位的調節方式為“粗調”或“微調”，選擇 ON 為微調，選擇 OFF 為粗調，默認為粗調。您也可以通過按下前面板右側的 垂直SCALE 旋鈕切換 “粗調”和“微調”。

? 微調：點擊 檔位 項輸入框右側的“增大檔位”或“減小檔位”按鈕或旋轉旋鈕時，將在 較小范圍內進一步調整垂直檔位，以改善垂直分辨率。如果輸入的波形幅度在當前檔位略大于滿刻度，而使用下一檔位波形顯示的幅度又稍低，則可以使用微調改善波形顯示幅度，以利于觀察信號細節。

? 粗調：點擊 檔位 項的“增大檔位”或“減小檔位”按鈕或旋轉旋鈕時，按 1-2-5 步進設置垂直檔位，即 500 μV/div、1 mV/div、2 mV/div、5 mV/div、10 mV/div……10 V/ div。
