吉時利數字源表2450測量絕緣電阻

以下應用演示如何使用 遠程接口以及使用采用 2450 Test ｓｃｒｉｐｔ Processor (TSP 測量絕緣體電阻。本應用演示如何使用前面板接口、采用 ?) 命令集的遠程接口。 SCPI 命令集的通常在印刷電路板上的譜線之間以及在電纜和連接器中的導體之間進行絕緣電阻測量。

出關閉。 本應用將 2450 設置為提供 20 V 電壓源并以 100 ms 的時間間隔執行 10 次電阻讀數。

對于此測試，您需要：

? 重置儀器

? 設置儀器讀取后端子

? 選擇源電壓功能并測量電阻功能

? 設置電壓源輸出的幅度

? 打開自動量程

? 使用 Simple Loop（簡單循環）觸發模式模板設置讀數數量和間隔時間

? 進行讀數

使用前面板設置漏電電阻應用

要從前面板設置應用：

1. 按照器件連接（第 6-2 頁）中的說明，將被測器件 (DUT) 連接到 2450 的后面板。

2. 重置 2450。

a. 按 MENU（菜單）鍵。

b. 在 System（系統）下，選擇 Info/Manage（信息/管理）。

c. 選擇 System Reset（系統重置），然后選擇 OK（確定）。

3. 顯示 按 TERMINALS FRONT/REAR R）。 （端子前/后）開關，將儀器設置為使用后面板端子（開關左側

4. 按 HOME（主頁）鍵。

5. 按 FUNCTION（功能）鍵。

6. 在 Source Voltage and Measure（源電壓和測量）下，選擇 Resistance（電阻）。將顯示事件消息。

7. 選擇 OK（確定）以清除事件消息。

8. 選擇 Source（源）（位于屏幕底部）。

9. 輸入 20 V（或其他適用的測試電壓）并選擇 OK（確定）。

10. 按 MENU（菜單）鍵。

11. 在 Trigger（觸發）下，選擇 Templates（端子）。

12. 將 Templates（模板）設置為 SimpleLoop（簡單循環）。

13. 將 Count（計數）設置為 10。

14. 將 Delay（延遲）設置為 0.1 秒。

15. 按 HOME（主頁）鍵。

16. 按 OUTPUT ON/OFF（輸出開/關）開關以啟用輸出。

17. 按 TRIGGER（觸發）鍵開始執行讀數。電阻測量顯示在主頁屏幕的測量區域（上半部分）中。

18. 完成測量后，按 OUTPUT ON/OFF（輸出開/關）開關關閉輸出。

查看前面板圖形上的測量值

要查看前面板圖形上的絕緣電阻測量值：

1. 按 MENU（菜單）鍵。

2. 在 Views（視圖）下，選擇 Graph（圖表）。

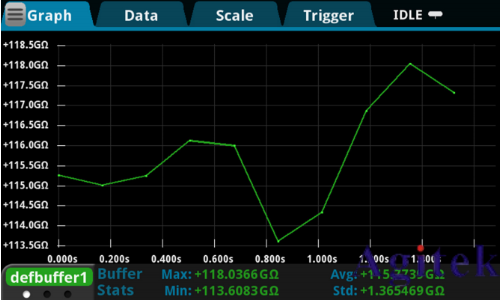

下圖顯示了本應用的前面板圖形。
