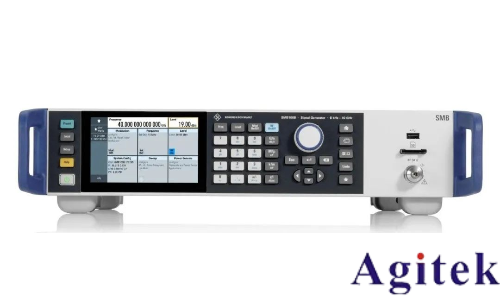

羅德與施瓦茨SMB100B 微波信號發生器

羅德與施瓦茨（以下簡稱“R&S”）的新型R&S SMB100B微波信號發生器有四種頻率可供選擇，頻率范圍分別為8 kHz 至 12.75 GHz、20 GHz、31.8 GHz 或 40 GHz，為模擬微波信號發生帶來了出色的輸出功率、頻譜純度、極低的近端相位噪聲以及幾乎可忽略的寬帶噪聲。

新推出的R&S SMB100B模擬微波信號發生器性能卓越，在中端級別高達40 GHz的模擬信號發生領域處于市場領先地位。R&S SMB100B操作簡便、功能全面，是所有需要干凈模擬信號或高輸出功率（8 kHz 至 40 GHz）應用的首選。典型應用包括測試?yán)走_(dá)接收機、半導體元件、上變頻器、下變頻器或放大器。高輸出功率和低相位噪聲使其成為阻塞測試中模擬干擾源的理想選擇。

R&S SMB100B微波信號發生器的信號純度極高，具有極低的單邊帶 (SSB) 相位噪聲、出色的非諧波抑制能力以及適用于所有載波頻率的低寬帶噪聲。對于希望獲得更好的近端相位噪聲和頻率穩定性以及更小的溫度性能變化的用戶，除標準 OXCO參考振蕩器外，還提供適用于所有頻率范圍的更高性能版本。儀表不僅支持傳統的 10 MHz 參考頻率，用戶還可選擇 1 MHz 至 100 MHz 以及 1 GHz 參考頻率信號。可選的高輸出功率選件在 20 GHz 時測量值為 25 dBm，在 40 GHz 時測量值為 19.5 dBm，選件可通過激活碼激活，因此用戶可隨時安裝。考慮到儀器新增覆蓋微波頻率范圍，R&S SMB100B 微波信號發生器保持重量輕（10.7 千克），結構緊湊，在 19 英寸機架上高度僅占兩個單元的優勢。

R&S SMB100B本身直接輸出的電平精度非常高。隨著所需信號頻率的增加，待測設備獲得正確電平的難度也隨之增加：R&S SMB100B 支持兩項附加功能，用于補償路徑損耗以及由附加測試夾具、電纜或放大器所帶成的信號變化。這些功能有助于在參考平面（即被測設備的輸入端）提供所需的功率電平。其中第一個功能是用戶校正功能（UCOR），可在測試方案頻率響應已知且穩定的情況下進行補償。然而，仍有一些未知因素，尤其是當測試方案包括額外的有源設備如放大器時，此時放大器的頻率響應會隨電平或溫度的變化而變化。R&S SMB100B提供的第二個功能是閉環功率控制，通過合適的 R&S NRP 功率傳感器在所需的參考平面上持續測量 DUT 的輸入電平，再反饋給信號發生器以相應調整輸出功率，從而補償所有這些變化。

R&S SMB100B 在每個細節上都體現了用戶友好性。用戶可以創建自己的自定義菜單，以便隨時調用最常用的參數。在設置和運行測量的同時，用戶可以使用 SCPI 宏記錄器把一開始的手動測量過程自動記錄并生成程控代碼，然后使用代碼生成器以 MATLAB? 等語言輸出指令。借助 R&S Legacy Pro特性，R&S SMB100B（以及其他R&S測試設備）可用于直接模擬其他儀器，如 R&S SMB100A 或行業同類型的儀器，不改動現有代碼進行直接替換。

R&S新推出頻率高達 40 GHz 的R&S SMB100B 微波信號發生器，進一步擴展了現有非常成功的6 GHz R&S SMB100B 模擬信號發生器產品家族。
