普源RSA5000N/3000N 系列頻譜分析儀 VNA 模式揭秘

什么是矢量網絡分析？

頻譜分析儀對射頻工程師來說并不陌生，它是頻域分析時最基本的測試儀器，主要功 能是分析頻域里輸入信號的頻譜特性。那什么是網絡分析儀呢？網絡分析儀也是射頻 領域的常用儀器，卻因為昂貴的價格和復雜的設計并不為人熟知。

網絡分析儀分為標量網絡分析儀（Scalar Network Analyzer）和矢量網絡分析儀（Vector Network Analyzer，VNA）兩種。標量網絡分析儀只測量兩個波量的幅度差；矢量網絡 分析儀實現起來更加復雜，它既能測量各波量的幅度，又能測量各波量的相位；矢量 網絡分析儀還具有以下優勢：

1. 可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差；

2.矢量測量數據可以準確地變換到時域，提供更多進一步處理數據的途徑。

VNA 的基本原理

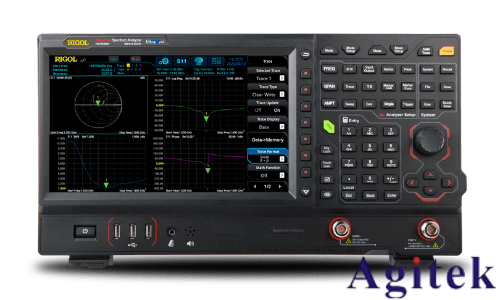

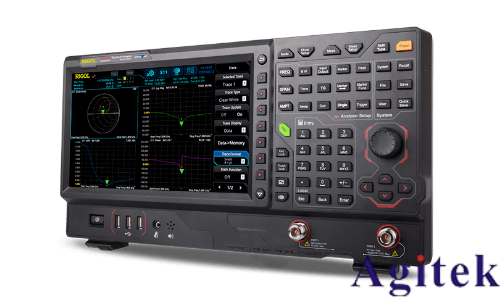

傳統的頻譜分析儀和跟蹤源配合，只能進行標量網絡分析，測量 S 參數的幅度部分。 RIGOL RSA 系列頻譜儀采用內部 VSWR 橋的獨特設計，配置內置跟蹤源，可以同時 掃描幅度和相位，實現單端口的矢量網絡分析（VNA）功能。通過此設計，RSA 頻譜 儀的 VNA 模式可以實現對元器件、電路網絡的 S11、S21 以及故障點定位的測量，通 過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性。 VNA 可以在設定頻段范圍內進行測量，確定測量網絡的微波特性，并以掃頻方式給出 各散射參數的幅度、相位頻率特性。同時，VNA 能對測量結果逐點進行誤差修正，并 換算出其他多種網絡參數，如反射系數、電壓駐波比、阻抗（或導納）、衰減（或增益）、 相移和群時延等信息。

VNA 的應用

RSA 系列頻譜分析儀的 VNA 功能，提供了多種測量方式，如 S11、S21、DTF（Distance to Fault）；對于每次測量，都可以選擇多種顯示類型，以不同的角度呈現測量結果， 如史密斯圓圖、極坐標、回波損耗、SWR、群時延等。

常規的矢量網絡分析儀價格非常昂貴，而且體積一般較大，不便于系統搭建和操作。 由 RIGOL 研發的 RSA 系列頻譜分析儀，搭配 VNA 功能模式，可以提供給您最具性 價比的矢量網絡分析解決方案。
