是德科技信號發生器寬帶信號EVM測量優化

在現代無線通信系統中，隨著無線器件功能的日益集成化，驗證與生產測試面臨著前所未有的挑戰。這些器件不僅需支持多標準、多頻段操作，還需集成多個天線，對測試精度、速度和成本提出了更高要求。本文旨在探討優化寬帶信號誤差矢量幅度（EVM）測量的最佳實踐，以及相關軟件工具在提升測試效率方面的關鍵作用。

一、IQ調制技術與EVM測量基礎

IQ調制，作為一種高效的數字通信調制方式，通過同時操控信號的同相（I）和正交（Q）分量，實現了高譜效率的信息傳輸。這一技術不僅簡化了信號的合成與分解過程，還為復雜的數字調制格式如QAM（正交幅度調制）提供了基礎。然而，隨著調制復雜度的增加，特別是向高階QAM（如64-QAM）過渡時，信號對噪聲和失真的敏感度顯著提升，對EVM測量提出了更為嚴苛的要求。

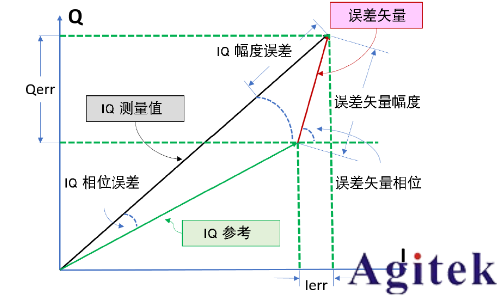

EVM，作為衡量調制信號質量的關鍵指標，直接反映了理想信號與實際接收信號之間的差異。為確保測試的準確性，測試所用的信號發生器的EVM性能必須優于被測器件預期值的5至10dB。例如，針對802.11ax標準中1024 QAM的要求，設計驗證階段的信號發生器EVM應低于-45dB，而在生產測試中，-40dB的EVM性能已屬優秀。

二、IQ減損與測試信號生成

面對設計中可能出現的IQ減損，如偏置、正交角度偏移、時延及增益不平衡等，測試工程師需具備仿真這些減損的能力，以進行強化測試。是德科技的信號發生器能夠生成包含各類IQ減損的測試信號，配合Signal Studio等軟件工具，可靈活調整IQ參數，模擬真實世界中的信號衰減場景，確保測試的全面性和準確性。

三、軟件工具：釋放硬件潛能

擁有高性能的信號發生器只是第一步，恰當的軟件工具才是發揮其潛力的關鍵。Signal Studio作為是德科技信號發生器的配套軟件，不僅提供了直觀的圖形界面，支持基帶、射頻及微波測試信號的快速生成，還通過局域網或GPIB接口實現了與信號發生器的無縫連接，極大簡化了測試流程。其波形回放、頻譜校正、功率分析等功能，為元器件和發射機的全面測試提供了強大支持。

此外，結合是德科技的波形下載工具、MATLAB軟件及SystemVue等編程環境，用戶能夠輕松創建、下載并回放定制波形，甚至通過SCPI命令實現遠程控制，進一步提升了測試的自動化水平和靈活性。

總之，優化寬帶信號EVM測量，不僅需要深入理解IQ調制技術和EVM測量原理，還需借助先進的軟件工具，如Signal Studio等，來充分發揮硬件性能，實現高效、精準的測試。隨著無線通信技術的不斷演進，這些最佳實踐和工具將成為保障產品質量、加速市場導入的重要支撐。
