信號發生器射頻技術指標詳解

信號發生器作為電子測試領域的核心設備，其射頻性能指標直接影響測試的準確性和可靠性。本文將系統介紹信號發生器的關鍵射頻技術指標，包括功率、精度、速度以及調制特性等，為工程師選擇合適的測試設備提供技術參考。

一、信號發生器關鍵屬性

1. 儀器形態

信號發生器主要分為臺式和模塊化兩種形態：

臺式設備：傳統標準儀器形態，配備前面板顯示器和操作控件，便于快速設置和故障診斷。覆蓋射頻到微波頻段，支持模擬到矢量信號生成，功能全面。

PXIe模塊化：緊湊型設計，支持多通道同步測試。第三代PCIe接口提供高達24GB/s系統帶寬，特別適用于FPGA流處理、數字預失真等高性能應用。典型應用包括5G毫米波測試和相控陣?yán)走_(dá)驗證。

2. 功能分類

模擬信號發生器：基礎型設備，提供連續波(CW)正弦信號，支持AM/FM/PM/脈沖調制，最高頻率已達70GHz。

矢量信號發生器：新一代設備，內置IQ調制器，支持QPSK、1024QAM等復雜調制格式，廣泛應用于數字通信系統測試。

捷變信號發生器：專為高速測試設計，具備快速頻率/幅度/相位切換能力，適用于大批量無線器件生產測試。

二、核心射頻技術指標

1. 頻率特性

頻率指標是信號發生器的基礎參數：

范圍：典型覆蓋DC-70GHz，高端設備通過倍頻擴展至110GHz

分辨率：可達0.001Hz級別

精度：受參考振蕩器老化率影響，典型值為±0.152ppm/年

切換速度：從納秒級(矢量信號)到毫秒級(模擬信號)不等

技術演進：現代設備采用DDS(直接數字合成)技術，結合鎖相環(PLL)設計，在保持高頻率精度的同時實現快速切換。例如Keysight M9484C VXG在54GHz頻段仍能保持<90μs的頻率切換時間。

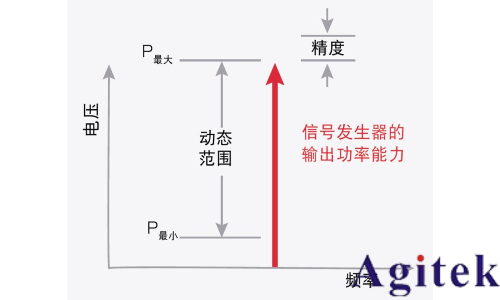

2. 功率特性

功率指標直接影響測試動態范圍：

范圍：通常覆蓋-135dBm至+20dBm

分辨率：可達0.01dB步進

切換速度：5ms至650μs可調

控制方式：步進衰減器(粗調)+ALC(精調)組合控制

特殊設計：

高功率應用：通過功率放大器選件可將輸出提升至+30dBm

低功率測試：內置超低相位噪聲本振，支持-140dBm靈敏度測試

動態范圍：采用16位DAC實現80dB無雜散動態范圍(SFDR)

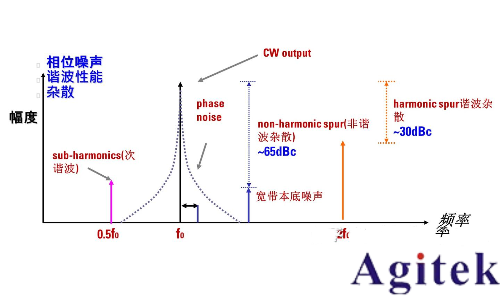

3. 頻譜純度

頻譜純度是衡量信號質量的核心指標：

相位噪聲：

定義：1Hz帶寬內單邊帶功率與載波功率比值(dBc/Hz)

典型值：10GHz載波，10kHz偏移處<-130dBc/Hz

影響：在雷達系統中，相位噪聲過高會掩蓋微弱回波信號；在數字調制中會導致誤碼率上升

雜散抑制：

諧波：基波整數倍頻率處的雜散，典型抑制比>60dBc

次諧波：低于基波的雜散，主要來自倍頻器非線性

寬帶噪聲：熱噪聲基底，影響接收機靈敏度測試

測試方法：

相位噪聲測量采用頻譜分析儀或相位噪聲測試儀

雜散測試需配置帶通濾波器進行頻段選擇性測量

三、調制特性

1. 模擬調制

AM/FM/PM：

調制深度：AM可達100%，F(xiàn)M頻偏最高200kHz

線性度：AM線性誤差<1%，F(xiàn)M頻偏誤差<0.5%

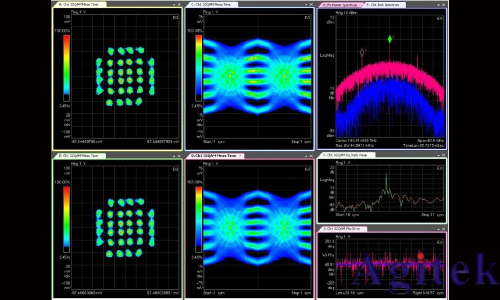

2. 數字調制

調制格式：

QPSK/16QAM/64QAM/256QAM/1024QAM

OFDM子載波數量可配置，最高支持4096子載波

EVM(誤差矢量幅度)：

典型值<0.5%(1GHz帶寬)

測試條件：包括I/Q不平衡、相位噪聲、幅度噪聲等綜合影響

3. 脈沖調制

參數范圍：

脈沖寬度：100ns-25s

重復頻率：1μHz-10MHz

上升/下降時間：<8ns(10%-90%)

特殊功能：

脈沖串生成

延遲觸發

占空比可調

四、測試速度優化

1. 切換速度指標

頻率切換：典型值<600μs(列表模式)

幅度切換：典型值<100μs

波形切換：<2ms(復雜調制信號)

2. 加速技術

列表掃描：預存測試序列，減少命令傳輸時間

高速觸發：支持外部硬件觸發，響應時間<50ns

并行測試：通過多通道PXIe模塊實現同步測試

生產測試應用：

5G基站測試：單臺設備支持8通道并行測試，吞吐量提升5倍

物聯網設備驗證：每秒完成200個器件的快速測試

五、典型應用場景

1. 5G通信測試

毫米波測試：支持24-110GHz頻段，滿足FR2頻段測試需求

Massive MIMO：支持1024天線端口測試，相位一致性<0.5°

O-RAN測試：生成符合ORAN標準的CPRI/eCPRI信號

2. 航空航天測試

衛星通信：生成Ka/Ku頻段高階調制信號，EVM<0.3%

導航測試：支持GPS/北斗/GLONASS多系統信號模擬

雷達測試：生成線性調頻(LFM)信號，帶寬可達2GHz

3. 半導體測試

ADC/DAC測試：支持16位分辨率，采樣率>10GSa/s

SerDes測試：生成NRZ/PAM4信號，眼圖張開度>40%

存儲器測試：支持DDR5/LPDDR5信號模擬，速率達6.4Gbps

六、技術發展趨勢

更高頻率：向THz頻段擴展，支持6G研究

更寬帶寬：單載波帶寬突破10GHz，滿足800G/1.6T光通信測試

更高集成度：將基帶發生器、上變頻器、功率放大器集成單模塊

AI輔助測試：通過機器學習優化信號生成參數，提升測試效率

結語

現代信號發生器已發展為高度智能化的測試平臺，其射頻性能指標直接決定了測試系統的上限。工程師在選型時需綜合考慮頻率范圍、功率動態、頻譜純度、調制能力及測試速度等關鍵參數，同時關注設備的可擴展性和軟件生態。隨著5G/6G、量子通信、太赫茲技術等新興領域的發展，信號發生器將繼續向更高頻率、更大帶寬、更智能化的方向演進，為電子測試領域帶來新的技術突破。
