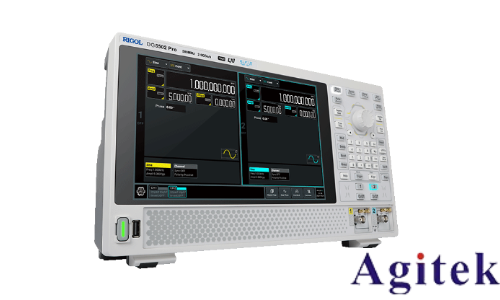

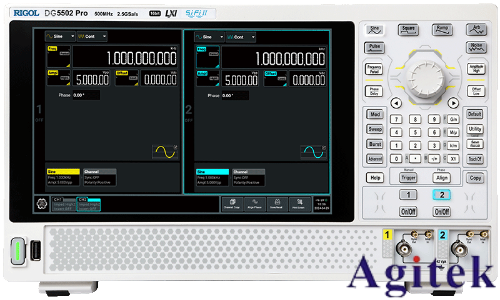

普源DG5000 Pro系列函數/任意波形發生器

RIGOL推出的新一代多通道波形生成解決方案平臺。它不僅擁有高達500MHz帶寬、2.5GSa/s采樣率和16bit高分辨率的核心性能，更在緊湊的機身內集成了多達8個獨立輸出通道。無論是皮秒級的精密同步，還是純凈安全的隔離輸出，DG5000 Pro都旨在為您解決多通道、高精度的復雜測試難題，并顯著節省寶貴的實驗空間和投資。

高密度多通道設計，極致緊湊的空間效率

DG5000 Pro創見性地在標準機箱內集成了多達8個高性能輸出通道。相較于傳統多臺儀器組合方案，它能為您節省高達三分之二的寶貴工作臺與機架空間。這一高密度設計，旨在幫助您用單臺設備替代龐雜的儀器組，極大簡化復雜測試系統的搭建與管理。

皮秒級同步與納秒級靈活延時調校

多通道的價值在于其精密時序控制能力。DG5000 Pro不僅擁有優于500ps的通道間同步偏差，確保了多路信號天然的高度一致性；更在此基礎上，提供了寬達±200ns的可調輸出延時。這一“精準同步”與“靈活調校”的強大組合，讓您既能生成完美的相干信號組，也能輕松模擬真實世界中的傳播延遲、構建各種復雜時序關系，是進行相控陣技術研究、多通道系統仿真等先進應用的理想選擇。

隔離通道組設計，兼具純凈與靈活

在復雜的系統中，信號完整性至關重要。DG5000 Pro采用先進的分組隔離架構。通道被組織成四對完全獨立的隔離組（CH1/2, CH3/4, ...）。每一組都與其他組和機殼地完全電氣隔離，能有效消除當您同時測試多個獨立電路時產生的地環路干擾。這種設計不僅保證了信號的純凈與安全，其組內共享參考地的結構也天然適用于生成差分信號，為您在混合信號測試中提供了無與倫比的靈活性。

高采樣率，高保真度

憑借高達2.5GSa/s的采樣率與16bit垂直分辨率，DG5000 Pro能夠捕捉并復現信號的每一個精微細節。無論是標準函數還是復雜的任意波形，都能被極致保真地還原，為您提供一個穩定、可信的“金標準”信號源。

信號高保真，超低抖動

得益于RIGOL獨有的SiFi II信號高保真技術，DG5000 Pro的信號抖動被控制在驚人的200ps水平。這意味著波形的每一個邊沿都極致穩定、干凈利落。無論是作為高速系統的時鐘源，還是用于需要精密時序的測試，超低的抖動都能確保您的信號在時間維度上精準無誤。

全系標配高速方波

DG5000 Pro全系列均可輸出高達170MHz的方波，其上升時間低至0.8ns。這意味著即便是標準配置，也能輕松勝任高速數字信號的模擬與測試。“入門即高配”的設計理念，讓您在任何選型下都能獲得毫不妥協的卓越性能。

靈活的多脈沖功能

專為現代功率半導體測試而設計。DG5000 Pro支持生成2至30次可編輯的脈沖串，能輕松構建雙脈沖測試（DPT）等應用場景，是進行MOSFET、IGBT等器件動態特性分析的理想工具。

高級波形序列功能

將繁瑣的重復性工作自動化。通過高達512步的序列編輯功能，您可以將原本需要手動切換的多個波形，一次性編排為完整的自動化測試用例。這不僅大幅提升了測試效率，也保證了復雜測試流程的一致性與可重復性。

多音調制功能

內置強大的多音信號生成能力，可便捷生成多達16個音調的疊加信號，且每個音調的幅度和相位均可靈活編輯。它是進行放大器、濾波器等器件互調失真及非線性特性分析的高效工具。

PRBS及自定義碼型輸出

內置碼型發生器，可輸出高達300M波特率的偽隨機碼（PRBS2~PRBS32）或用戶自定義碼型。它是驗證高速串行總線、數字接口接收機性能（如進行眼圖、誤碼率測試）的直接且可靠的信號源。
