泰克4系列MSO示波器

泰克4系列MSO混合信號示波器于2019年首次推出時，就基于4系列示波器，引入了新的操作方法。憑借其創新的觸摸屏用戶界面和高清顯示屏，它將備受贊譽的5系列MSO混合信號示波器的用戶體驗帶給了更廣泛的受眾，并占據了更小的臺面面積。

早期的4系列MSO混合信號示波器不僅提供便利，而且具有出色的測量性能：

4路或6路FlexChannel輸入通道。每個FlexChannel提供：

 一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

 一個邏輯探針帶有8個數字邏輯信號輸入功能

200MHz、350MHz、500MHz、1GHz或1.5GHz可升級帶寬

6.25GS/s實時采樣率

12位垂直分辨率，高分辨率模式下最高達16位

自2019年以來，Tek的軟件工程師發布了12個更多功能的軟件版本。隨著軟件功能的增強，我們發現如果4系列具有更強的處理能力，它可以更好地利用這些工具。因此，我們的硬件和軟件工程師著手更換示波器上的處理器系統和操作系統。

2023年全新升級

全新的4系列B MSO混合信號示波器將原有的32位ARM處理器替換為64位Intel Atom，并且操作系統已完全改版以充分利用新的硬件。

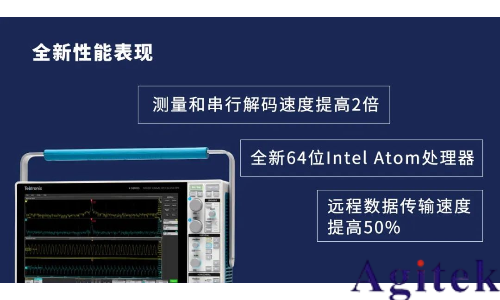

新的架構亮點：

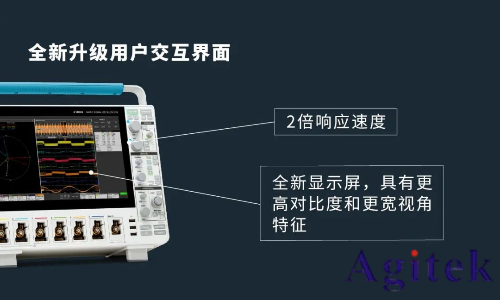

?  用戶界面的響應速度提高至原來的兩倍。

?  遠程數據傳輸速度提高50%。

?  測量和串行解碼速度提高了兩倍以上。

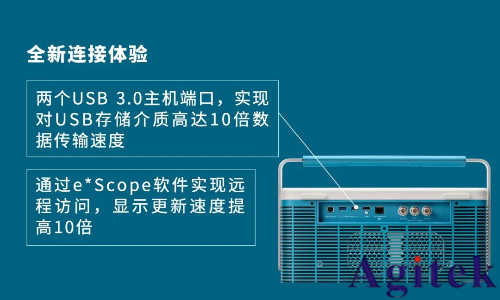

除了處理器系統升級外，儀器的后部還增加了兩個USB 3.0主機端口，實現對USB存儲介質高達10倍數據傳輸速度。13.3英寸高清觸摸顯示屏采用了新的光學粘合技術，提供更高對比度和更寬的視角。

新處理器的超頻性能為計算密集型操作提供了更好的測試表現

僅通過瀏覽器連接LAN，e*Scope軟件就能幫助用戶遠程訪問和控制儀器。全新4系列B MSO混合信號示波器支持e*Scope軟件，可實現10倍更快的顯示更新速率。

新的分析功能已啟用，包括測量注釋以指示參考水平和時間，波形直方圖可深入了解噪聲和抖動情況。

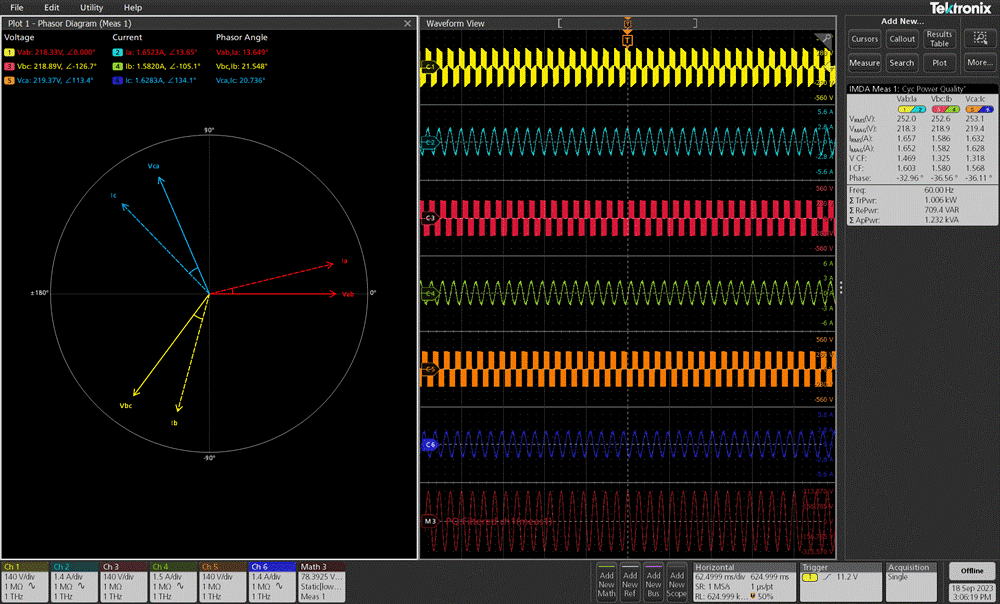

諸如三相功率分析及高級功率測量等現有應用程序，響應更加迅捷，并能更快產出測量結果。

與4系列相同，4系列B MSO混合信號示波器也可選擇超過25種協議的解碼選項，且獲取和顯示解碼數據包的速度加快一倍。

自4系列原版推出以來，我們一直秉承著持續創新的理念，并計劃通過多次軟件更新每年不斷增加新功能。憑借升級后的處理器，全新的4系列B MSO混合信號示波器將持續為工程師們提供支持，助力應對設計應用中的各種挑戰！
