同惠TH2840在高速測試領域的應用

隨著電子信息技術發展的日新月異，人們對電子測量技術及儀器的重視力度也得到了明顯提升。很多業內人士更因電子測量技術應用領域廣、高、深等特點，對測試速度也提出了更高的要求，高速測試逐漸成為電子專業測量的主要實現方式。

TH2840系列測試速度高達0.56ms（1800次/秒）(＞10kHz)，能夠超高效幫助客戶提高測試準確性，分析故障的原因，是目前同惠電子在高速測試中的佼佼者，也在國內乃至國際測試無源器件和高頻變壓器行業中名列前茅。

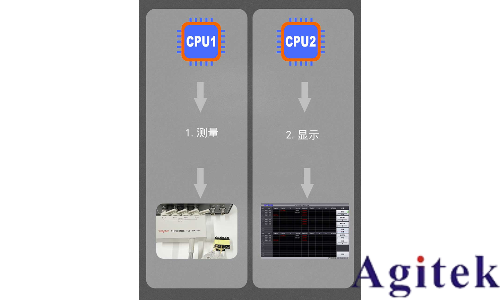

TH2840系列由于創新性地采用了雙CPU架構，測試和顯示由兩個系統分開獨立完成，在保證正常顯示的情況下，測試速度最快可達0.56ms/次，即每秒鐘可進行1800次測試。TH2840系列支持高頻變壓器測試的型號為T(mén)H2840X，最多支持6塊內置掃描版、擴展至288PIN腳。

 那么，如此高效的測試速度可以應用在哪些領域呢？今天我們將通過幾個案例來講解TH2840系列的廣泛應用。

一、網絡變壓器的掃描測試

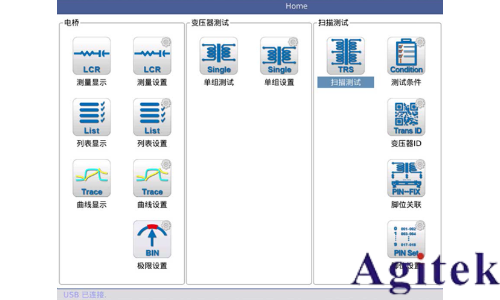

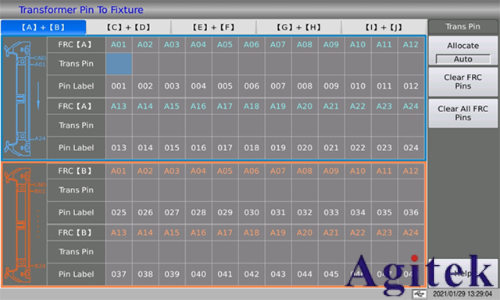

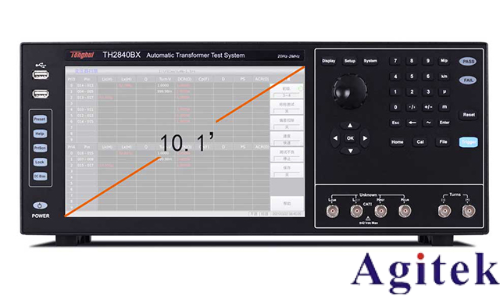

 TH2840X擁有10.1寸電容式觸摸屏，所有設置參數一目了然，并且采用圖形化腳位關聯的設計，帶給您前所未有的便捷測試體驗。

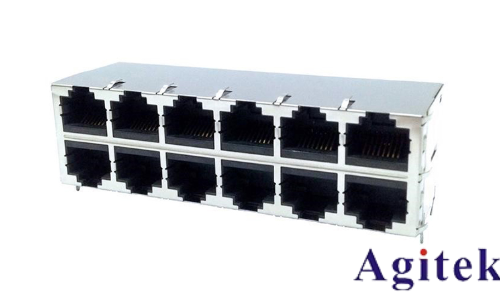

TH2840系列最突出的性能特點，就在于其業界領先的測試速度，以12Port網絡變壓器為例，測量速度由上代旗艦機型TH2829X的18S縮短到5.9S，整整提高了3倍效率，測試腳位也由最高192PIN提高到了288PIN。

二、電子元器件的瞬態測試和分析

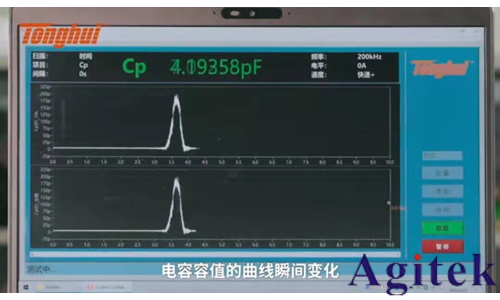

基于電容式傳感器的發展，通過采集和分析電容的瞬間變化數據，可以計算出受力的大小和變化，例如，手指觸摸到電容式觸摸屏到離開觸摸屏的短暫過程，電容容值瞬間的曲線變化，反映了屏幕受力的細微變化。由于TH2840系列具有高達每秒鐘1800次的測試速度，可以精確到ms級別畫出電容變化的曲線。

在電子皮膚領域中，一些以往只能由皮膚感受到的定性數據，例如硬度、力度等，如今已經可以用定量的方式表達出來。通過使用模仿人體末梢神經的電子傳感器，電子皮膚可以幫助機器人敏感獲知環境信息。將TH2840與電子皮膚一起集成到機械手或機器人表面，通過觸覺感知及觸覺信息采集實現機器人的觸覺感知能力。在某高校的電子皮膚科研項目中，TH2840系列以0.56ms/次的采樣頻率完美勝任了該測試任務。

三、測量容性器件C-V特性的響應時間

 在電子元器件的實際應用中，我們經常需要給被測件加偏壓來模擬元器件在不同環境下的表現，增加偏壓后的響應時間Th也是該元件的重要參數之一。

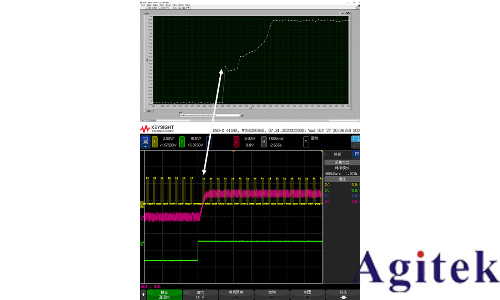

如上圖，給某個電容施加20V直流偏置電壓時，電容值會從初始值C0開始增加，經過一段時間后最終穩定在C1，從C0到C1所消耗的時間即為響應時間Th。由于器件被施加偏壓后的瞬態變化非常快，需要測試儀器的采樣時間小于1ms（即1000次/s），才能得到精確的響應特性曲線。TH2840系列不僅可以達到0.56ms的最高采樣速度，同時又能保證測試參數的高精度，并且自帶±40V偏壓，支持多通道測試，是高速測試的不二選擇。
