信號發生器功能解析、關鍵參數與任意波生成指南

信號發生器作為電子測試領域不可或缺的設備，以其強大的波形生成能力，在電路設計、測試與分析中發揮著至關重要的作用。本文將深入探討信號發生器的波形輸出種類、關鍵參數以及如何通過信號發生器生成任意波，為電子工程師和測試人員提供實用的技術指南。

一、信號發生器的波形輸出種類

信號發生器能夠生成多種波形，以滿足不同測試場景的需求。以Rigol DG系列信號發生器為例，其波形輸出主要包括以下幾類：

1. 連續波形

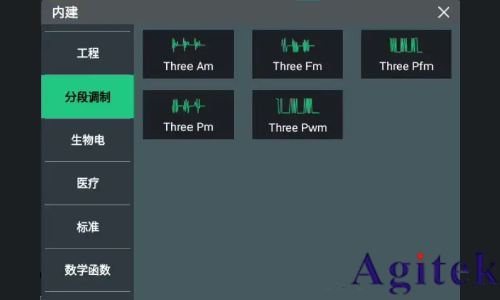

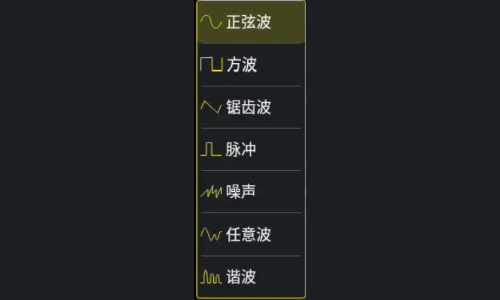

連續波形是信號發生器最基礎的輸出類型，包括正弦波、方波、鋸齒波、脈沖波、噪聲、任意波和諧波等。其中，任意波功能尤為強大，它允許用戶調用機器內建的波形庫，如工程波形、醫療波形、三角函數等，甚至通過編輯多次諧波分量來生成定制波形。

2. 調制波形

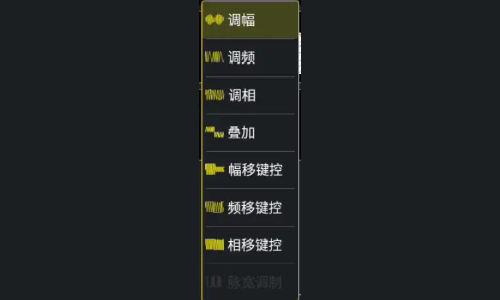

調制波形通過改變信號的幅度、頻率或相位等特性來傳遞信息，廣泛應用于通信系統和電子測試領域。調制波形分為模擬調制和數字調制兩大類：

模擬調制：包括幅度調制(AM)、頻率調制（FM）、相位調制（PM）和脈寬調制（PWM）等。

數字調制：包括幅移鍵控（ASK）、頻移鍵控（FSK）、相移鍵控（PSK）和IQ調制等。

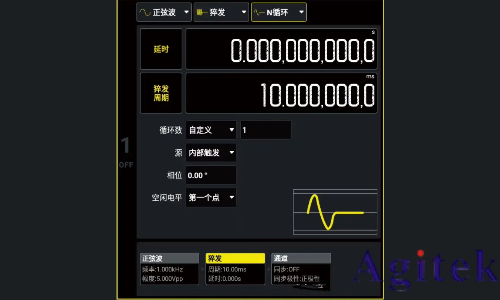

此外，信號發生器還支持SWEEP（掃頻模式）和BURST（猝發功能）等特殊調制波形。SWEEP模式允許信號在指定頻率范圍內按一定步進切換輸出頻率，而BURST功能則用于生成單脈沖信號。

3. 高級波形

高級波形功能進一步擴展了信號發生器的應用范圍，包括任意波（逐點編輯）、序列波形、PRBS（偽隨機二進制序列）、多脈沖、多音波形、碼形和IQ調制等。這些波形能夠生成復雜的信號序列，滿足特定測試需求。例如，多音波形由多個不同頻率的正弦波疊加而成，每個音調的開關、幅度和相位均可獨立設置，廣泛應用于音頻、通信和電力電子領域的測試測量。

二、信號發生器的關鍵參數

信號發生器的性能由多個關鍵參數決定，不同波形類型對應不同的參數設置：

1. 連續波參數

連續波的主要參數包括頻率（周期）、幅度與偏移（高電平與低電平）以及相位。頻率決定了波形每秒的周期數，幅度與偏移則決定了信號的最大值與最小值，相位設置則決定了信號輸出的起始相位。

2. 調制波形參數

在調制過程中，載波（通常為高頻正弦波）承載信息，而調制信號（通常為低頻信號）包含需要傳遞的信息。模擬調制如AM調制，需要設置調制波形、調制頻率和調制深度等參數；數字調制如FSK調制，則需要配置調制速率和跳躍頻率等參數。

3. SWEEP參數

在掃頻模式中，信號發生器在指定的掃描時間內從開始頻率到結束頻率變化輸出。主要參數包括開始頻率、結束頻率和掃描時間，它們共同決定了信號源輸出信號頻率變化的范圍和速率。

4. 碼型參數

碼型輸出用于生成用戶自定義的數字信號序列，主要參數包括碼型數據和波特率。波特率指的是有效數據信號調制載波的速率，即單位時間內載波調制狀態變化的次數。

三、如何通過信號發生器輸出任意波

生成任意波是信號發生器的一項高級功能，它允許用戶逐點編輯波形，以滿足特定測試需求。以下是生成任意波的兩種主要方法：

1. 機器內部編輯

通過信號發生器的點編輯和塊編輯功能，用戶可以直接在機器上編輯每一個點或一個區域的電壓值，從而生成任意波。雖然這種方法編輯過程較為耗時，但RIGOL DG5000Pro等高端型號通過加裝任意波編輯軟件和配備10.1英寸觸控屏，大大提升了編輯效率和用戶體驗。

2. 外部生成導入

外部生成導入方法分為波表導入和上位機導入兩種：

波表導入：適用于模擬信號仿真場景。數據由程序生成后，通過信號發生器輸出，再搭配示波器、頻譜儀等儀器對信號進行分析。該方法輸出的波形電壓點十分準確。

上位機導入：通過上位機軟件編輯基礎波形與函數，拼接成復雜波形后導入信號發生器。雖然輸出精確度可能略遜于波表導入，但上位機軟件提供了更豐富的編輯工具和更靈活的編輯方式。

結語

信號發生器以其強大的波形生成能力和靈活的參數設置，成為電子測試領域不可或缺的工具。通過深入了解信號發生器的波形輸出種類、關鍵參數以及任意波生成方法，電子工程師和測試人員可以更加高效地利用信號發生器進行電路設計、測試與分析工作，推動電子技術的不斷發展與創新。
