示波器采樣率原理、影響及設置指南

在電子測量領域，示波器作為一款不可或缺的工具，其性能參數直接影響著測量結果的準確性和可靠性。其中，采樣率作為示波器的核心參數之一，對于信號的捕捉和重建至關重要。本文將深入探討示波器采樣率的定義、采樣率不足的影響，以及在實際測試中如何合理設置采樣率。

一、什么是示波器的采樣率？

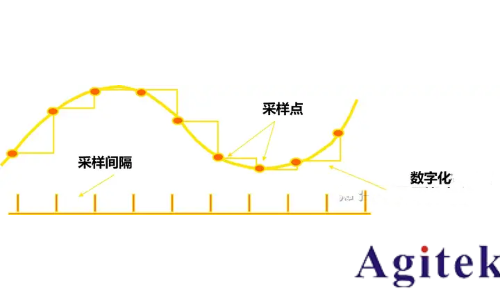

在示波器中，采樣是將模擬信號通過模數轉換（AD轉換）變成數字信號的過程。這一過程可以通俗地理解為用一系列離散的點來描繪進入示波器的連續模擬信號。而采樣率，也稱為采樣速度或采樣頻率，則定義了示波器在單位時間內從連續信號中提取并組成離散信號的采樣個數，其單位通常為赫茲（Hz）。采樣率的倒數即為采樣周期或采樣時間，表示相鄰兩次采樣之間的時間間隔。

二、采樣率不足的影響

采樣定理，又稱香農采樣定律或奈奎斯特采樣定律，是信息論和信號處理學科中的一個基本結論。該定理指出，如果信號是帶限的，并且采樣頻率高于信號最高頻率的兩倍，那么原來的連續信號可以從采樣樣本中完全重建出來。反之，如果采樣頻率不足，將會導致一系列問題，主要包括波形失真、波形混疊和波形漏失。

1. 波形失真

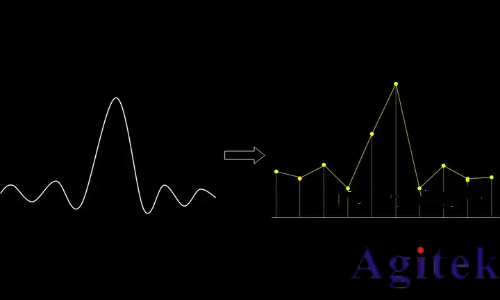

失真，又稱畸變，是指信號在傳輸過程中與原有信號或標準相比所發生的偏差。在示波器中，當采樣點數不足時，無法準確還原信號的曲線特征，從而導致波形失真。這種失真可能表現為波形的形狀變化、幅度誤差或相位偏移等。

2. 波形混疊

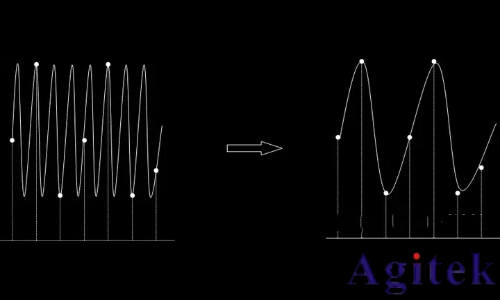

波形混疊是由于采樣信號頻譜發生變化，導致高、低頻成分發生混淆的一種現象。當采樣頻率不夠高時，抽樣出來的點可能同時代表了信號中的低頻和高頻成分。在信號重建時，高頻信號會被低頻信號所代替，導致兩種波形完全重疊在一起，形成嚴重失真。波形混疊會產生假頻率、假信號，嚴重影響測量結果的準確性。

3. 波形漏失

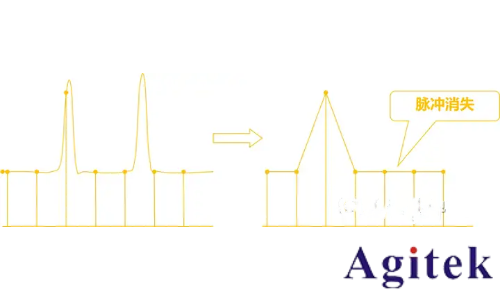

由于采樣過程中存在采樣間隔，當采樣率較小時，采樣間隔中出現的窄脈沖或瞬態信號就容易漏失。這可能導致關鍵信號特征的丟失，從而影響對信號的整體理解和分析。

      三、測試中如何設置采樣率

在示波器中，采樣率的設置需要綜合考慮多個因素，包括測試需求、設備的存儲性能以及信號頻率等。以下是一些設置采樣率的實用指南：

1. 理解采樣率與存儲深度的關系

采樣率與存儲深度是示波器中的兩個重要參數，它們之間存在一定的關系。通常，采樣率可以通過以下公式計算：采樣率 = 存儲深度 / 采樣時間。示波器通常提供采樣率可調和存儲深度可調兩種模式。在采樣率可調模式下，用戶可以直接設置需要的采樣率，示波器會根據采樣時間自動匹配存儲深度。而在存儲深度可調模式下，用戶設置存儲深度后，示波器會根據采樣時間匹配最大采樣率。

2. 根據信號頻率設置采樣率

當輸入信號為周期信號時，可以通過AUTOSET功能進行快速的參數配置。如果信號頻率參數已知，用戶可以修改水平時基確定采樣時間后，逐步調節存儲深度以獲取較好的采樣率設置。一般來說，為了確保信號的準確重建，采樣率應至少為信號最高頻率的兩倍。然而，在實際應用中，為了獲得更好的波形細節和減少混疊現象，通常會選擇更高的采樣率。

3. 觀察波形效果調整采樣率

在實際測試中，用戶可以通過觀察波形效果來調整采樣率。如果波形出現失真、混疊或漏失等現象，說明采樣率可能不足，需要適當提高。反之，如果波形穩定且細節豐富，則說明當前采樣率設置合理。

4. 示例分析

以采集25MHz正弦信號為例，當采樣率設置為2G時，由于采樣率遠高于信號最高頻率的兩倍，因此能夠準確捕捉信號的細節和特征，波形清晰穩定。而當采樣率降低至10M時，由于采樣率不足，波形出現嚴重失真和混疊現象，無法準確反映信號的真實情況。

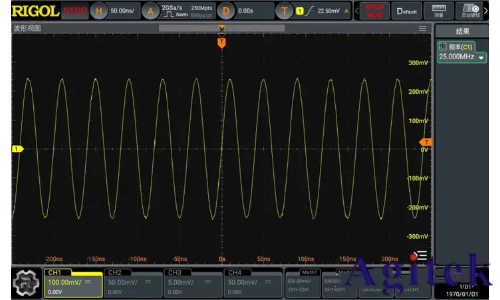

2G采樣率下采集到的25MHz正弦信號

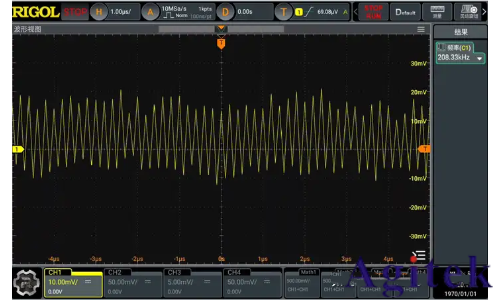

10M采樣率下采集到的25MHz正弦信號

四、結論

示波器的采樣率設置是一個需要綜合考慮多個因素的過程。為了確保測量結果的準確性和可靠性，用戶應根據測試需求、設備的存儲性能以及信號頻率等因素合理設置采樣率。通過理解采樣率的定義、采樣率不足的影響以及設置采樣率的實用指南，用戶可以更好地利用示波器進行電子測量和分析工作。
