示波器帶寬怎么選擇? 示波器帶寬越大越好嗎？

帶寬是示波器最重要的指標， 示波器帶寬不足將導致波形失真。在當前的數字技術中， 系統時鐘通常是示波器可能顯示的頻率最高的信號。示波器的帶寬至少應該比這一頻率高三倍，以便合理地顯示這個信號的形狀。

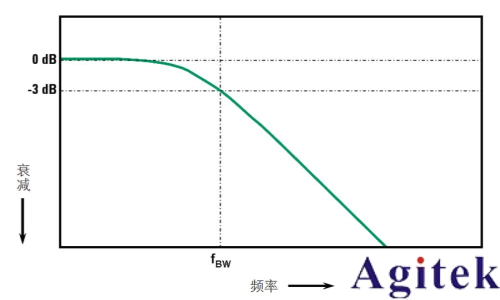

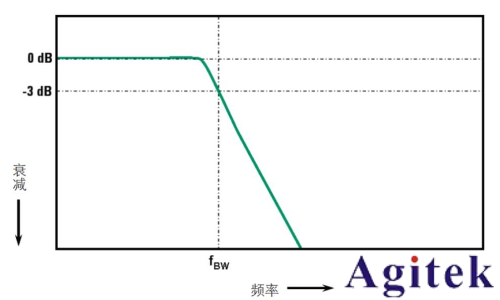

如圖所示，所有示波器都會在較高頻率時出現低通頻率響應衰減。大多數帶寬技術指標在 1 GHz 及以下的示波器通常會出現高斯響應，并在 -3 dB 頻率的三分之一處表現出緩慢下降特征。如圖 2 所示，帶寬技術指標大于 1 GHz 的示波器通常擁有最大平坦頻率響應。這類響應通常在 -3 dB 頻率附近顯示出具有更尖銳下降特征、更為平坦的帶內響應。

決定示波器所需帶寬的另一個信號特征是信號的上升時間。由于您可能看到的不只是純正弦波，因此在超出信號基礎頻率的頻率上， 信號將包含諧波。例如，如果您查看的是方波，那么信號包含的頻率至少要比信號的基礎頻率高 10 倍。如果在查看方波時不能確保相應的示波器帶寬，您將在示波器顯示屏上看到圓形的邊沿，而不是期望看到的清晰快速的邊沿。這反而會影響測量精度。

通常由被測信號的帶寬決定。有如下公式可以參考：

1. 信號帶寬=0.5/信號上升時間
2. 示波器帶寬=2x信號帶寬

不同帶寬的示波器，觀察到的100MHz的方波信號

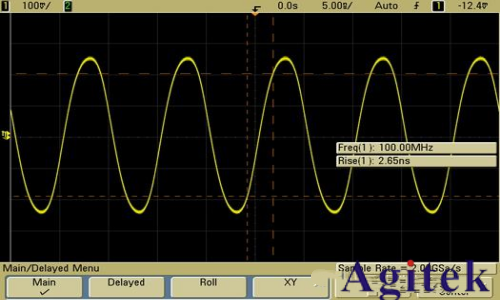

100MHz示波器

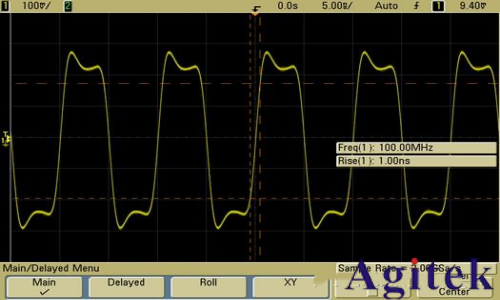

300MHz示波器

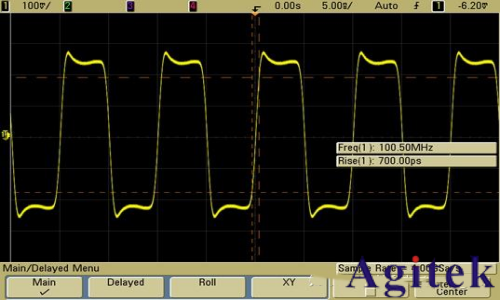

500MHz示波器

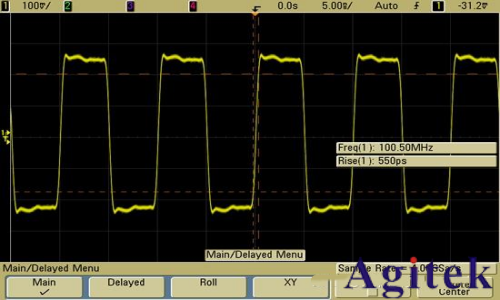

1GHz 示波器

示波器帶寬越大越好嗎？

好處：示波器帶寬越大，可以測量的信號頻譜范圍就越大，信號的上升沿也更快；

壞處：一般來說，示波器帶寬越大，示波器價格越高；示波器帶寬越大，示波器底噪越高；

示波器帶寬與頻率響應的關系

示波器的頻率響應各有其優缺點。具有最大平坦度響應的示波器衰減帶內信號的數量少于具有高斯響應的示波器，這表明前者能夠更精確地測量帶內信號。具有高斯響應的示波器衰減帶外信號的數量少于具有最大平坦度響應的示波器，這表明在相同的帶寬技術指標下，前者擁有更快的上升時間。

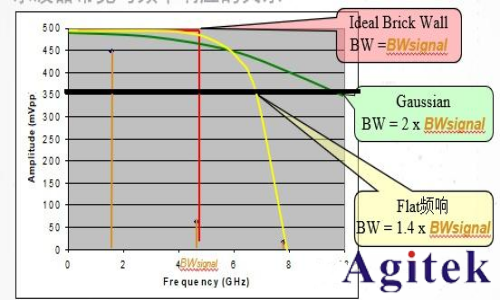

不同示波器除了帶寬不一樣，頻響也不一樣，帶寬只是定義了下降3dB的頻點，但是沒有定義頻響曲線，對于高斯頻響，-3db帶寬內對信號衰減較大，為了保證很小的頻譜誤差，需要大于2倍的信號帶寬。

現代高帶寬示波器主要有兩種頻響方式：傳統的高斯頻響方式，Flat頻響方式。

可以看到傳統的高斯頻響方式在-3dB帶寬內對信號頻譜有一定的影響，-3dB帶寬外有較長尾巴，要求后面ADC采樣率高，才不會發生混疊。

Flat頻響方式有很大改進：-3dB內，對信號質量影響較小，-3dB以外尾巴相對較少，Keysight Infiniium示波器采用Flat頻響方式
