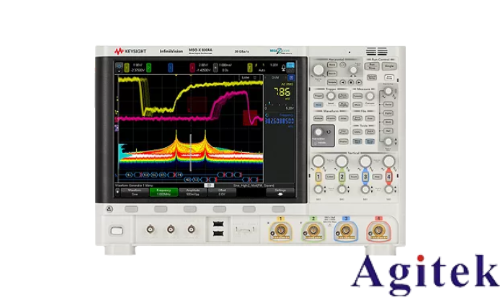

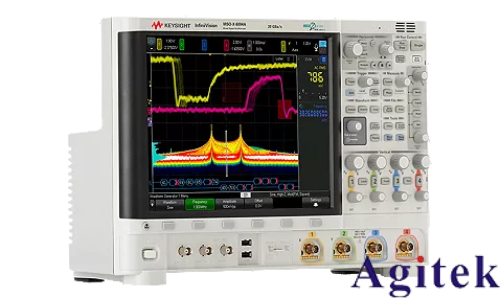

是德科技InfiniiVision 6000 X系列示波器

在高速數字電路、5G通信、汽車電子及半導體研發等領域，工程師對示波器的需求已從單一信號捕獲轉向高精度、高集成度、智能化的綜合測試平臺。是德科技InfiniiVision 6000 X系列示波器憑借其1 GHz至6 GHz可擴展帶寬、450,000波形/秒的捕獲率、7合1儀器功能，以及革命性的區域觸摸觸發技術，成為高端便攜式示波器的標桿之作，重新定義了工程師與信號交互的方式。

一、核心性能：突破帶寬與精度的極限

超寬可擴展帶寬
6000 X系列覆蓋1 GHz至6 GHz帶寬，支持按需升級（如DSOX6004A型號可擴展至6 GHz），滿足從消費電子到毫米波雷達的測試需求。其1 mV/格標度下115 μVrms的本底噪聲，在1 GHz帶寬下仍能保持極低的噪聲基底，確保對微弱信號的精確捕獲。

極速波形捕獲與深度存儲
每秒450,000次波形捕獲率結合4 Mpts最大存儲深度，可實時捕捉瞬態異常信號。例如，在調試高速串行總線時，工程師能快速定位眼圖閉合或抖動突增的瞬間，避免傳統示波器因刷新率不足導致的漏測。

多通道混合信號分析
提供2或4個模擬通道+16個數字通道（MSO型號），支持同時觀測模擬信號與數字協議（如I2C、SPI、CAN）。其雙通道任意波形發生器（WaveGen）可生成復雜激勵信號，實現閉環仿真測試。

二、創新交互：讓復雜操作觸手可及

12.1英寸多點觸控電容屏
采用與智能手機相同的觸控邏輯，工程師可通過縮放、滑動、畫圈等手勢直接操作波形。例如，用手指在屏幕上劃出方框即可觸發特定區域信號，無需傳統示波器復雜的菜單層級設置。

語音控制與多語言支持
支持普通話、英語、日語等14種語言語音指令，工程師在雙手忙碌時（如焊接探頭）仍可通過語音調整垂直偏移、觸發條件等參數。

PathWave BenchVue軟件生態
標配的BenchVue軟件可遠程控制示波器、自動化執行測試序列，并直接導出數據至MATLAB、Excel或Word。例如，在批量測試PCB板時，軟件可自動記錄每塊板的眼圖參數，生成測試報告。

三、深度分析：從信號捕獲到問題定位

高級抖動與眼圖分析
硬件串行分析選件支持PCIe、USB 3.0等高速總線的實時解碼，結合時間間隔誤差（TIE）繪圖和直方圖統計，可量化抖動來源（隨機抖動/確定性抖動）。例如，在調試10 Gbps SerDes接口時，工程師能通過眼圖模板測試快速判斷信號質量是否達標。

分段存儲器與模板測試
分段存儲器可將長記錄深度劃分為多個片段，僅保存觸發事件前后的信號，大幅提升存儲效率。模板測試則通過預設信號邊界，自動檢測異常波形并觸發報警，適用于生產線批量測試。

頻率響應分析（波特圖）
集成頻率響應分析儀功能，可直接測量放大器、濾波器的增益/相位曲線，無需額外購買網絡分析儀。例如，在射頻電路調試中，工程師能快速繪制S參數曲線，定位諧振點或阻抗失配位置。

四、便攜性與可靠性：實驗室級性能，現場級便攜

超薄便攜設計
厚度僅15.4厘米、重量6.8公斤，可輕松放入背包攜帶至現場。其200瓦低功耗設計符合全球能效標準，適合戶外或移動測試場景。

全功能標配與擴展性
每臺儀器標配N2894A 700 MHz無源探頭、校準證書及3年工廠保修，支持通過許可證升級帶寬、數字通道或分析功能（如眼圖、抖動分析），保護用戶投資。

工業級環境適應性
符合IEC 61010安全標準，可在0°C至50°C溫度范圍內穩定工作，適應實驗室、生產線及戶外惡劣環境。

五、典型應用場景

5G基站研發：測試毫米波頻段（24 GHz至48 GHz）的信號完整性，分析眼圖閉合與抖動。

汽車電子：解碼CAN FD、LIN總線協議，同時監測電機驅動器的模擬控制信號與數字反饋信號。

半導體失效分析：通過區域觸發捕獲功率器件開關瞬間的過沖信號，結合數學運算（如dV/dt）定位設計缺陷。

消費電子生產測試：利用模板測試與BenchVue軟件自動化執行手機主板的信號質量篩查，提升產線效率。

是德科技InfiniiVision 6000 X系列示波器以“高性能、易用性、集成度”為核心，將實驗室級分析能力濃縮至便攜式機身中。其創新的人機交互方式與深度分析工具，不僅縮短了工程師從信號捕獲到問題定位的時間，更通過可擴展架構降低了長期測試成本。對于追求效率與精度的測試團隊而言，6000 X系列無疑是高速數字時代不可或缺的“信號獵手”。
