是德入門級示波器選哪個？

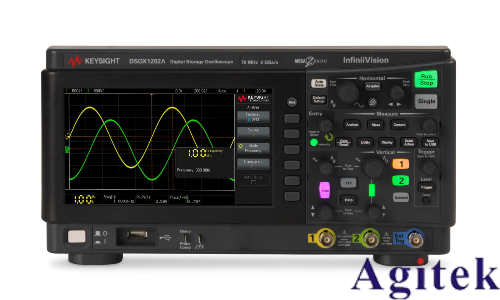

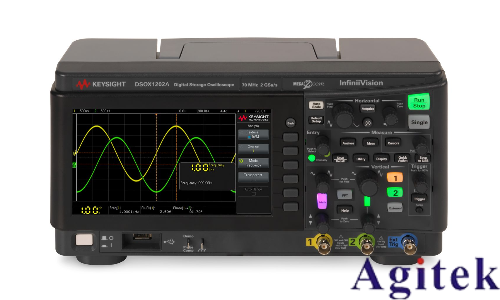

推薦 Keysight InfiniiVision 1000 X 系列示波器！

Keysight InfiniiVision 1000 X 示波器 經過專門設計，能夠以難以置信的低價格為您提供高品質且經過行業驗證的技術。您可輕松獲得專業的測量能力和技術。

50 至 100 MHz， 高達 50,000 波形/秒的波形捕獲率可以讓您查看更詳細的信號細節

是德科技為您量身定制的技術來自于我們 60 多年來累積的豐富示波器專業經驗

簡單、直觀的用戶界面，內置幫助和培訓信號，助您輕松、快速地執行測試。

業內領先的軟件分析和 6 合 1 綜合儀器，獲得專業級的示波器功能。

包Keysight InfiniiVision 1000 X 系列示波器！括以下功能：

1. 頻率響應分析儀 - 頻率響應分析是一個用于表征反饋網絡開關電源穩定性的關鍵測 量。伯德圖是每一個電氣工程學生都必須了解的基本概念。1000 X 系列的頻率響應分析儀功能是幫助學生了解無源 LRC 電路或有 源運算放大器的增益和相位性能的完美工具。本功能通過增益和 相位測量隨頻率（伯德圖）的變化而實現。這些測量通常使用矢量網絡分析儀（VNA）和低成本頻率響應分析儀來執行，但現在 使用 1000 X 系列的內置 WaveGen 可更加方便地執行增益和相 位分析。

2. 強大的 WaveGen（內置 20 MHz 函數發生器及 調制功能）- 1000 X 系列示波器整合了 20 MHz 函數發生器及信號調制功能。非常適 合工作臺空間和預算有限的教學實驗室或設計實驗室使用。整合 的函數發生器可提供正弦波、方波、斜波、脈沖、直流和噪聲波形 到被測器件的激勵輸出。利用可定制的 AM、FM 和 FSK 設置向 信號添加調制。這款示波器整合了一個函數發生器，您無需再單 獨購買。

3. 基于硬件的串行協議解碼和觸發支持的協議： – EDU 型號（EDUX1EMBD）可支持 I2 C、UART/RS232 – DSO 型號（DSOX1EMBD）可支持 I2 C、SPI、UART/RS232 – DSO 型號（DSOX1AUTO）可支持 CAN、LIN（汽車） 當您添加可選軟件時，1000 X 系列就是一款具有強大的解碼與 硬件觸發功能的協議分析儀，可支持專業的串行總線通信分析。 其他廠商的示波器使用的軟件后處理技術會降低波形和解碼更 新速率，但 1000 X 系列示波器通過使用硬件技術可進行快速解碼，以 此增強示波器可用性并提升捕獲罕見串行通信誤碼的概率。

4 數字電壓表和頻率計數器 - 1000 X 系列示波器可在示波器內提供集成的 3 位電壓表（DVM）和 5 位頻率計數器。電壓表通過連接至示波器通道和探頭運行，但 電壓表測量不會經過觸發系統，因此使用相同的連接可以同時進 行 DVM 和觸發進行示波器測量。您無需配置示波器捕獲觸發， 即可快速測量 AC、RMS、DC、DC RMS 和頻率。電壓表會始 終顯示測量結果，以確保您隨時獲得快速表征測量。

5. 其它高效工具

參考波形 - 示波器的非易失參考存儲器中可存儲兩個波形。比較參考波形與 實時波形，并可對已存儲數據進行后分析和測量。您也可將波形 數據存儲到移動 USB 存儲器設備。這些數據還能調用到兩個參 考存儲器的其中一個，以進行全面的波形測量和分析。為便于進 行PC 分析，波形數據以逗號分隔值制格式（csv）對 XY 數據進 行保存和/或傳輸。將屏幕圖像保存到 PC 存檔時可采用各種格 式，包括：8 位位圖（.bmp）、24 位位圖（.bmp）與 PNG 24 位圖像 （.png）。

本地化圖形用戶界面和幫助系統 - 您可以使用自己最熟悉的語言來操作示波器。

探頭解決方案 - 根據應用選擇恰當的探頭和附件能夠發揮 1000 X 系列示波器的 最大價值。是德科技為 InfiniiVision 1000 X 系列示波器提供一套完備的創新型探頭和附件。

運算 - 運算功能使您在模擬輸入通道執行算術運算（如加、減或乘）， 或針對運算的結果執行變換功能。 當使用波形運算兩個波形相加時，輕松計算結果波形。

FFT（快速傅立葉變換） 使用 FFT 函數，針對模擬輸入通道或一個運算通道 g(t) 進行快 速傅立葉變換。FFT將時域信號變換到頻域。當選中 FFT 函數 后，示波器屏幕會以幅度（dBV）與頻率的形式繪制出 FFT 頻譜。 水平軸的讀數從時間轉換為頻率（Hz），垂直軸的讀數從電壓轉 換為分貝（dB）。使用 FFT 函數來查找串擾問題；由放大器的非 線性所造成的失真問題；以及調整模擬濾波器。

模擬總線 - 1000 X 系列示波器支持您組合多個信號來創建邏輯總線。這在測試電 路設計時非常有用，因為它們常常需要彼此結合相關信號。組合 信息可能同時來自于模擬通道和外部觸發，它們能以十六進制值 或二進制值顯示。

模板測試 - 1000 X 系列硬件模板測試可快速驗證信號的質量，并能以每秒 多達 50,000 次測試的速度檢測誤碼。無論在制造測試環境中針 對特定標準執行合格/不合格測試，或者在研發調試環境中進行 偶發信號異常測量，模板測試選件都是一種具有重要價值的工具。

輕松設置（或升級）教學實驗室 所有 1000 X 系列示波器均標配有教育工作者的資源套件，還包 括動態教學實驗室。另外，它還包含大量的內置培訓信號、專為大 學生編寫的全套示波器實驗室指南和教程、面向教授和實驗室 助理的示波器基本原理 PowerPoint 課件等。
