RIGOL DS1000系列示波器

DS1000系列是RIGOL推出的經典入門級數字示波器，適合教育、基礎研發和小型實驗室使用。該系列數字示波器采用了UltraVision技術平臺，延續了深存儲和高波形捕獲率的特點，具有超高的性價比優勢。其中創新的Plus型號，標配了數字通道接口，僅需增加一條RPL1116邏輯探頭，即可升級為全功能的MSO。該系列以其出色的性能和經濟實惠的價格成為許多用戶的首選。

產品參數

帶寬：50 MHz至100 MHz，具體型號如DS1054Z（50 MHz）、DS1074Z Plus（70 MHz）、DS1074Z-S Plus（70 MHz）、DS1104Z Plus（100 MHz）、DS1104Z-S Plus（100 MHz）。

通道數：標配4個模擬通道+16個數字通道（Plus型號支持）。

采樣率：最高1 GS/s實時采樣率。

垂直分辨率：8 bit

波形捕獲率：高達30,000個波形每秒。

存儲深度：最大24 Mpts，這在同類產品中處于領先地位。

顯示：7英寸WVGA（800×480）TFT液晶屏，多級波形灰度顯示。

其他功能：支持多種觸發模式和自動測量，內置25 MHz雙通道函數/任意波發生器（S型號支持），多達6萬幀的硬件實時波形不間斷錄制和回放功能，內建FFT分析功能等。
性價比
DS1000系列以其低廉的價格和豐富的功能得到了市場的認可。對于預算有限的用戶，尤其是需要多個通道進行信號分析的場合，該系列提供了極具競爭力的選擇，功能豐富。然而，其較低的帶寬可能限制了對高速信號的測試能力，適合用于教育和簡單的實驗室應用。

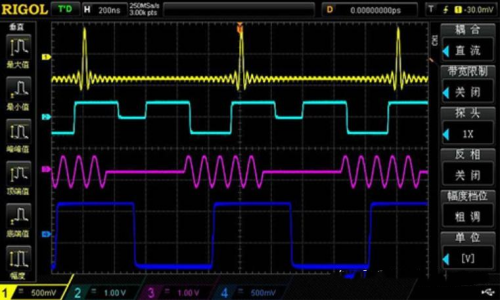

1、標配四通道
2通道的價格獲得4通道產品，標準配置4個模擬通道，方便同時測量多路信號。

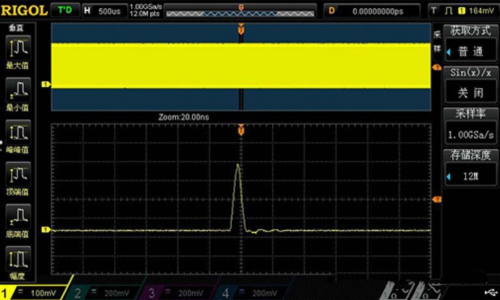

2、24Mpts存儲深度
高達24Mpts超長存儲深度（數字通道高達12Mpts），讓用戶可以全面兼顧波形全局和細節，在更長時間內保持最高采樣率，不會漏失任何波形變化。

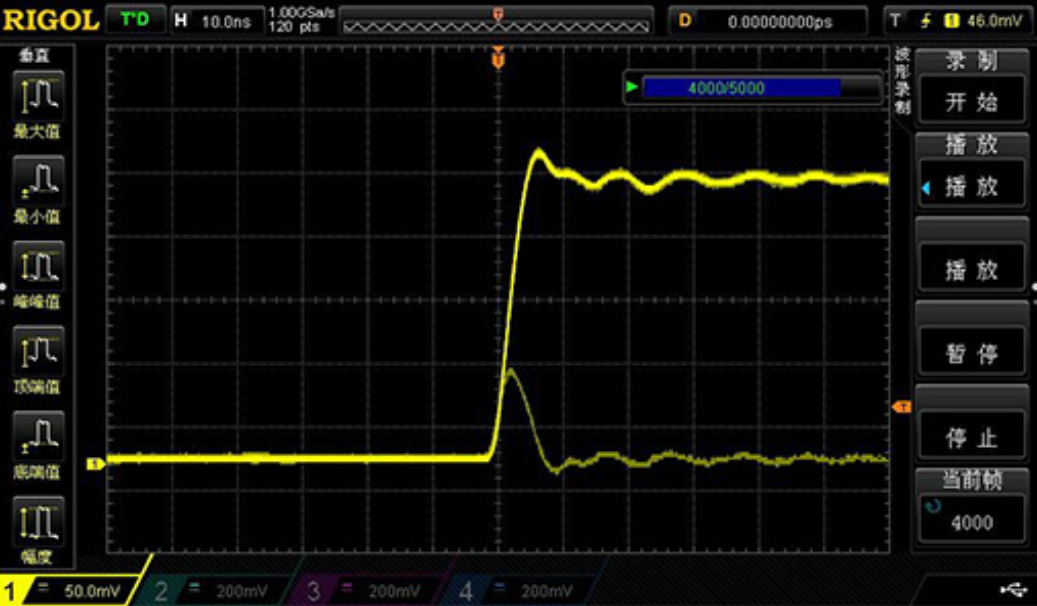

3、硬件波形錄制和回放功能
提供硬件波形錄制功能，高達6萬幀，便捷地回放波形，找出故障所在。

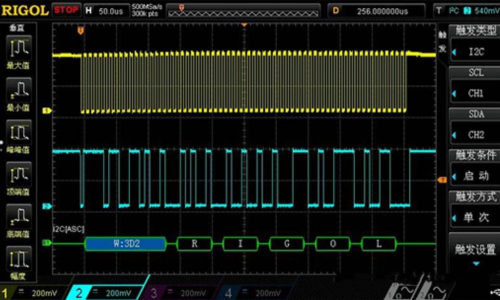

4、串行總線觸發和解碼
提供總線觸發和解碼功能，支持RS232/UART、I2C、SPI總線，用戶可以通過協議分析輕松地發現錯誤、調試硬件、加快開發進度，為高速度、高質量完成工程提供保障。

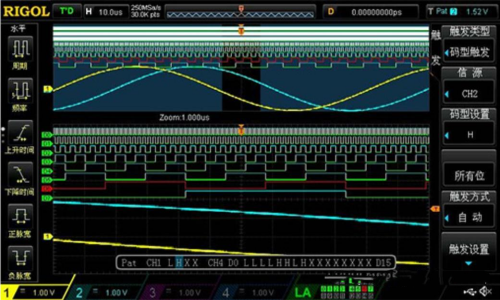

5、混合信號分析能力
MSO型號提供16路數字邏輯通道，更方便地同時測試多路模擬和數字信號,更便捷地進行邏輯信號分析，DS1000Z Plus可升級為MSO。

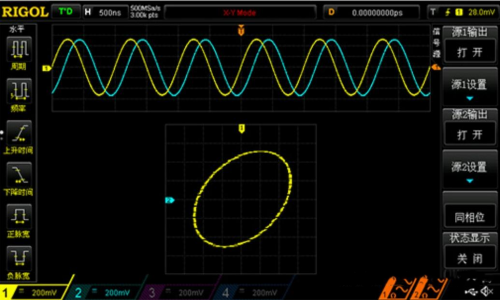

6、雙路25MHz信號源
提供帶有雙路25MHz任意波形發生器型號，將示波器、邏輯分析儀及信號源三合一，帶給您更高效的測試體驗。

購買建議

預算有限或主要用于教學與簡單實驗室測試的用戶，建議考慮DS1000系列。
