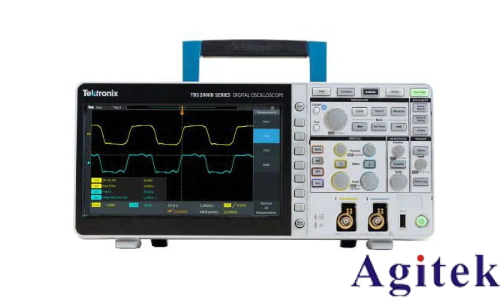

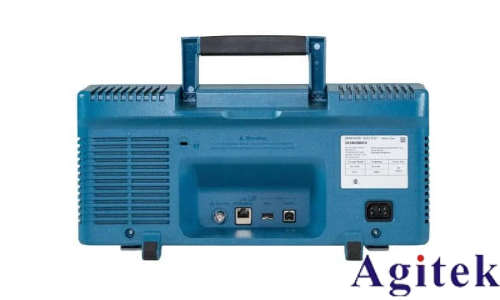

泰克示波器 TBS2072B 探頭補償方法

泰克示波器 TBS2072B 的探頭在使用前需進行補償校準，以確保探頭與示波器通道匹配，避免信號失真。以下是具體操作步驟：

一、準備工作

連接設備：將示波器電源線接入市電，開機并等待自檢完成（屏幕顯示正常工作界面）。

探頭連接：將需校準的探頭（如 P2200 系列）的 BNC 接頭插入示波器 CH1 或 CH2 通道，探頭探針連接至示波器前端面板的 “PROBE COMP”（探頭補償）信號輸出端（通常標有方波圖標），探頭接地夾連接至旁邊的接地端子。

二、進入信號觀察模式

設置通道：按下示波器前面板的 “CH1” 或 “CH2” 按鍵，確保對應通道開啟（屏幕左側通道標識顯示為亮色）。

調整參數：

按 “Auto Setup”（自動設置）鍵，示波器會自動識別探頭補償信號（標準 1kHz 方波），并調整時基和垂直檔位至合適范圍，屏幕上應顯示穩定的方波波形。

若波形不穩定，可旋轉 “Horizontal”（水平）旋鈕調整時基（建議設為 100μs/div），旋轉 “Vertical”（垂直）旋鈕調整幅度（建議設為 5V/div），確保方波占滿屏幕 2/3 高度。

三、進行探頭補償調節

觀察波形失真：

若方波頂部出現過沖（尖峰），說明探頭補償不足；

若方波頂部出現下垂，說明補償過度。

調節補償器：

找到探頭側面的補償調節孔（通常為小螺絲孔），使用探頭自帶的絕緣調節工具（塑料螺絲刀）輕輕旋轉。

邊調節邊觀察屏幕波形，直至方波邊緣陡峭、頂部平坦，無明顯過沖或下垂（理想波形為標準矩形方波）。

四、驗證補償效果

調節完成后，再次按下 “Auto Setup” 鍵，確認方波波形穩定無失真。

可斷開探頭與 “PROBE COMP” 的連接，接入標準信號源（如 1kHz 方波），驗證波形顯示是否正常，確保補償生效。

注意事項

每次更換探頭或通道后，需重新進行補償校準。

調節補償器時動作要輕，避免用力過大損壞探頭內部元件。

若多次調節仍無法獲得理想波形，可能是探頭損壞或示波器通道異常，建議更換探頭或聯系售后檢測。

通過以上步驟，可確保探頭與示波器精準匹配，為后續測量提供可靠的信號保真度。
