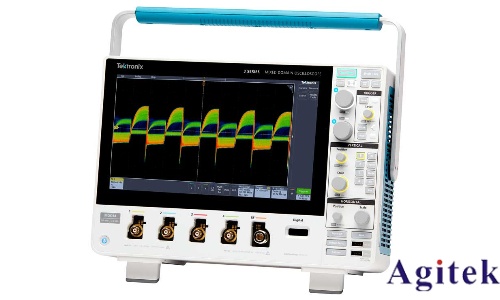

泰克MSO44示波器實現16位ADC精度電源噪聲分析的方法

在電子系統的研發與測試中，精準剖析電源噪聲對保障系統穩定運行至關重要。泰克MSO44示波器憑借16位ADC精度，為電源噪聲分析提供了有力手段，其實現過程涵蓋硬件適配、模式設定、參數調整、測量功能運用及數據處理等環節。

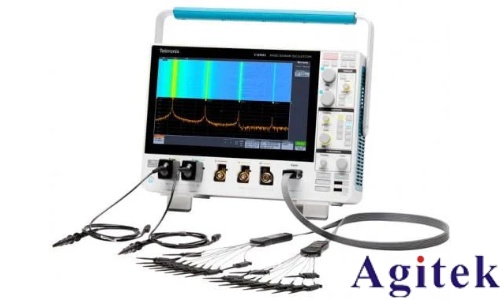

適配低噪聲探頭與優化連接

測量電源噪聲時，需選用適配的低噪聲電源紋波探頭，并確保探頭衰減系數與示波器通道匹配。如測試DC - DC轉換器電源噪聲，使用泰克專用電源紋波探頭，其在特定頻段可有效降低自身引入噪聲。連接探頭與待測電源時，遵循最短接地路徑原則，利用接地環替代長接地線，以減少外部干擾。長接地線形成的環路面積大，易感應外界電磁干擾，致使測量的電源噪聲數據失真；而接地環能顯著縮小接地環路面積，降低干擾影響，使測量信號更接近電源真實噪聲情況。

啟用高分辨率模式

泰克MSO44示波器默認ADC分辨率為12位，在高分辨率模式下可擴展至16位。該模式基于硬件的有限脈沖響應（FIR）濾波器實現，能在特定采樣率下提升垂直分辨率。當采樣率≤125MS/s時，垂直分辨率可達16位，可檢測μV級噪聲波動。在測量低電壓、低噪聲電源（如精密傳感器供電電源）時，開啟高分辨率模式，可將微弱噪聲信號細節清晰呈現，提高測量精度。

優化觸發設置

為精準捕捉電源噪聲，需合理設置觸發模式。在開關電源測試中，因開關動作會產生周期性噪聲，選擇脈沖寬度觸發模式，可依據噪聲脈沖寬度特性，精準捕獲特定噪聲波形。調整觸發電平，使其位于噪聲信號幅度范圍合適位置，確保僅目標噪聲波形能觸發示波器采集。設置合適延遲時間，可控制示波器在噪聲出現時精準開始采集，避免錯過關鍵噪聲瞬態。 ## 運用測量功能與分析工具 MSO44示波器具備豐富測量功能與分析工具。利用自動測量功能，可快速獲取電源噪聲的峰值、RMS值等參數。結合波形直方圖，能直觀分析噪聲分布情況，了解噪聲幅值出現概率，判斷噪聲特性（如是否為高斯噪聲）。在分析開關電源噪聲時，通過這些測量與分析，可清晰掌握開關頻率及其諧波噪聲在電源噪聲中的占比，評估電源設計合理性。

數據采集與后處理

采用FastFrame分段內存采集模式，MSO44示波器每秒可捕獲超500,000個波形，有助于快速鎖定電源噪聲中的異常頻率成分。在開關電源測試中，能快速發現因元件老化或負載變化導致的異常噪聲頻率。采集數據后，可導出至PC，借助專業分析軟件進行離線深入分析，或通過示波器API接口實現自動化測試，生成標準化噪聲分析報告，方便長期監測與對比不同電源設計的噪聲性能。
