示波器探頭帶寬選擇指南

在示波器測量中，探頭帶寬的選擇直接決定了信號捕獲的完整性與準確性。若帶寬不匹配，輕則丟失關鍵信號細節，重則為系統引入額外噪聲，導致測量結果失真。本文將系統解析探頭帶寬的核心概念、響應特性及選擇方法，助力精準匹配測試需求。

一、探頭帶寬與示波器帶寬的核心定義

1. 什么是探頭帶寬？

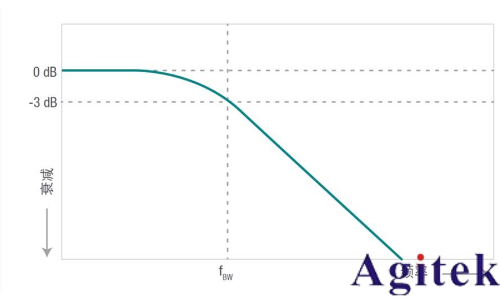

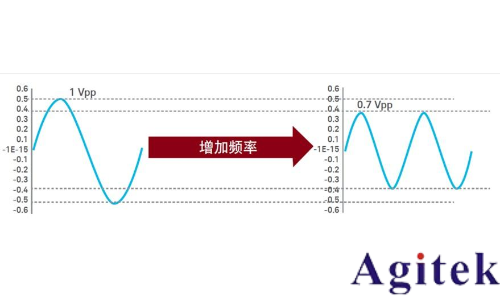

探頭帶寬的本質是其頻率響應的 3dB 點 —— 當輸入正弦信號的頻率升高至某一值時，探頭輸出信號的振幅相較于低頻時衰減 30%（即衰減至原信號的 70%），此時的頻率即為探頭的 - 3dB 帶寬。例如，用 1Vpp 的正弦信號測試某探頭，當信號頻率達到探頭帶寬時，示波器顯示的輸出信號僅為 0.7Vpp，測量誤差約 30%。

2. 示波器帶寬的意義

與探頭類似，示波器帶寬同樣以 3dB 點為界定標準，代表示波器能夠準確測量信號的最高頻率上限。示波器與探頭組成的測量系統，其整體帶寬需遵循 “系統帶寬木桶原理”—— 最終帶寬由兩者中帶寬較低的設備決定，因此探頭與示波器的帶寬匹配至關重要。

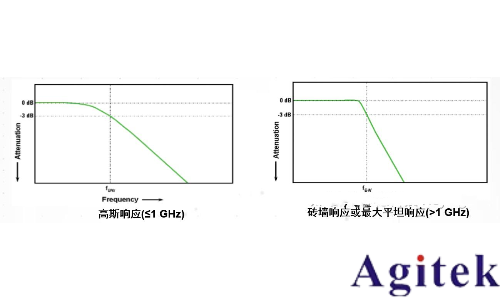

二、探頭的頻率響應特性：高斯響應與磚墻式響應

所有示波器探頭的頻率響應均呈現低通濾波器特性，但不同帶寬的探頭表現出顯著差異：

高斯響應（≤1GHz 探頭）：頻率超過帶寬后，信號衰減呈現緩慢下降趨勢。這種特性的優勢是相位失真小，適合對信號完整性要求較高的低頻測量，但高頻信號的衰減不夠徹底。

磚墻式響應（>1GHz 探頭）：超過帶寬后，信號在極窄的頻率范圍內急劇衰減（類似 “一刀切”），高頻抑制能力更強。高帶寬示波器通常采用這種響應以實現超高帶寬，但需注意其相位特性可能對快速變化的信號產生影響。

三、如何計算信號帶寬？

選擇探頭的第一步是明確被測信號的帶寬。信號帶寬與上升時間直接相關，可通過以下公式計算：

若信號上升時間以 10%-90% 閾值測量：信號帶寬（BW）= 上升時間 ÷ 0.35

若信號上升時間以 20%-80% 閾值測量：信號帶寬（BW）= 上升時間 ÷ 0.22

例如，某數字信號的 10%-90% 上升時間為 1ns，則其信號帶寬 = 1ns ÷ 0.35 ≈ 2.86GHz，此時需匹配帶寬更高的探頭。

四、探頭帶寬選擇的實戰原則

根據信號類型的不同，探頭帶寬需滿足以下經驗法則：

模擬信號測量：探頭帶寬應至少為信號中最高正弦波頻率的 3 倍。

（例：測量 100MHz 正弦波時，需選擇≥300MHz 帶寬的探頭）

數字信號測量：探頭帶寬應至少為最高時鐘頻率的 5 倍。

（例：測量 100MHz 時鐘信號時，需選擇≥500MHz 帶寬的探頭）

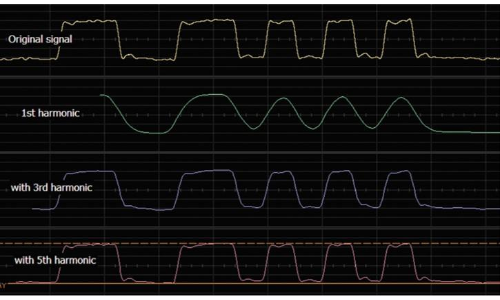

原理說明：高頻信號包含豐富的諧波分量，帶寬不足會導致高次諧波丟失，使信號邊沿變緩、細節模糊。例如，用 100MHz 探頭測量 100MHz 時鐘信號時，屏幕顯示的信號可能失真為近似正弦波；而用 500MHz 探頭測量時，可捕獲更多高次諧波，還原信號的陡峭邊沿與清晰拐角。

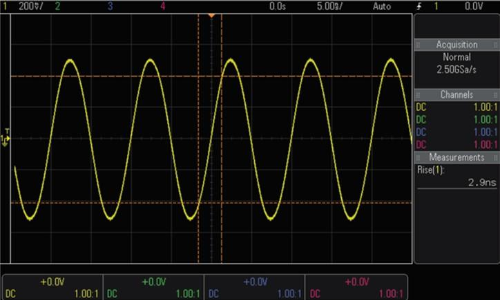

使用 100 MHz 探頭測量 100 MHz 時鐘信號。

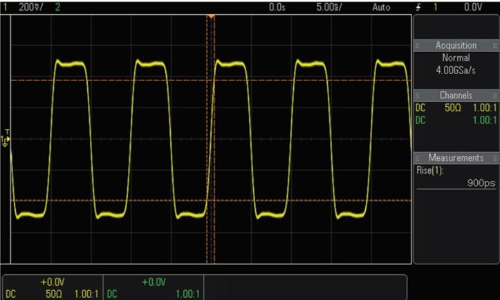

使用 500 MHz 探頭測量 100 MHz 時鐘信號。

五、帶寬選擇的常見誤區：并非越高越好

雖然高帶寬探頭能捕獲更多信號細節，但盲目選擇超高帶寬會帶來弊端：

高帶寬探頭的固有噪聲更高，可能放大環境中的電磁干擾（EMI），反而影響低噪聲信號的測量。

成本隨帶寬呈指數級增長，需在性能與成本間找到平衡點。

總結

探頭帶寬的選擇需圍繞 “信號特性” 與 “測量需求” 展開：先通過上升時間計算信號帶寬，再根據模擬 / 數字信號類型匹配 3 倍或 5 倍帶寬的探頭，并兼顧示波器與探頭的帶寬協同性。合理的帶寬選擇既能保證信號細節的完整捕獲，又能避免噪聲干擾與成本浪費，是精準測量的基礎。
