RIGOL MSO8000 系列數字示波器眼圖功能應用指南

以下將以 RIGOL MSO8000 系列數字示波器為例，詳細介紹眼圖功能的具體使用方法。

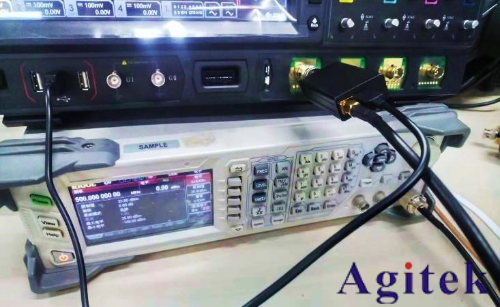

實時眼圖分析

啟動眼圖分析功能

借助觸摸屏操作，點擊屏幕左下角的功能導航圖標，打開功能導航界面，接著點擊 “眼圖” 圖標，此時屏幕右側會彈出 “眼圖” 設置菜單。在該菜單中，連續按下 “眼圖使能” 鍵，即可開啟或關閉眼圖分析功能。

選擇眼圖信源

按下 “信源” 鍵，可從模擬通道 CH1 - CH4 中挑選合適的通道作為眼圖信源。

閾值設置

按下 “閾值設置” 鍵，能夠?qū)Ω摺⒅小⒌烷撝颠M(jìn)行設置。

設置時鐘恢復

時鐘恢復的作用是提供可與實際信號邊沿對比的理想時鐘。在 “眼圖” 設置菜單中，按下 “時鐘恢復” 鍵，進入 “時鐘恢復” 菜單。該示波器支持多種時鐘恢復方法，包括常數時鐘、鎖相環恢復和外部時鐘。

設置常數時鐘恢復方法：按下 “時鐘恢復方法” 鍵，選擇 “常數時鐘” 并按下旋鈕確認。按下 “速率方式” 鍵，可選擇手動、半自動或自動三種速率方式。手動方式需手動輸入數據速率恢復時鐘；半自動方式結合手動預設數據速率和信號邊沿恢復時鐘；自動方式則依據信號最小脈寬恢復時鐘。按下 “數據速率” 鍵，通過彈出的數字鍵盤設置具體數據速率。

設置鎖相環恢復方法：按下 “時鐘恢復方法” 鍵，選擇 “鎖相環恢復” 并按下旋鈕確認。按下 “數據速率” 鍵，用數字鍵盤設置數據速率。按下 “鎖相環階數” 鍵，可選擇一階或二階鎖相環。按下 “環路帶寬” 鍵，通過數字鍵盤設置帶寬。當鎖相環為二階時，還需按下 “阻抗因子” 鍵進行設置，該參數為傳輸函數的阻尼系數，典型值為 1.0（臨界阻抗值）和 0.707（最佳阻抗值）。

設置外部時鐘恢復方法：按下 “時鐘恢復方法” 鍵，選擇 “外部時鐘” 并按下旋鈕確認。按下 “信源” 鍵，從模擬通道 CH1 - CH4 中選擇所需的外部時鐘信源。

查看眼圖測量結果

在 “眼圖” 設置菜單中，按下 “測量結果” 鍵，彈出 “眼圖測量” 窗口，可查看相關測量結果。

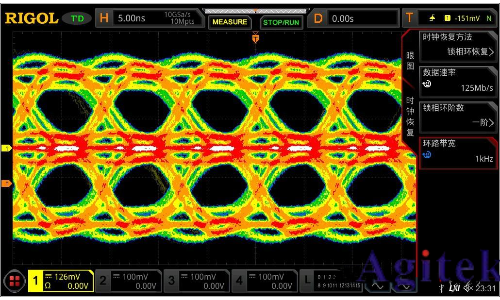

眼圖測量結果（一階鎖相環）

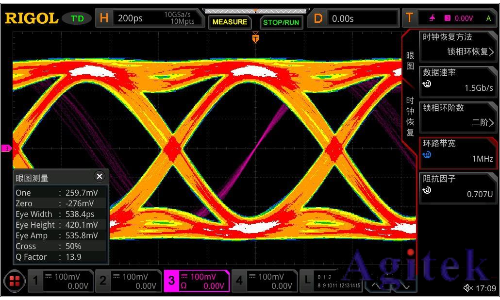

眼圖測量結果（二階鎖相環）

眼圖測量參數含義如下：

抖動分析

抖動分析功能主要用于高速串行信號的完整性分析，可分析測量方差隨時間的變化情況。

啟動抖動分析功能

利用觸摸屏，點擊屏幕左下角的功能導航圖標，打開功能導航后點擊 “抖動” 圖標，屏幕右側會彈出 “抖動” 設置菜單。在該菜單中，連續按下 “抖動使能” 鍵，可開啟或關閉抖動分析功能。當打開抖動分析功能且開啟抖動趨勢圖時，會默認打開 Math3 的趨勢運算功能，并在屏幕上顯示趨勢圖。

選擇抖動信源、閾值設置及時鐘恢復

其設置方法可參考 “實時眼圖分析” 中的相關內容。需要注意的是，僅當測量項為 TIE 時，需設置時鐘恢復；選擇其他測量項則無需配置此項。

設置抖動測量

按下 “抖動測量” 鍵，進入 “抖動測量” 菜單，用戶可在此設置抖動測量項和測量結果的圖形顯示方式。

設置抖動測量項：按下 “測量項” 鍵進行選擇，MSO8000 支持的抖動測量項包括 TIE、周期 - 周期、正脈寬 - 正脈寬和負脈寬 - 負脈寬。

TIE：將被測信號中的邊沿與時鐘恢復功能確定的理想信號邊沿進行比較，按照理想數據速率測量所有信號間隔并計算錯誤統計值。

周期 - 周期：測量第一個周期后，用后續周期依次減去前一個周期。

正脈寬 - 正脈寬：用第二個周期的正脈沖寬度減去第一個周期的正脈沖寬度作為第一個結果，后續以此類推。

負脈寬 - 負脈寬：用第二個周期的負脈沖寬度減去第一個周期的負脈沖寬度作為第一個結果，后續以此類推。

當測量項為 TIE 或周期 - 周期時，需按下 “邊沿” 鍵設置測量信號的邊沿，可選擇上升沿、下降沿或任意沿。

抖動趨勢圖：連續按下 “趨勢圖” 鍵，可開啟或關閉趨勢圖顯示。趨勢圖能顯示抖動測量結果的趨勢，將同一幀波形下的多個數據繪制成曲線，方便查看影響抖動的原因。需要注意的是，當時鐘恢復方法為 “鎖相環恢復” 時，鎖相環系統需一定時間穩定到理想時鐘頻率，鎖定時間內的 TIE 抖動測量結果不正確，數據會被丟棄，因此趨勢圖左側可能有部分缺失。若趨勢圖下方提示 “Invalid settings”，需改變環路帶寬或水平時基等設置以進行有效測量。

抖動直方圖：連續按下 “直方圖” 鍵，可開啟或關閉直方圖顯示。直方圖能顯示抖動測量結果的分布，高斯分布表示隨機抖動，非高斯分布表示確定性抖動。選擇相應測量項并打開直方圖顯示后，該測量項會同步顯示在直方圖設置菜單的 “測量項” 中，且聯動打開抖動分析功能，直方圖類型切換為抖動測量直方圖，屏幕底部會以列的形式顯示抖動測量結果的統計次數及分布。

打開或關閉抖動測量結果

在 “抖動” 設置菜單中，連續按下 “測量結果” 鍵，可開啟或關閉抖動測量結果。打開后，屏幕會顯示抖動測量數據結果。

總結

RIGOL 的 MSO8000 系列示波器具備帶時鐘恢復功能的實時眼圖繪制和抖動測量分析功能，能幫助用戶直觀了解系統中碼間串?dāng)_的強弱，快速準確地對高速串行信號進行確定性抖動測量。
