普源示波器MSO5074測試電路信號電壓與電流

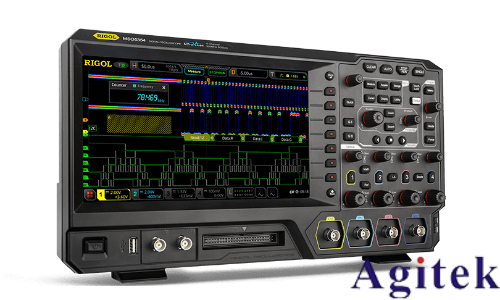

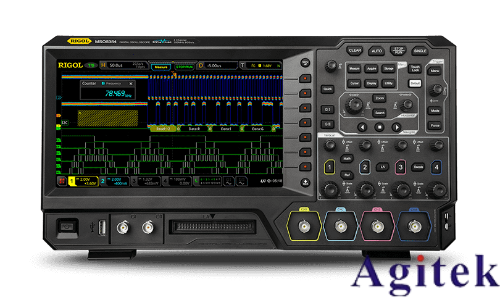

在電子電路的研究、開發與調試過程中，精準測量電路信號的電壓與電流是至關重要的環節。普源示波器 MSO5074 作為一款功能強大的測試儀器，為我們提供了可靠的電壓與電流測量方案。接下來，我們就深入探討如何運用它來完成這些關鍵測量。

前期準備工作

首先是探頭的選擇。對于電壓測量，當測量低頻、小幅度的信號時，一般的無源電壓探頭就可能滿足需求，其經濟實惠且使用方便。而若是面對高頻信號，比如在射頻電路中，就必須選用高帶寬的探頭，以確保能夠準確捕捉到信號的快速變化，不致因探頭帶寬不足導致信號失真。同時，要留意探頭的衰減比，常見的有 1X 和 10X，需依據預估的電壓幅值合理選擇，若信號電壓較大，選擇 10X 衰減比可避免示波器輸入過載。

在電流測量方面，情況相對復雜些。若要測量較大電流，鉗式電流探頭是個不錯的選擇，它的優點是無需斷開電路，直接夾在導線上就能進行測量，非常便捷，像在電力系統中測量大電流線路時應用廣泛。要是測量較小的電流，則可以考慮分流器電流探頭，不過使用時需要將其插入電路中，這就要求在操作時小心謹慎，盡量減少對原電路的影響。

將選好的探頭連接到示波器的輸入通道時，普源示波器 MSO5074 一般具有多個輸入通道，比如 CH1、CH2 等。務必保證連接穩固，避免出現松動，否則會導致信號傳輸不穩定，影響測量結果的準確性。連接完成后，要對探頭進行校準，這一步驟不可省略。以電壓探頭為例，可將探頭連接到示波器自帶的校準輸出端，開啟示波器，觀察屏幕上顯示的校準波形，然后仔細調整探頭的補償電容，直至波形的上升沿和下降沿都平滑，不存在過沖或欠沖現象，此時探頭校準完成。

電壓測試流程

開啟示波器后，第一步是設置垂直刻度。這需要根據預估的電壓幅值來操作，比如預估信號電壓在 0 到 3V 之間，就可以嘗試將垂直刻度設置為 1V/div，這樣能使信號在屏幕上占據較為合適的顯示范圍，既不會因刻度設置過大導致信號顯示過于扁平難以觀察細節，也不會因刻度過小使信號超出屏幕顯示范圍。

接著要選擇合適的耦合方式。直流耦合（DC）適用于測量包含直流分量的信號，像電池電壓、直流電源輸出等。交流耦合（AC）則用于去除信號中的直流成分，只關注交流分量，比如測量音頻信號、交流市電中的交流波動等。以測量一個帶有直流偏置的交流信號為例，如果期望觀察到完整的信號形態，包括直流偏置和交流波動，那就選擇直流耦合；若只對交流波動部分感興趣，想濾除直流偏置，交流耦合就是正確的選擇。

設置好垂直刻度和耦合方式后，把探頭的探針連接到待測電路的測試點，探頭的接地端一定要可靠地連接到電路的地線，這一點關乎測量的準確性和安全性。此時，示波器屏幕上會顯示出信號的波形。若要精確測量電壓值，可以利用示波器的測量功能。普源示波器 MSO5074 通常提供多種測量方式，比如光標測量，通過移動屏幕上的光標，使其分別對準信號波形的波峰和波谷，示波器就能自動計算并顯示出這兩點之間的電壓差值，即峰峰值。還有自動測量功能，在示波器的菜單中選擇相應的測量項目，如峰峰值電壓（Vp-p）、有效值電壓（Vrms）、平均值電壓等，示波器會依據內置算法快速給出測量結果。

電流測試流程

如前文所述，由于示波器本身無法直接測量電流，所以要借助電流探頭或分流電阻來實現。使用鉗式電流探頭時，先將其夾在待測導線上，務必確保探頭完全閉合，否則會引入測量誤差。同時，注意探頭上標識的箭頭方向，要與電流的實際方向一致。之后把探頭連接到示波器的輸入通道，比如 CH1。接下來設置示波器的時間刻度和電壓刻度，時間刻度要根據電流信號的頻率特性來選擇，若電流信號變化緩慢，就設置較大的時間刻度；若信號變化快速，需選擇較小的時間刻度，以保證能清晰地顯示出電流波形的細節。電壓刻度則依據預估的電流轉換后的電壓幅值來設置，類似于電壓測量中垂直刻度的設置原則。設置完成后，在示波器屏幕上就能觀察到電流波形，進而測量電流的峰值、平均值、有效值等參數。

采用分流電阻法時，要先選擇一個合適阻值的分流電阻，其阻值要足夠小，以盡量減少對原電路電流的影響，但又要能產生一個在示波器可測量范圍內的電壓降。將分流電阻串聯到待測電路中，然后用示波器的電壓探頭測量分流電阻兩端的電壓。根據歐姆定律，通過測量得到的電壓值除以分流電阻的阻值，就能計算出電路中的電流值。例如，選擇一個 0.1Ω 的分流電阻，測量其兩端電壓為 0.2V，那么電路中的電流就是 0.2V÷0.1Ω = 2A。在實際操作中，為了更方便地讀取電流值，一些示波器允許設置分流電阻的阻值，這樣示波器就能自動將測量到的電壓轉換為對應的電流值并顯示出來。

測試中可能遇到的問題及解決辦法

在電壓和電流測試過程中，可能會遇到各種問題。如果測量結果與預期偏差較大，首先要檢查探頭連接是否牢固，有沒有松動或者接觸不良的情況。松動的連接可能導致信號傳輸中斷或者引入干擾，使得測量結果不準確。其次，要確認觸發設置是否合理。觸發設置不當可能導致示波器無法穩定地捕獲到所需信號，比如觸發源選擇錯誤、觸發電平設置不合理等。以電壓測量為例，如果觸發源選擇了與被測信號無關的通道，示波器就無法正確觸發，顯示的波形會雜亂無章；若觸發電平設置過高或過低，可能會錯過信號的有效部分，導致測量結果錯誤。對于電流測量，若使用鉗式電流探頭，還要檢查探頭是否完全閉合以及方向是否正確。此外，信號中的噪聲干擾也可能影響測量精度。這時，可以嘗試開啟示波器的濾波功能，如低通濾波可以去除高頻噪聲，高通濾波可以去除低頻噪聲，帶通濾波則可以保留特定頻率范圍內的信號，通過合理設置濾波器參數，減少噪聲對測量結果的影響。

使用普源示波器 MSO5074 測試電路信號的電壓與電流，需要我們?cè)跍?zhǔn)備工作階段精心選擇探頭并正確校準，在測試過程中嚴謹設置各項參數，同時還要善于應對可能出現的各種問題，通過不斷地實踐和總結經驗，才能熟練掌握這一重要的測試技能，為電子電路的研究和開發提供可靠的數據支持。
