普源示波器DHO924存儲深度及數據存儲方法詳解

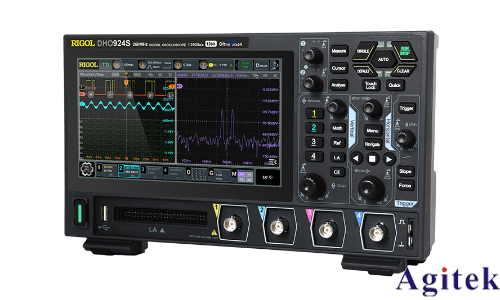

普源示波器DHO924作為一款高性能數字示波器，在電子測量領域廣泛應用。其卓越的存儲深度和靈活的數據存儲功能，為用戶提供了強大的信號捕獲與分析能力。本文將詳細介紹DHO924的存儲深度參數及數據存儲方法，幫助用戶更好地利用該設備進行信號分析和數據管理。
一、普源示波器DHO924的存儲深度
存儲深度是示波器的重要性能指標，決定了設備能夠捕獲和存儲信號的時間長度或數據量。DHO924具備50Mpts（50兆點）的最大存儲深度，這意味著在單次捕獲中，示波器可以記錄大量波形數據。例如，在最高實時采樣率1.25GSa/s（每秒1.25億次采樣）下，設備能夠連續存儲超過40毫秒的波形數據（計算方式為50Mpts / 1.25GSa/s）。這一深度在高頻信號捕捉、長時間信號趨勢記錄、復雜信號分析等場景中具有顯著優勢，避免了因數據量不足導致的信號細節丟失，為后續分析提供了充足的數據支持。
二、數據存儲方法：靈活多樣的操作方式
DHO924提供了多種數據存儲方式，滿足不同場景下的需求。以下是具體操作步驟及注意事項：
1. 內置存儲器存儲
操作步驟：
1. 捕獲目標波形后，通過示波器面板或軟件界面進入“存儲”菜單。
2. 選擇“內置存儲”選項。
3. 設置存儲文件名、格式（如WF格式保存波形數據及設置參數，PNG格式保存波形圖像，CSV格式保存數據表格）。
4. 確認存儲路徑（默認或自定義）并執行存儲。
優點：操作便捷，無需外部設備，適合快速保存臨時數據。
2. 外部存儲設備擴展
支持設備：USB閃存盤、SD卡等。
操作步驟：
1. 將存儲設備插入示波器對應的接口。
2. 在存儲菜單中選擇“外部設備”。
3. 設置存儲參數（如采樣率、時間范圍、文件命名）。
4. 執行存儲操作。
應用場景：大容量數據備份、長期實驗數據的離線分析。
3. 網絡存儲與遠程傳輸
適用型號：DHO924高端配置支持網絡連接。
操作步驟：
1. 配置示波器的網絡參數（IP地址、端口等）。
2. 在存儲菜單中選擇“網絡存儲”，輸入服務器地址或云平臺路徑。
3. 設定存儲參數并觸發保存。
優勢：實現多設備數據共享，適用于團隊協作或遠程監控場景。
4. 高級存儲技巧
觸發存儲：設置特定觸發條件（如電壓閾值、波形突變點），僅保存滿足條件的波形，節省存儲空間。
自動存儲：配置定時或事件觸發自動存儲，適用于需要持續監測的場景。
數據導出：將波形導出為通用格式（如MATLAB可讀的CSV），便于第三方軟件深度分析。
三、注意事項與最佳實踐
1. 存儲空間管理：存儲前檢查設備剩余空間，避免數據溢出；定期清理無關文件。
2. 格式選擇策略：
波形分析優先選WF格式（保留設備設置信息）。
報告展示選用PNG/JPEG圖像。
數學處理選用CSV/TXT文本格式。
3. 數據備份：重要實驗數據建議同步保存至外部設備或云端，防止硬件故障導致數據丟失。
4. 型號差異適配：不同DHO924版本可能存在界面差異，操作時務必參考對應用戶手冊。
四、應用場景實例
故障診斷：通過存儲深度捕獲設備啟動時的瞬態信號，定位電路異常點。
信號特征提取：利用長時間數據記錄分析周期性信號的微小變化。
教學演示：保存典型波形為圖像或數據文件，用于課程講解或報告撰寫。
普源示波器DHO924的50Mpts存儲深度與多樣化存儲功能，為用戶提供了從數據采集到管理的完整解決方案。通過合理選擇存儲方式、優化參數設置，工程師和研究人員能夠高效捕獲、保存并分析信號數據，提升工作效率與測量精度。掌握這些技巧，將使DHO924在電子測試、科研實驗及故障排查中發揮更大價值。
