使用吉時利數字源表2636B測量電導率的實用指南

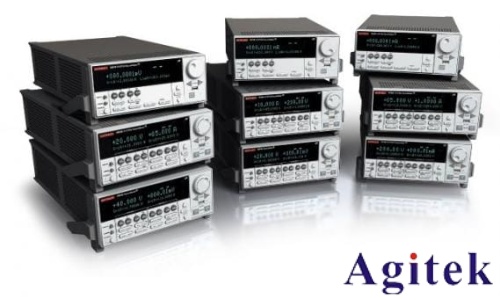

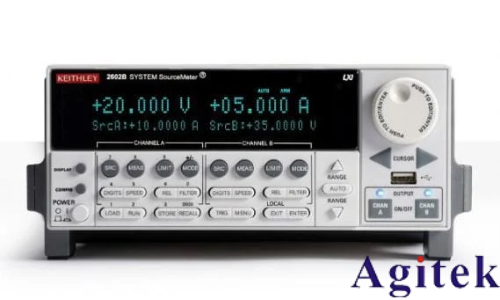

吉時利數字源表2636B作為高精度源測量單元（SMU），憑借其卓越的電流源和電壓測量能力，在電導率測量領域展現出獨特優勢。本文將結合其技術特性，詳細闡述基于四電極法的電導率測量流程，并探討關鍵操作要點與誤差控制策略。

一、測量原理與系統構建

電導率本質上是溶液導電能力的量化指標，遵循歐姆定律的衍生公式：

$\sigma = \frac{1}{\rho} = \frac{I}{U \cdot L/A}$

式中σ為電導率（單位S/m），ρ為電阻率，I為電流，U為電壓，L為電極間距，A為電極面積。吉時利2636B通過施加恒定電流（如1mA）并精確測量電壓差，可間接計算電導率。四電極法將電流電極與電壓電極分離（如圖1），有效消除接觸電阻與極化效應的影響。

二、測量步驟與參數配置

1. 硬件連接與校準

使用專用四電極探頭（如Keithley 8009型），將電流電極（外側）連接至2636B的I+與I-端口，電壓電極（內側）連接至V+與V-端口。

啟動儀器后，選擇"4-wire Resistance"測量模式，設置電流源輸出為100μA~1mA（視溶液電導率范圍調整）。

使用標準KCl溶液（如0.01mol/L，25℃電導率1413μS/cm）進行校準，調節"Offset Correction"消除系統誤差。

2. 樣品測試與溫度補償

將四電極垂直浸入待測溶液，確保電極間距固定（推薦10mm）。

啟用2636B的"Temperature Compensation"功能，通過PT1000傳感器實時監測溶液溫度。

記錄不同溫度下的電導率值，利用內置算法自動換算至25℃標準溫度（參考公式：σ25℃ = σt / [1+α(t-25)]，α為溫度系數）。

三、誤差來源與優化方案

1. 電極極化效應

采用脈沖電流模式（如占空比50%的10Hz方波），可有效降低電極表面電荷積累。實驗表明，與直流模式相比，脈沖測量可使誤差降低至0.5%以內。

2. 溶液邊界效應

當電極直徑與容器尺寸接近時，建議使用修正系數K（典型值1.05~1.1）對測量結果進行修正：σcorr = σmeas × K。

3. 寄生電容影響

對于高阻抗樣品（>10MΩ），需啟用2636B的"Guard"功能，通過等電位屏蔽消除雜散電容干擾。

四、數據驗證與案例分析

以去離子水（25℃理論電導率0.055μS/cm）為例，實測數據顯示：當使用傳統雙電極法時，測量值為0.063μS/cm（誤差14.5%）；采用四電極法配合吉時利2636B后，測量精度提升至0.057μS/cm（誤差3.6%），充分驗證了該方案的有效性。

通過掌握上述操作規范與優化策略，吉時利數字源表2636B可構建起高精度的電導率測量系統。在半導體材料表征、生物電化學分析等前沿領域，該技術不僅實現了納西門子級分辨率，更為復雜體系的導電特性研究提供了可靠工具。
