Keithley吉時利數字源表2400使用說明

一、產品概述

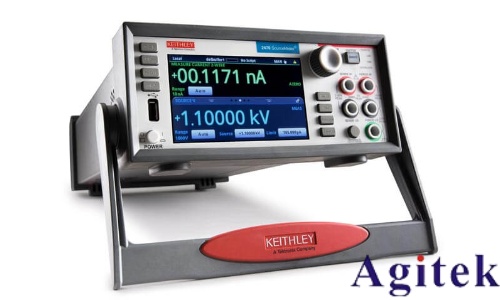

Keithley吉時利數字源表2400（SourceMeter）是一款高性能精密儀器，集成電源輸出與測量功能于一體，適用于電子元件特性分析、生產測試及教學實驗。其核心特點包括：

1. 四象限操作：支持電壓/電流源與負載的雙向控制，適用于二極管、晶體管等器件測試。

2. 高精度參數：6?位分辨率（0.012%測量精度），電壓范圍0.1μV至1100V，電流范圍10pA至10A。

3. 多功能集成：內置直流電源、萬用表、掃描發生器及比較器，簡化測試流程。

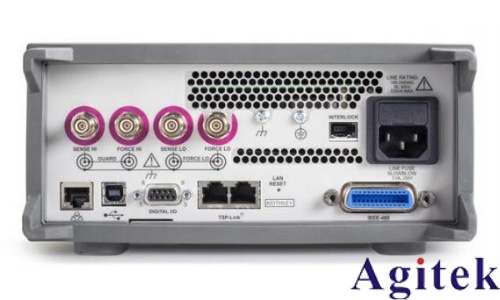

4. 遠程控制：支持GPIB、RS-232、USB及吉時利觸發鏈路接口，便于自動化系統集成。

二、基本操作步驟

1. 電源與初始化

連接電源并開機，儀器自動進行自檢。

通過前面板或遠程軟件設置通訊接口（如GPIB地址或RS-232端口）。

2. 輸出與測量配置

電壓/電流輸出：

    按`SOURCE`鍵選擇`V`（電壓）或`I`（電流）。

    使用`EDIT`鍵調整光標位置，通過數字鍵或`▲/▼`鍵輸入目標值（如3.5V）。

    按`OUTPUT ON/OFF`開啟輸出，確認指示燈亮起。

測量模式：

    按`MEAS`鍵切換至`I`（測電流）、`V`（測電壓）或`Ω`（測電阻）。

    接線：兩線式適用于低精度測量，四線式（開爾文連接）用于消除引線電阻影響。

3. 高級功能

掃描操作步驟：

        1. 按`CONFIG`→`SWEEP`→選擇掃描類型（`STAIR`/`LOG`）。

        2. 設置起始值、終止值、步長及循環次數。

        3. 按`SWEEP`啟動掃描，數據自動存儲至內存。

數據管理：

    按`RECALL`查看存儲數據，`STORE`保存至本地文件（支持CSV格式）。

    軟件設置：通過LabTracer 2.0進行圖形化分析，或通過SCPI命令遠程控制。

三、典型應用案例

1. 二極管I-V特性測試

接線：將二極管正極接`+HI`，負極接`-LO`（四線式）。

設置：`SOURCE V`輸出0至5V，`MEAS I`監測電流。

結果：繪制I-V曲線，分析正向導通電壓與反向漏電流。

2. 電池內阻測試

接線：四線連接，`SOURCE I`輸出恒定電流（如1A），`MEAS V`監測電壓降。

計算：內阻=(開路電壓-負載電壓)/電流。

四、安全與維護

1. 安全注意事項

避免超量程操作（如1100V型號勿接入高壓源）。

確保儀器與測試設備共地，防止靜電損傷。

2. 維護建議

定期校準（建議每年一次），保持精度。

清潔儀器表面，避免粉塵侵入接口。

故障排查：若通訊失敗，檢查端口設置是否匹配（如RS-232波特率是否為9600）。

Keithley 2400憑借其高精度、多功能性及靈活的控制方式，成為電子測試領域的理想工具。通過掌握基本操作與高級功能，用戶可高效完成從基礎驗證到復雜特性分析的各類任務。如需深入技術細節，建議參考官方手冊或訪問安泰測試官網（http://www.nfrol.com）獲取支持。
