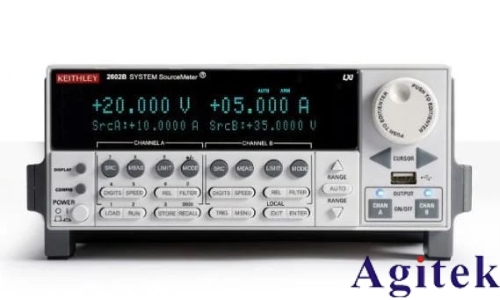

吉時利2600數字源表觸發同步功能設置指南

在現代電子測量領域，多設備協同測試已成為半導體研發、自動化生產等場景的標配。吉時利2600系列數字源表憑借其觸發同步功能，為復雜測試系統提供了納秒級時序控制能力。本文將系統解析該功能的配置方法，幫助工程師構建高精度、高效率的測試解決方案。

一、觸發同步的核心架構與原理

吉時利2600的觸發同步機制基于硬件與軟件的深度融合，支持三種核心觸發模式：

1.硬件觸發：通過TRIGIN/OUT端口實現設備間直接信號交互，適用于多通道并行測試（如IV曲線同步掃描）。TTL電平觸發可實現低于10ns的延遲，確保各通道激勵與采集完全同步。

2.軟件觸發：利用SCPI命令或IVI-COM API遠程控制觸發事件，適用于集成到Python/LabVIEW自動化測試流程。例如，在電池循環測試中，可通過軟件觸發實現充放電切換與數據采集的精確時序。

3.外部時鐘同步：支持10MHz參考時鐘輸入，可與示波器、任意波形發生器等設備共享同一時鐘源，消除分布式系統的時間漂移。此模式在高速信號完整性測試中尤為關鍵。

二、觸發同步配置四步法

步驟1：硬件連接與信號配置

根據觸發源選擇連接端口：

    內部觸發：使用儀器背板TRIG IN/OUT環路

    外部觸發：連接第三方設備（如Agilent 33500B信號發生器）的TTL輸出至2600 TRIG IN

設置觸發信號電平：通過前面板菜單或程控命令配置TTL高電平（≥2V）或低電平（≤0.8V）有效。

步驟2：觸發事件定義

打開儀器Web界面"Trigger Setup"菜單，選擇觸發事件類型：

    源輸出事件（Source ON/OFF）

    測量完成事件（如電壓/電流閾值監測）

    軟件命令觸發（發送*TRG指令）

設置觸發延遲時間：可調整范圍0ns至10ms，用于補償信號傳輸延遲。

步驟3：多設備時序校準

使用示波器監測TRIG OUT信號波形，驗證主從設備觸發脈沖的上升沿對齊誤差。

在分布式系統中，確保所有設備參考同一10MHz時鐘源，避免累積時間偏移。

步驟4：觸發序列編程（高級功能）

通過SCPI命令流實現復雜觸發邏輯：

此功能適用于多階段測試場景，如MOSFET開關特性分析中的柵極脈沖時序控制。

三、實戰案例：半導體參數測試同步方案

在C-V特性測試中，需同步源表電壓掃描與LCR表阻抗測量：

1. 配置2600為觸發源，設置"Source ON"事件觸發Agilent E4980A LCR表

2. 通過GPIB總線發送SCPI命令同步啟動兩臺儀器

3. 利用示波器驗證源表輸出階梯電壓與LCR表采樣脈沖的時間差小于20ns

此方案可消除寄生電容導致的測量誤差，提升數據準確性。

四、關鍵注意事項

電磁兼容性：避免觸發線靠近大功率信號線，建議使用屏蔽電纜

時鐘同步優先級：多設備系統必須共享同一參考時鐘，優先選擇2600的10MHz輸入端口

延遲校準：定期使用時間間隔計數器驗證觸發延遲設置，補償溫度漂移影響

吉時利2600的觸發同步功能為精密測試提供了靈活而強大的工具鏈。通過深入理解其硬件架構與軟件接口，工程師能夠構建從納秒級時序控制到分布式系統同步的完整解決方案，滿足前沿科研與工業生產的嚴苛需求。
