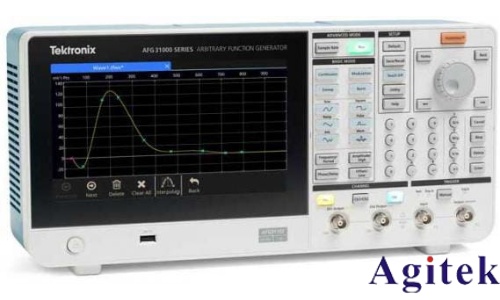

泰克AFG31000信號發生器在充電樁檢測中的應用方法及注意事項

隨著新能源汽車的普及，充電樁的安全性與性能測試成為保障用戶體驗和公共安全的關鍵環節。泰克AFG31000信號發生器憑借其高精度波形生成與靈活控制功能，為充電樁的電氣性能、防護能力及通信協議測試提供了可靠工具。本文結合充電樁檢測需求，介紹其應用方法及注意事項。

一、檢測方法與步驟

1. 設備連接與基礎配置

物理連接：通過BNC接口或以太網將AFG31000與充電樁待測模塊連接，確保信號傳輸穩定。

參數初始化：在觸摸屏界面設置基本參數（頻率、幅度、波形類型），例如模擬充電樁工作電壓（220V/380V）對應的正弦波信號，幅度范圍控制在1mV~10V（適配50Ω負載）。

2. 波形生成與模擬測試

基本模式（AFG）應用：生成標準波形（正弦、方波、鋸齒波）測試充電樁的響應時間、電流控制精度。

高級模式（序列模式）：通過16Mpts任意波形內存構建復雜測試序列，例如模擬充電過程中的電壓突變、通信中斷場景，驗證充電樁的保護機制（過壓保護、通信故障重啟）。

可變采樣率技術：針對高精度測試需求，設置1μSa/s~2GSa/s采樣率，確保波形細節（如脈沖寬度0.1ms）準確復現，避免信號失真。

3. 輸出驗證與數據分析

示波器同步監測：配合泰克MSO32示波器觀察輸出波形，調整觸發方式（邊沿觸發、脈沖寬度觸發）確認信號參數一致性。

校準與修正：利用儀器內置校準功能定期修正輸出偏差，確保頻率誤差<0.01%、幅度精度達14位垂直分辨率。

4. 通信協議模擬測試

調制模式（AM/FM/PM）：生成調制信號測試充電樁的通信模塊抗干擾能力，例如在FM模式下疊加高斯白噪聲驗證數據傳輸穩定性。

觸發延遲控制：針對充電樁響應時間測試，設置外部觸發信號延遲（20ns~150μs），模擬實際充電過程中的時序要求。

二、注意事項

1. 電氣安全規范

測試前確認充電樁接地線連接牢固，使用絕緣工具操作，避免觸電風險。

設置信號發生器輸出限幅功能，防止因參數誤設導致充電樁過載損壞。

2. 參數設置校準

確保信號發生器采樣率與待測信號源一致（如示波器采集波形復現時，以較低采樣率為準），避免頻率混疊。

定期校準儀器（建議每6個月一次），參考GB/T 17626電磁兼容性標準驗證輸出精度。

3. 環境防護檢查

測試戶外充電樁時，模擬淋雨環境驗證IP防護等級，重點檢查充電接口、控制模塊的防水密封性。

避免在高溫（>40℃）或濕度過高（>85%RH）條件下長時間運行，防止儀器性能衰減。

4. 操作規范與記錄

測試過程中詳細記錄波形參數、響應時間數據，利用儀器日志功能生成測試報告。

非專業人員禁止調整高級模式參數，避免因序列邏輯錯誤導致測試失效。

泰克AFG31000信號發生器通過其高精度波形生成與靈活控制能力，為充電樁的功能驗證與安全測試提供了高效解決方案。在應用過程中，嚴格遵循電氣安全規范、精準校準參數、關注環境適應性，并結合詳細的測試記錄，可大幅提升充電樁檢測的可靠性，助力新能源汽車基礎設施的穩健發展。
