吉時利數字源表2460如何高效測量

吉時利2460數字源表作為高精度電子測量儀器，在半導體測試、電源穩定性分析等領域廣泛應用。其核心優勢之一在于高速響應與精準測量，以下將從技術原理、操作配置及系統集成三個維度，解析如何通過優化方法實現更高效的測量速度。

一、技術特性與速度基礎

2460型源表采用第四代源測量單元（SMU）平臺，具備高達3000讀數/秒的采樣速率（4位半分辨率），支持線性、對數及定制掃描模式。其低噪聲設計（典型值2mVrms）與快速響應能力，確保在動態信號測試中捕捉瞬態變化。通過配置合適的掃描類型（如雙線性模式可優化雙向測量效率），用戶可顯著提升特定測試場景的速率。

二、優化測量流程的實操技巧

1. 智能掃描模式選擇：針對I/V特性分析，采用定制掃描可預設關鍵測試點，減少冗余測量；對數階梯掃描適用于寬范圍參數測試，通過非均勻步長提升整體效率。

2. TSP腳本與并行測試：利用嵌入式測試腳本處理器（TSP）技術，將測試程序直接存儲于儀器內存，避免PC通信延遲。通過TSP-Link擴展總線連接多臺2460，可同步執行獨立測試序列，實現并行化測試。例如，在半導體晶圓測試中，多通道同步測量可成倍縮短總耗時。

3. 觸發與同步機制：TriggerFlow系統支持255級觸發模型，用戶可自定義觸發條件（如電平閾值、時間間隔）以精準控制測量時序。結合數字I/O接口與組件處理程序，實現測試啟動/結束信號的自動化聯動，減少人工干預時間。

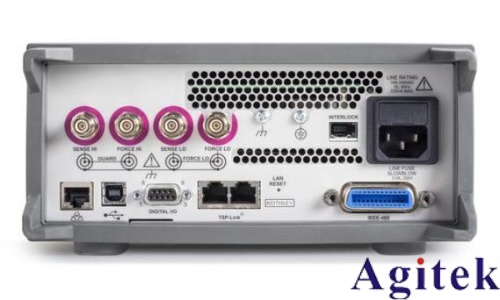

三、系統集成與硬件優化

1. 接口選擇與通信協議：優先使用高速接口（如LXI以太網）替代傳統GPIB，降低數據傳輸延遲。通過SCPI編程或TSP腳本預設批量指令，減少單次通信次數。

2. 緩存與數據管理：儀器內置250,000點讀數緩存，可暫存大量測試結果，待測試完成后統一導出，避免頻繁讀寫造成的速度瓶頸。

3. 硬件配置校準：定期校準儀器（如使用吉時利標準校準套件），確保輸出精度與響應速度處于最佳狀態；根據測試需求選擇合適的功率包絡（如100W直流功率），避免因過載導致的性能下降。

吉時利2460通過硬件設計、智能算法及靈活的系統集成能力，為高速測量提供了多維優化路徑。在實際應用中，結合測試場景選擇掃描模式、利用TSP腳本實現并行化、優化通信接口與硬件配置，可充分發揮其速度優勢，滿足精密電子測試領域對效率與準確性的雙重需求。
