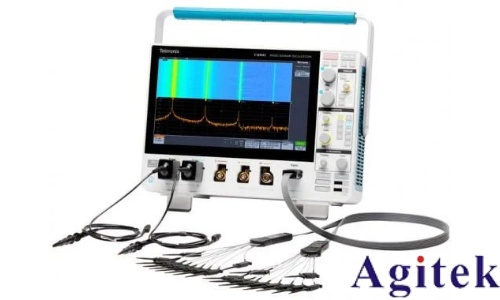

Tektronix泰克MDO32示波器FFT功能使用指南

一、引言

在電子工程與信號分析領域，快速傅里葉變換（FFT）是分析復雜信號頻譜特性的核心工具。泰克MDO32示波器作為一款高性能混合域示波器，其內置的FFT功能為用戶提供了強大的頻譜分析能力，可廣泛應用于信號失真分析、噪聲排查、電磁兼容性測試等場景。本文將詳細介紹MDO32示波器的FFT功能使用步驟、參數設置技巧及典型應用案例，幫助用戶高效掌握這一關鍵功能。

二、FFT功能基礎

1. 什么是FFT？

FFT是離散傅里葉變換（DFT）的快速算法，可將時域信號轉換為頻域信號，直觀展示信號的頻率成分及其強度分布。

在示波器應用中，通過FFT分析可快速識別信號的基頻、諧波分量、雜散信號及頻譜泄露等現象。

2. MDO32示波器的FFT優勢

支持高達4個模擬通道和16個數字通道的頻譜分析，同時支持數學運算后的頻譜顯示。

提供多種窗口函數（如矩形窗、漢寧窗等）以減少頻譜泄漏，增強分析精度。

支持頻率范圍擴展至示波器帶寬的10倍，滿足高頻信號分析需求。

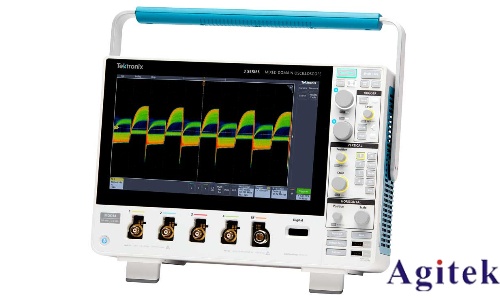

三、操作步驟

步驟1：連接與信號采集

確保示波器探頭正確連接至被測信號，并設置合適的垂直比例（Volts/div）和時基（Sec/div），使波形在屏幕上清晰顯示。

調整觸發模式（如邊沿觸發或脈寬觸發），穩定捕獲待分析的信號波形。

步驟2：進入FFT模式

1. 按下示波器面板上的“分析（Analysis）”菜單鍵。

2. 在彈出的菜單中選擇“頻譜（FFT）”選項，此時屏幕將切換至頻譜顯示模式。

3. 若需同時觀察時域和頻域波形，可通過“雙視圖（Dual View）”功能實現分屏顯示。

步驟3：配置FFT參數

1. 窗口函數選擇

矩形窗：適合快速變化的信號，但頻譜泄漏較嚴重。

漢寧窗：平滑過渡，適用于周期性信號，減少頻譜旁瓣。

其他窗函數（如布萊克曼窗、平頂窗）可根據具體需求調整。

2. 頻譜分辨率設置

RBW（分辨率帶寬）：決定頻譜分辨率，降低RBW可細化頻譜線條，但分析速度會變慢。

VBW（視頻帶寬）：平滑頻譜曲線，降低噪聲，但可能影響細節顯示。

3. 頻率范圍與刻度

設置頻譜顯示的起始頻率和終止頻率，或使用自動縮放功能（Auto Scale）適應信號頻率范圍。

選擇線性（Linear）或對數（Log）刻度，便于觀察寬頻帶信號或低頻成分。

步驟4：測量與分析

1. 標記與測量

使用光標工具（Cursor）標記頻譜峰值，自動顯示頻率、幅度及諧波次數。

啟用“頻譜標記（Marker）”功能，追蹤信號頻率隨時間的變化。

2. 數學運算與疊加

支持對多個通道的頻譜進行加、減、乘、除運算，分析信號之間的相關性。

通過“頻譜平均（Average）”功能減少隨機噪聲，提高測量穩定性。

四、典型應用案例

案例1：電源紋波分析

設置示波器輸入耦合方式為交流（AC），采集開關電源輸出電壓波形。

啟用FFT功能，選擇漢寧窗并降低RBW，觀察頻譜中開關頻率（及其諧波）的幅度。

通過標記工具定位紋波峰值頻率，評估電源設計的濾波效果。

案例2：音頻信號頻譜測試

連接麥克風或音頻信號源至示波器輸入通道。

設置頻譜范圍為20 Hz~20 kHz，選擇矩形窗以捕獲瞬態信號。

分析頻譜中的諧波分布，評估音頻設備的失真度或頻響特性。

案例3：電磁干擾（EMI）排查

使用近場探頭采集設備輻射的電磁信號。

通過FFT定位干擾頻譜的峰值頻率，結合時域波形確定干擾源（如時鐘信號、開關器件）。

調整設備布局或濾波電路，重新測試驗證整改效果。

五、注意事項與技巧

1. 抗混疊濾波

在分析高頻信號時，需確保示波器的采樣率至少為信號最高頻率的2.5倍，并啟用示波器的抗混疊濾波器。

2. 窗口函數選擇原則

對于周期性信號（如正弦波），優先選擇漢寧窗或布萊克曼窗；

對于瞬態信號（如脈沖），使用矩形窗或凱塞窗。

3. 頻譜泄露處理

若觀察到頻譜中存在明顯旁瓣，可嘗試調整窗函數或增加信號采集長度。

4. 數據導出與記錄

使用示波器的“保存（Save）”功能將頻譜數據導出為CSV或MATLAB格式，便于離線分析。

MDO32示波器的FFT功能為工程師提供了從時域到頻域的無縫切換能力，通過合理配置參數和靈活運用分析工具，用戶可快速定位信號問題、優化系統設計。無論是電源測試、通信調試還是電磁兼容性分析，掌握FFT功能的使用都將顯著提升工作效率與測量精度。
