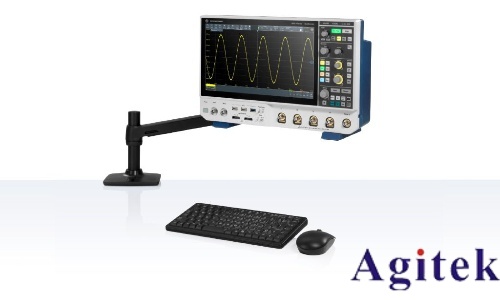

羅德與施瓦茨示波器多通道同步測試技術

在現代電子系統設計中，信號之間的時序關系和同步精度直接影響著系統的整體性能。隨著通信、雷達、航空航天等領域的快速發展，多信號源協同工作的復雜系統日益增多，如何高效、精準地分析多個信號之間的時序關系成為工程師面臨的重要挑戰。羅德與施瓦茨（R&S）示波器憑借其先進的多通道同步測試技術，為這一難題提供了突破性的解決方案，在提升測試效率與精度的同時，也為行業技術發展提供了強有力的支撐。

一、多通道同步測試的核心技術原理

多通道同步測試的核心在于確保不同通道的信號在時間軸上實現納秒級甚至皮秒級的對齊。傳統示波器在測試多信號時，由于各通道的觸發延遲、采樣時鐘偏差等因素，難以保證信號之間的相位一致性，導致測試結果存在誤差。而R&S示波器通過以下技術手段實現高精度同步：

1. 硬件級同步架構

R&S示波器采用基于共享時鐘和觸發系統的硬件設計，所有通道共用同一觸發源和采樣時鐘，從源頭上消除通道間的時間偏移。例如，其高端型號RTO系列示波器，通過內置的同步觸發單元，可實現12位垂直分辨率下高達25 GS/s的實時采樣，確保多通道信號在時間軸上的絕對對齊。

2. 相位同步補償技術

針對因電纜長度、探頭差異導致的信號傳輸延遲，R&S示波器提供自動相位校準功能。通過內置的延遲補償算法，用戶只需簡單設置，即可自動調整各通道的觸發延遲時間，實現信號波形的精確對齊。這一技術尤其在測試高速數字接口（如PCIe、USB 3.0）時，能夠有效識別亞納秒級的時序偏差。

3. 頻域與矢量分析功能

R&S示波器不僅支持時域信號分析，還具備強大的頻域分析能力。通過FFT（快速傅里葉變換）和矢量信號分析功能，工程師可以直觀對比不同通道信號在頻域上的相位差異，進一步驗證同步測試的精度。例如，在測試射頻收發系統時，可通過頻域相位差分析，判斷發射信號與接收信號的同步性。

二、多通道同步測試的典型應用場景

多通道同步測試技術廣泛應用于需要多信號協同分析的領域，以下是幾個典型場景：

1. 無線通信系統調試

在5G基站或衛星通信設備的研發中，需要同步測試發射機的IQ信號、本地振蕩器信號、射頻控制信號等多個信號源。通過R&S示波器的多通道同步功能，工程師可以實時觀察IQ信號的相位偏移、幅度波動，以及不同信號之間的時序關系，快速定位因同步不良導致的信號失真問題。

2. 高速數字電路驗證

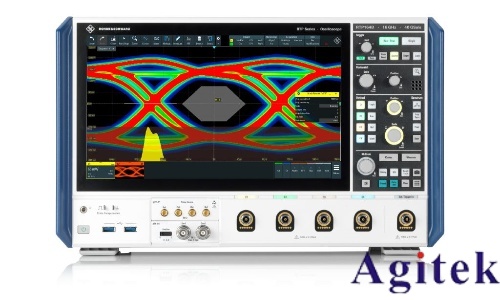

對于DDR內存接口、SerDes高速串行鏈路等應用場景，信號的時序裕量往往以皮秒為單位。通過R&S示波器的多通道同步測試，可以精確測量數據信號與時鐘信號的建立時間、保持時間，識別因信號延遲不匹配導致的誤碼問題。例如，在驗證PCIe Gen5接口時，需同時監測多達16條數據線和時鐘信號，同步測試技術可大幅提升調試效率。

3. 電力電子系統分析

在新能源逆變器、電動汽車驅動系統等電力電子設備的測試中，需要同步分析電壓、電流、控制信號等多個物理量。R&S示波器支持模擬與數字通道的混合同步，結合其高帶寬（如6 GHz）和大存儲深度（如1 Gpts），能夠捕獲瞬態信號并分析其相位關系，幫助優化功率轉換效率。

三、群延遲測試：多通道同步的進階應用

除了多信號時序分析，群延遲測試是R&S示波器的另一大技術亮點。群延遲（Group Delay）定義為信號不同頻率分量通過系統時的相位延遲差異，直接影響信號傳輸的完整性。在雷達、衛星通信等系統中，群延遲的不匹配會導致信號失真，進而影響目標定位精度。通過以下步驟，工程師可高效完成群延遲測試：

1. 配置測試環境

使用R&S示波器連接信號源（如矢量信號發生器）和被測設備（DUT），確保所有通道使用相同參考時鐘。例如，在測試射頻放大器時，需將信號源輸出接入示波器的參考通道，同時將DUT輸出接入測試通道。

2. 采集與分析信號

啟動信號采集后，示波器通過頻域分析功能提取不同頻率點的相位信息。通過計算相位差隨頻率的變化率（即群延遲），可直觀展示系統對不同頻率信號的延遲特性。R&S示波器的自動群延遲測量功能，可在幾秒內生成測試結果，避免繁瑣的手動計算。

3. 優化系統設計

根據測試結果，工程師可調整濾波器參數、電纜長度或匹配電路，使群延遲曲線趨于平坦，從而改善信號保真度。例如，在衛星通信地面站的調試中，通過優化低噪聲放大器的群延遲特性，可將信號失真降低至0.1 dB以內，大幅提升通信質量。

四、技術優勢與未來展望

R&S示波器的多通道同步測試技術具有以下顯著優勢：

測試精度高：通過硬件級同步和相位補償技術，實現通道間<1 ps的時間偏差；

靈活性強：支持最多16通道同步測試，兼容模擬、數字及射頻信號；

易用性好：一鍵式同步校準和自動化分析功能，降低操作復雜度。

隨著6G通信、量子計算等技術的快速發展，對信號測試的精度和效率要求將進一步提升。R&S示波器未來有望在以下方向突破：

開發更高采樣率（>100 GS/s）和更寬頻帶（>100 GHz）的多通道同步測試模塊；

融合AI算法，實現自動故障診斷和信號特征提取；

支持分布式測試系統，通過多臺示波器的協同工作，完成超大規模系統的信號分析。

多通道同步測試技術作為電子測試領域的“精密測量之眼”，正在推動復雜電子系統的研發與驗證進入新的維度。羅德與施瓦茨示波器以其領先的技術創新和全面的解決方案，為工程師提供了破解多信號分析難題的利器。無論是通信、半導體、航空航天還是汽車電子，這一技術都將持續賦能行業技術突破，助力構建更智能、更可靠的未來系統。
