普源示波器DHO1204信號功率譜密度測量

在現代電子測量領域，信號功率譜密度（Power Spectral Density，PSD）分析是揭示信號頻率成分與能量分布的關鍵技術。普源精電DHO1204數字示波器憑借其卓越的頻譜分析功能，為工程師、科研人員及教育工作者提供了精準的PSD測量工具。本文將系統闡述DHO1204的PSD測量原理、操作步驟、參數設置要點及實際應用場景，幫助讀者深入掌握這一核心技術。

一、功率譜密度基礎：從時域到頻域的橋梁

1.1 信號頻譜分析的意義

信號在時域表現為隨時間變化的電壓或電流波形，而頻譜分析則將其轉化為頻率-能量（或功率）的關系圖。PSD作為頻譜分析的核心參數，量化了單位頻帶內信號的平均功率，單位為dBm/Hz或V2/Hz。這一指標在通信系統、音頻分析、電磁兼容性測試等領域至關重要。

1.2 周期信號與非周期信號的PSD差異

周期信號：其PSD由離散的譜線組成，譜線高度對應各頻率分量的功率。例如，正弦波僅在單一頻率處存在譜線。

非周期信號：PSD表現為連續的曲線，如噪聲信號或瞬態脈沖，其能量分布在較寬的頻帶內。

1.3 窗函數與頻譜泄漏

實際測量中，信號截斷會導致頻譜泄漏，使能量向鄰近頻帶擴散。通過選擇合適的窗函數（如漢寧窗、矩形窗、布萊克曼窗）可抑制泄漏，但會犧牲頻率分辨率。例如，DHO1204提供的漢寧窗可顯著抑制旁瓣，適用于寬頻帶信號分析。

二、DHO1204示波器PSD測量功能解析

2.1 硬件基礎：高性能ADC與數字信號處理

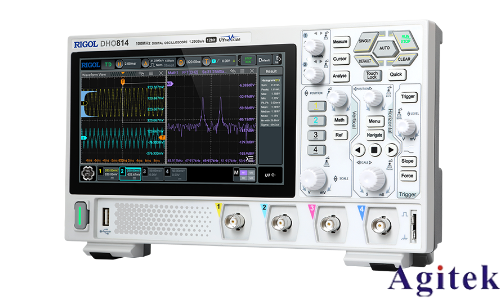

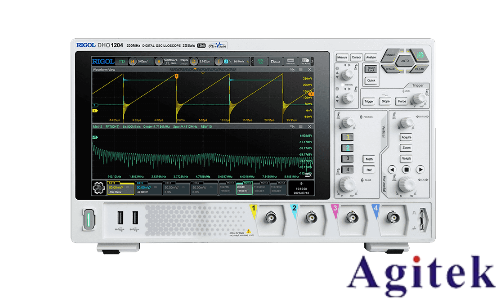

DHO1204配備12位垂直分辨率ADC，最高采樣率達2GSa/s，支持帶寬高達200MHz。其內置的快速傅里葉變換（FFT）引擎與數字濾波器，確保PSD測量的精度與動態范圍。此外，示波器提供-70dBm至+20dBm的寬量程，滿足不同幅度信號的測試需求。

2.2 測量參數設置要點

1. 采樣率與頻率分辨率：根據奈奎斯特采樣定理，采樣率需大于信號最高頻率的2倍。但過高的采樣率會增加計算負擔，建議選擇滿足需求的最低采樣率。例如，分析20MHz信號時，設置采樣率為50MSa/s即可。

2. 窗口類型選擇：

矩形窗：頻率分辨率最高，但泄漏嚴重，適用于已知信號頻率成分的場景。

漢寧窗：抑制泄漏效果顯著，適合寬頻帶噪聲分析。

布萊克曼窗：泄漏抑制優于漢寧窗，但頻率分辨率進一步降低。

3. 平均模式：通過多次測量平均降低隨機噪聲，可選模式包括RMS（均方根）、Vector（矢量平均）、Peak等。例如，分析穩態信號時選擇RMS平均可提高測量穩定性。

2.3 校準與補償

DHO1204支持自動校準功能，但需注意以下兩點：

探頭衰減系數設置：正確輸入探頭衰減倍數（如×10探頭需設置衰減為10倍），否則將導致測量結果偏差。

參考電平校準：利用示波器內置校準信號（如1kHz正弦波）驗證系統增益，確保測量精度。

三、實戰案例：PSD測量在電磁干擾定位中的應用

3.1 測試場景

某開關電源工作時產生高頻電磁干擾，需定位干擾頻率并評估其強度。使用DHO1204示波器搭配近場探頭進行測試。

3.2 操作步驟

1. 信號捕獲與設置：

通道1連接近場探頭，垂直靈敏度設為50mV/div，時基設為10μs/div。

啟用頻譜分析功能，設置中心頻率為100MHz，跨度（Span）為20MHz。

2. 參數優化：

選擇漢寧窗以減少頻譜泄漏。

開啟平均模式（RMS），設置平均次數為16次。

3. 數據分析：

觀測到在15.6MHz處存在明顯譜線，強度為-40dBm/Hz。

調整探頭位置后，該頻率成分顯著變化，確認為干擾源頻率。

3.3 結果驗證

通過對比不同位置的測量結果，結合PCB布局分析，最終定位干擾源為開關管寄生參數引起的諧振。經優化電路設計后，干擾強度降低20dB，驗證了PSD測量的有效性。

四、常見問題與注意事項

1. 混疊現象避免：確保采樣率至少為信號最高頻率的2.5倍，或使用抗混疊濾波器。

2. 動態范圍優化：若信號幅度變化大，啟用示波器的自動量程功能。

3. 環境噪聲抑制：使用屏蔽電纜，避免在強電磁干擾環境下測量。

普源DHO1204示波器憑借其高精度ADC與豐富的頻譜分析功能，為PSD測量提供了便捷且可靠的解決方案。從電磁兼容性測試到音頻信號分析，PSD技術正成為現代電子系統設計不可或缺的工具。未來，隨著示波器帶寬與處理能力的進一步提升，PSD測量將在更高頻段與更復雜場景中發揮更大價值。

附錄：常用PSD測量參數對照表

通過掌握DHO1204示波器的PSD測量技術，工程師可更高效地進行信號特征提取、故障診斷及系統優化，為產品研發與測試提供堅實的技術支撐。
